产品详情

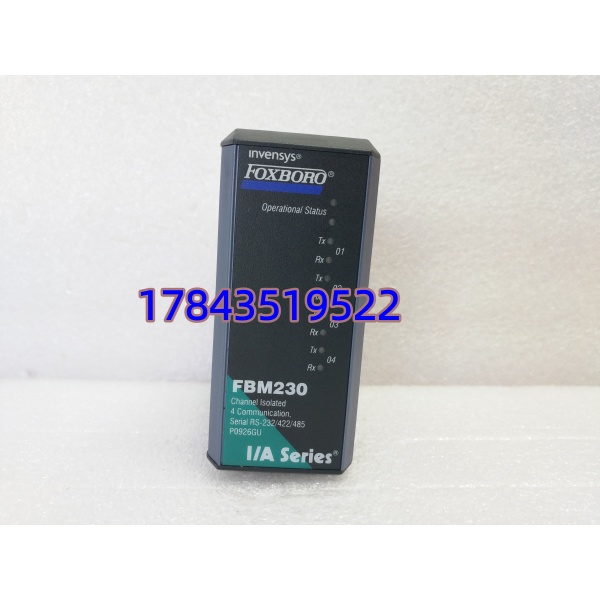

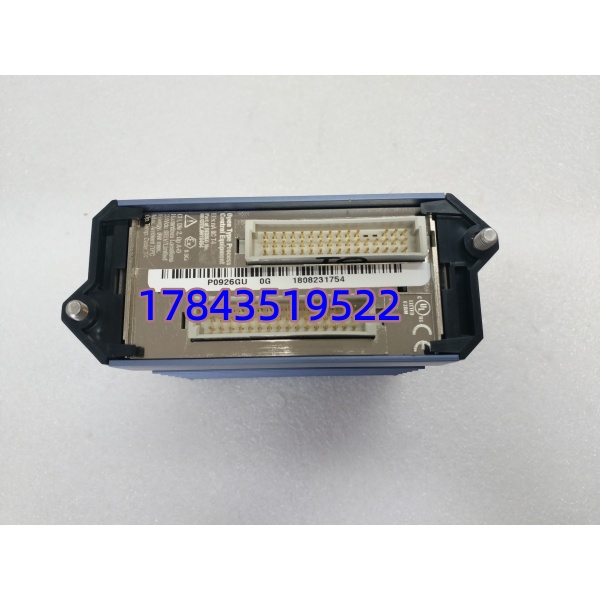

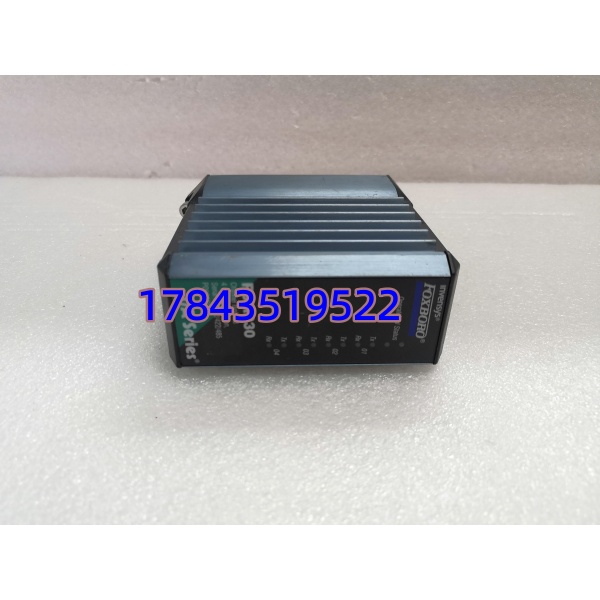

· 型号：FBM230 P0926GU
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series DCS — FDSI（Field Device System Integrator）Communication Module
规格参数
- 完整型号：FBM230 P0926GU — Four-Port Serial Communications / FDSI Module for I/A Series
- 适用系统：Foxboro I/A Series（FCP270/280、FCM100ET/E 等控制站），Foxboro Evo™ DCS
- 通信端口：4 个独立软件可配置串行端口（每端口独立设为 RS-232 / RS-422 / RS-485 2-wire或4-wire）
- 支持协议：Modbus RTU、Modbus ASCII、Allen-Bradley DF1、自定义驱动（通过 FDSI Configurator 下载 I/O Driver），部分版本支持 Modbus/TCP via 以太网口
- 设备连接容量：RS-485 多点 — 单模块最多 64 台设备（每端口最多 16 台推荐）；RS-232/422 点对点 — 每端口 1 台，共 4 台
- DCI 数据块：最多 2000 个 Distributed Control Interface 数据点连接
- 波特率：300～115200 bps（串口），可配数据位 7/8、奇偶校验、停止位 1/2
- 供电：由 I/A Series 背板供 DC 24V（允许 +5%/-10%），典型功耗 <7W
- 电气隔离：各通信通道间及通道对地隔离 ≥600V AC（1min）
- 状态指示：模块面板上 PWR、COM、ERR LED（依具体 Rev）
- 组态软件：System Manager / FDSI Configurator（XML 设备配置文件），驱动动态下载至模块
- 配套端子组件（TA）：需另配对应 TA（如 P0914SQ 等压缩端子型或螺钉型 TA），模块本身不带接线端子
- 热插拔：支持（I/A Series 机架在线插拔，不影响其他 FBM）
- 安装方式：插入 I/A Series 模块底板（Module Baseplate）/ 垂直机架，DIN 导轨兼容底座固定
- 工作温度：-20～+70℃（部分资料标 0～+60℃，以手册为准；宽温版可达 -40℃）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 无凝露
- 防护/防腐：Conformal Coating G3 级（ISA S71.04G3 恶劣环境耐受）
- 认证：CE、UL、CSA、ATEX/IECEx Class I Div 2 Grp A/B/C/D（依版本）
- 尺寸/重量：约 102(H)×45(W)×104(D) mm，≈0.28 kg
产品介绍
FBM230 P0926GU 是 Foxboro I/A Series DCS 里的四端口串口通信/FDSI 模块，专门解决”第三方设备怎么接进 Foxboro”这个问题。它不吃模拟量也不做数字 DI/DO，而是把 4 个独立可配串口（RS-232/422/485）桥接到 DCS 控制站的 Module Fieldbus，通过加载 I/O Driver 跑 Modbus RTU/ASCII 或其他协议，把现场变频器、气相色谱、质量流量计、PLC 的数据读上来或把控制令写下去。
和老款 FBM231（有限协议固化）不同，FBM230 是通用硬件+动态驱动架构，协议灵活性高得多。坦白讲，这模块最大坑在配套——本体不自带接线端子，必须配对应型号的 Termination Assembly（TA），买备件时别只订 FBM230 忘了 TA，到现场没地方拧线就尴尬了。另外各端口隔离 600V，现场 RS-485 挂多设备建议仍加 120Ω 终端电阻（TA 上 DIP 开关设）。
应用场景与行业案例
痛点切入
我在炼化芳烃装置遇过：新增两台 ABB ACS880 变频器要进 Foxboro DCS，原系统只剩 FBM201 模拟量槽位，加 FBM230 P0926GU 后两个 RS-485 口各挂一组变频器（共 6 台，Modbus RTU），剩下两口留作将来色谱仪接入。另一回老厂改造，原 串口 3 芯片击穿导致整个模块 COM ERR——因支持热插拔，趁低负荷在线拔出插新件，System Manager 自动重识别，5 分钟恢复通讯。这类第三方接口模块单点挂多设备，一旦坏影响面广，建议按机架 1:1 冷备。
典型场景
- 石化/炼油装置 — 接入第三方质量流量计（Micro Motion/Smar 等 Modbus 仪表）、气相色谱仪，非它不可因 Foxboro 原生 FBM 不提供通用串口协议桥
- 电厂化水/输煤 — 连接多台低压变频器（ABB/Yaskawa/Siemens）做远程启停+频率回馈，单模块 RS-485 菊花链减少硬接线
- 制药/精细化工批次线 — 与包装机 PLC（Allen-Bradley SLC/MicroLogix）通过 DF1 或 Modbus ASCII 交换批次号/状态
- 油气田 SCADA 扩展 — 井口多参数智能变送器 RS-485 组网接入 Foxboro Evo 中心站
- 老厂 I/A Series 扩容 — 替代原 FBM231 获得更多协议支持和更大设备连接密度
真实案例
沿海某 LNG 站，Foxboro I/A Series 节点报” Port 2 Timeout”—现场是 RS-485 总线末端未设终端电阻导致反射误码累积。临时绕过改短接线验证后，订新 P0926GU Kit（含对应 TA 端子板），停机窗口断电拔出旧模块、插入新件（确认背板 24V 正常），System Manager → Configure → Download Drivers，核对各端口 Baud/Parity 与原配置一致，上电 RUN 灯常亮，Modbus 轮询正常。老师傅说：TA 上终端电阻 DIP 开关永远记得拨，尤其 RS-485 超过 30 米或挂 >8 台设备。
