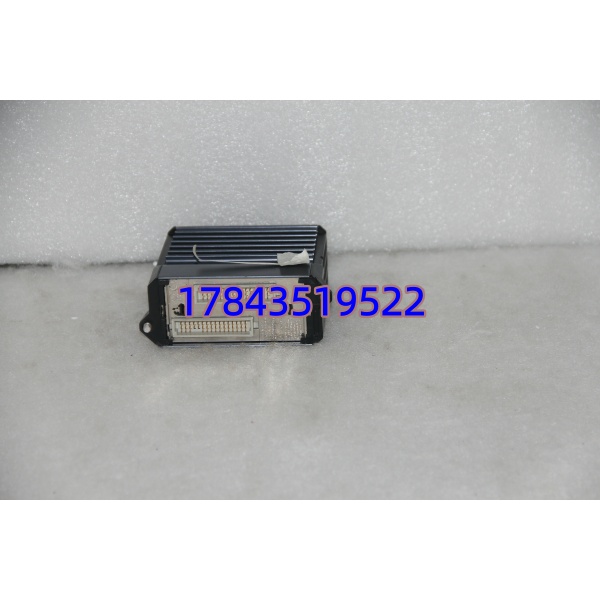

产品详情
· 型号：FBM224（常见配套完整号 P0917LK / P0917LL，后缀区分 TA 及选项，以铭牌为准）
· 品牌：Foxboro（Schneider Electric，原 Invensys）
· 系列：I/A Series — 100 Series FBM，Foundation Fieldbus H1 Link Master Module
规格参数
- 模块功能：Foundation Fieldbus H1 Link Master / Link Active Scheduler（LAS）接口，连接 I/A CP 与现场 FF H1 网段
- H1 端口数：通常 1 或 2 个独立 H1 端口（依变体，单口版常见，双口版少见需核对）
- 通信速率：31.25 kbps（FF H1 标准），符合 IEC 61158/ ISA S50.02
- 每网段设备容量：理论 ≤32 台现场设备/段，工程推荐 ≤12～16 台（受电源及信号质量限制）
- 总线供电：可通过 FISCO 模式配 FF 配电电源（通常外置 FF Power Conditioner，如 Foxboro FPS），FBM224 本身不供总线电
- 链路主设备：可作为 LAS（Link Active Scheduler）或 Backup LAS；双 FBM224 可冗余配置互为 Backup LAS
- 供电：由 I/A Series I/O 背板（Baseplate）提供 +5V DC，模块功耗 ≤3W
- 配套端子组件（TA）：P0917LK（标准 H1 TA，含端子及 H1 屏蔽接地）、P0917LL 等，须匹配 FBM224 变体
- 状态指示：前面板 OK（绿）/ Fault（红）/ Active LED，H1 端口 Link/Activity LED（依版本）
- 工作温度：0～+60℃（控制室），存储 -40～+85℃，湿度 5～95% RH 非凝露
- 环境等级：ISA S71.04 G3 级耐腐蚀
- 认证：FF 注册（Fieldbus Foundation Registered），CE、UL、cULus
- 电缆要求：屏蔽双绞线（A/B 极性），特性阻抗 100Ω±20Ω，终端电阻 100Ω（含电容，FF 标准）
- 兼容软件：I/A Series V6.x 及以上（Evo V9.x 兼容），通过 System Manager 组态 FF 网段及功能块调度
产品介绍
FBM224 是 Foxboro I/A Series DCS 接入 Foundation Fieldbus H1 现场仪表（FF 变送器、FF 阀门定位器等）的接口模块，插在 I/O 机笼底板上，通过配 TA 引出 H1（+/-）双绞屏蔽线到现场网段。它充当 Link Master 产生 LAS 调度表，让现场 FF 设备按功能块周期交换数据送入 DCS。相比串口网关方案，FBM224 原生集成进 I/A 系统，组态直接在 System Manager 做，不需额外 OPC 桥。
有一点要注意： 只管通信不供总线电，现场 H1 网段必须配独立的 FF 电源调理器（FPS/FPC 系列），买备件时确认原系统用的是哪款 FF 配电器——模块、TA、配电器三者要成套匹配。另外 H1 网段极性（A/B）和终端电阻别接反，现场调试最常见就是终端电阻漏装导致部分设备偶发掉线。
应用场景与行业案例
坦白讲，FF 网段一旦 故障整个 H1 网段全盲——十几台 FF 压力/差压/温度变送器、智能阀门定位器全断通信，这是 DCS 侧单点。模块 MTBF 高但雷击感应、端子氧化或背板接触不良偶有发生，老装置建议留同型号备件。
典型场景：
- 炼油/石化——常减压装置 FF 智能差压变送器（质量流量计、密度计）组成 H1 网段， 做 Link Master 接入 I/A Series CP
- 化工——反应区 FF 阀门定位器 + 温度变送器混合网段，通过 冗余 Link Master 保障调度连续性
- 电厂——化学水处理 FF pH/电导率分析仪网段，集中数据采集免去多点硬接线
- 海上平台——撬装设备自带 FF 仪表，经 统一接入平台主控 DCS，减少多品牌网关
真实案例：
某芳烃装置大修后开工，一个 H1 网段 14 台 FF 变送器全离线。查 FPS 配电器供电正常、网段电阻值对，换备用通道仍不行——原 Slot 3 槽位 Fault 慢闪，拔插清金手指无改善，基本判断模块 LAS 功能失效。库房有测过的拆机 （同后缀配 P0917LK TA），断电拔旧插新、TA 及 H1 线不动，上电 CP 自动识别，约 90 秒 LAS 重建、14 台设备陆续 Online。若没备件等快递，开工推迟近一班。事后把 和 FPS 配电器都补进 A 类库存——FF 网段”看不见”比单个 AI 点坏更致命。
常见问题解答 (FAQ)
支持在线插拔。拔出时该 H1 网段 LAS 丢失，现场设备转 Default 模式（通常保持最后值或 Fail Safe）。插入后 CP 重配置， 约 30–90 秒重新成为 LAS 并调度网段，设备逐个重新 Claim Tag。关键网段建议配置双 互为 Backup LAS 缩减中断时间。
不能。 是通信接口，总线供电需经 FF Power Conditioner（如 Foxboro FPS-200 系列）串入网段。买备件时注意区分——模块、TA、FF 配电器是三样东西。
不能。 是 Foundation Fieldbus H1，FBM223 通常是 Profibus PA/DP 或 HART 接口，物理接口、固件、CP 侧组态均不同，插错系统报配置不匹配。
Q4：H1 网段接线要注意什么？终端电阻、极性、接地？
三点——①网段两端各装一只 FF 标准终端电阻（100Ω+电容），通常一端在 FPS 配电器内置、一端在末端设备/TA；②A/B 极性按 Foxboro 规范（A=+，B=- 或 Color Code 白/蓝），反接个别设备能通但抗干扰差；③屏蔽层单端接 TA 接地端子，不可两端接形成地环路。这三点错任一个都会导致偶发设备 Drop Out。
Q5：二手机怎么验？
看 PCB 无补焊飞线、标签激光刻印清晰、背板金手指无氧化发黑。测试：插 I/A 机架+配 TA+FPS+至少一台 FF 现场设备（或 FF 模拟器），System Manager 中应见 Online、LAS Active、设备 Detected。要求卖家提供网段在线截图。
Q6：冗余 Link Master 怎么配？
两个 插同一 I/O 机笼不同槽位，均组态为同一 H1 网段的 Primary/Backup LAS——主模块故障时备份自动接管调度（通常 <2 秒），现场设备不需重初始化。推荐关键装置 H1 网段做冗余。
