描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Foxboro（施耐德电气旗下） |
| 产品型号 | FBM222 |
| 订货号 | P0926TL |
| 所属系统 | I/A Series DCS（含Evo及Legacy系统） |
| 总线协议 | PROFIBUS-DP/PA，符合IEC 61158第3部分 |
| 物理端口 | 2×隔离RS-485接口 |
| 最大从站数 | 每端口最多125个（使用中继器时） |
| 每从站数据区 | 最大244 Byte输入 + 244 Byte输出 |
| 主站类型 | 支持DP Class 1和Class 2主站，多主站配置 |
| 冗余支持 | 支持冗余TA、热插拔冗余FBM模块、与容错控制处理器全冗余通信 |
| 供电电压 | 24V DC ±10% |
| 功耗 | <8.5W（非冗余配置） |
| 工作温度 | -40°C ~ +60°C |
| 安装方式 | FBM200系列标准底板插入式（如RH101KF） |
| 重量 | 约0.34kg |
产品深度介绍

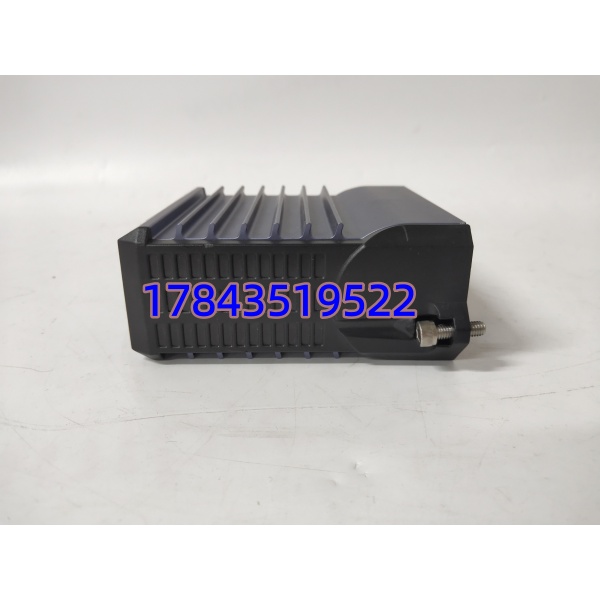

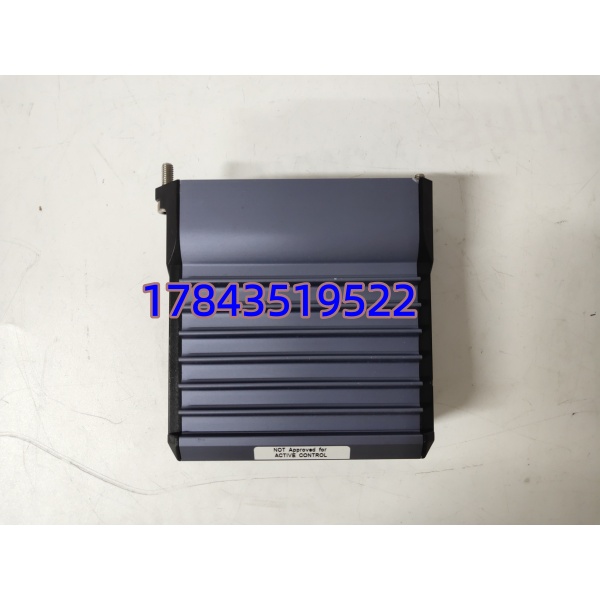

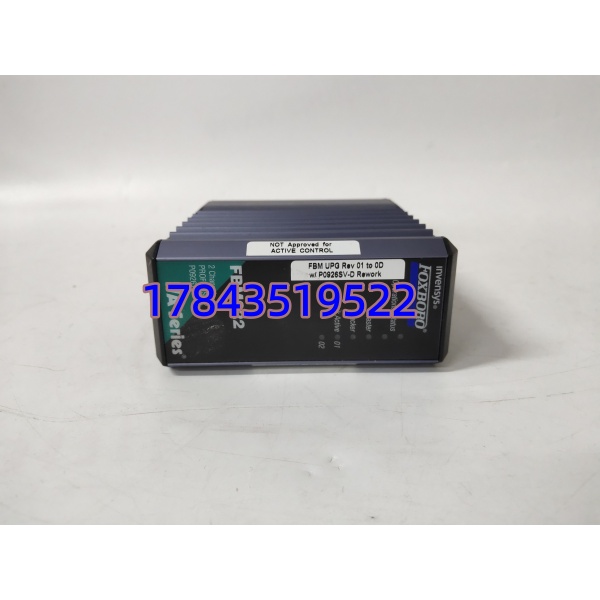

Foxboro FBM222（P0926TL） 是施耐德电气旗下Foxboro品牌I/A Series分布式控制系统（DCS）的冗余PROFIBUS通信接口模块。它的核心任务是将现场PROFIBUS-DP/PA从站设备——包括变频器、远程I/O站、智能阀门定位器、分析仪表等——无缝集成到I/A Series控制系统中，实现控制器与现场设备之间的实时数据交换和参数诊断。
这块模块的设计定位很明确：高容量连接和冗余可靠性。它提供两个电气隔离的PROFIBUS端口，每个端口支持多达125个从站设备，数据吞吐量可达244字节/站，足以应对大型过程控制项目对现场总线的接入需求。更关键的是它的全冗余架构——支持双FBM模块热备、双TA（终端组件）冗余，以及与容错控制处理器之间的全冗余通信链路，主模块故障时备用模块自动接管，最大限度保障连续生产过程不中断。另外，它支持DP-V1非周期服务，能从现场设备读取诊断报警和参数信息，直接在I/A Series工程站上就能看到哪个从站掉线、哪个设备报错，现场排故省去不少跑腿功夫。
质量控制与测试流程
对于I/A Series这种大型DCS系统的PROFIBUS通讯卡，挂网稳定性是头等大事。每一块FBM222在发货前均执行以下流程：
1. 入库验收检测
- 来源追溯: 核验原厂采购凭证，确认型号P0926TL与FBM222对应无误。
- 外观检查: 检查PCB无腐蚀、D-SUB接口无氧化、标签无篡改，确认无维修动焊痕迹。
2. 上机功能真机测试
- 测试环境: 搭建Foxboro I/A Series专用测试机架（含对应底板和FCP控制器）。
- 通电自检: 施加24V DC电源，观察模块上电后POWER指示灯状态。
- PROFIBUS通讯测试: 接入PROFIBUS-DP从站模拟器（至少3个不同品牌设备），分别测试9.6k、187.5k、1.5M、12M各速率下的通讯握手和数据交换，验证每端口125从站的理论上限。
- DP-V1诊断测试: 模拟从站掉线和恢复工况，验证诊断报警报文能否正常回传至I/A Series工程站。
- 冗余切换测试: 双模块冗余配置下，模拟主模块断电，实测备用模块接管时间是否在系统容忍范围内。
- 老化测试: 连续带电运行>24小时，用红外测温枪监测模块温升。
3. 最终质检与包装
- 防静电包装: 模块装入防静电袋密封，贴附QC合格标签。
