产品深度介绍

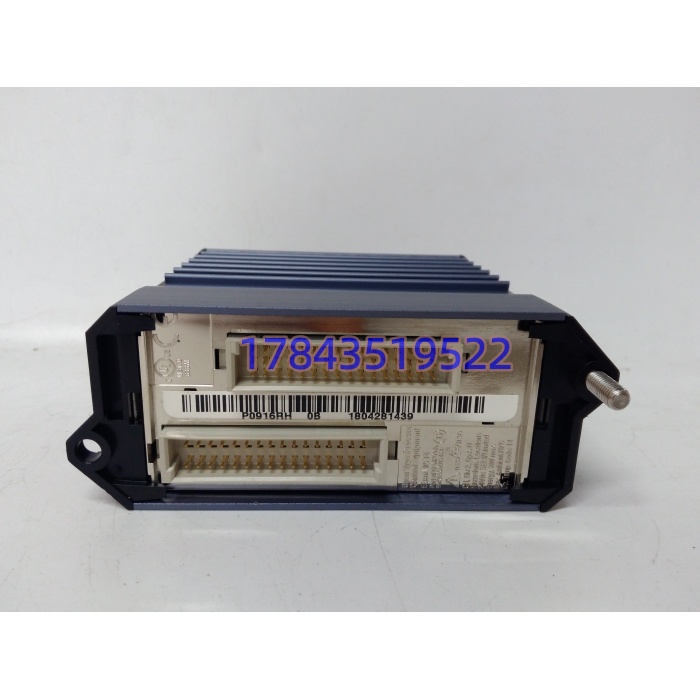

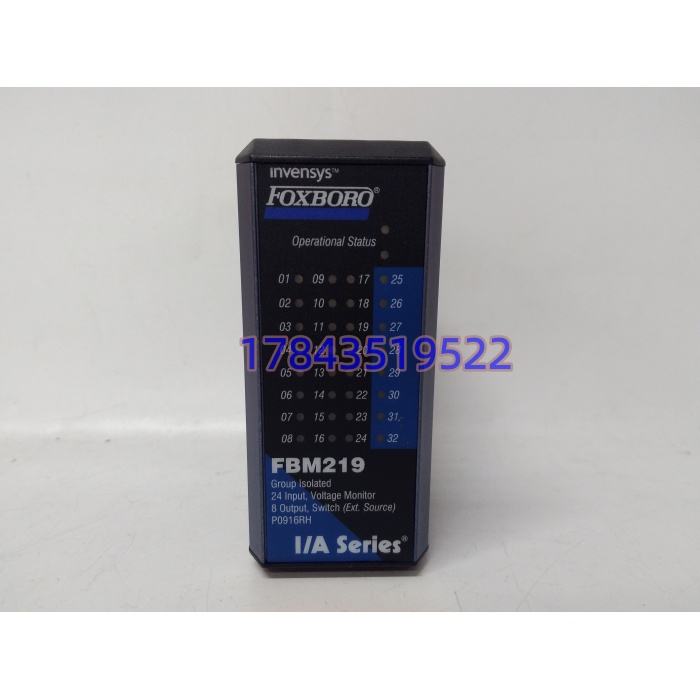

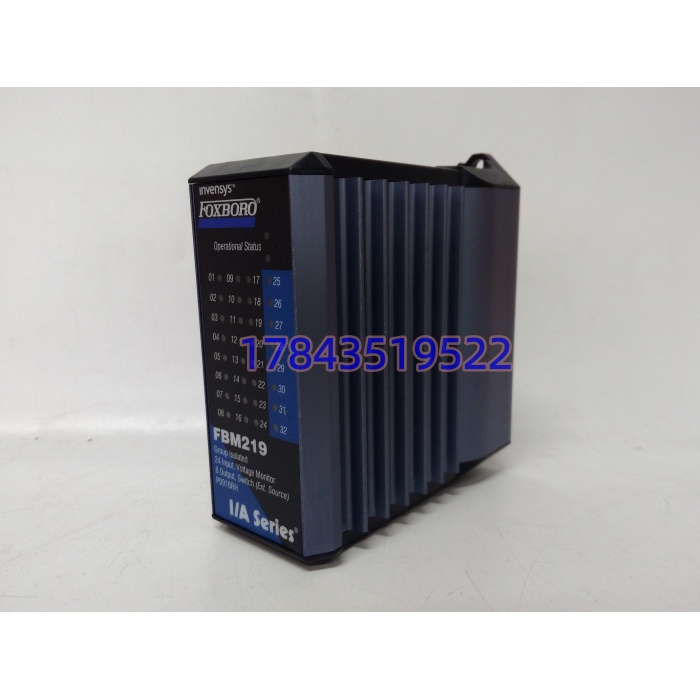

电厂锅炉 BMS 柜夜班弹”FBM219 Ch17 DI Stuck On”，磨煤机出口门限位反馈冻结，FSSS 逻辑判门位异常转手动——这种时候你要的不是 FBM217（纯 32DI 插上 DO 需求满足不了），是 Foxboro FBM219 P0916RH 这块 24DI+8DO 混合卡能不能今天发到厂。它不跑主控 PID，干的是”开关量神经末梢”：24 路 DI 收阀限位/电机运行/热偶辅助触点，8 路 DO 驱电磁阀/声光报警器/小接触器线圈；板载 MCU 本地执行简单梯形联锁（如”门全关 AND 无火焰 → 允许点火”），DI 硬件可配 0-32ms 防抖滤掉电机启动接触器弹跳的毛刺，不占 FCP 扫描周期。和老 100 系 FBM 比，单卡把 DI+DO 揉一起，省一个槽位半米柜深。P0916RH 是随卡标配的 TA 端子组件（含高压衰减+光隔前端+保险），卡和 TA 是一套货，换卡不换 TA 线不用重接。
说白了这个件在火电 BMS/化水/油气管线阀位采集存量极大，Schneider 对 FBM219 老标仍可订但交期 10-14 周，国内库存商 New Surplus 有但溢价，流转 90% 拆机测试件。采购理由很直：同号插回 I/A 底板原槽（奇偶槽冗余配对也行），Composer 读 EEPROM 配置（DI 滤波/故障安全回退/DO 瞬态或保持）自动恢复，不需重画点表。坑在TA 电压档不匹配——FBM219 卡本体三档通吃，但 P0916RH 这个 TA 后缀对应的是某一电压档（如 120VAC/125VDC 或 240VAC），现场若把 24VDC 信号线错接到 240VAC 档 TA，隔离前端直接击穿。只写 FBM219 不写 P0916RH，供应商可能发配 P0916RL/P0916RP 等其他 TA 后缀的货，现场插上端子对不上。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | I/A Series FBM219 混合离散 I/O（24DI+8DO） | 非 FBM217(32DI)、非 FBM218(16DO 继电器)、非 FBM207(16DI Vmon) |
| DI 通道 | 24 路，分组隔离（每 8 点一组光隔） | 电压监视/触点感知两模式 |
| DI 电压档 | 15-60VDC / 120VAC / 125VDC / 240VAC（由 TA 决定） | 卡本体通吃，TA 定档 |
| DI 滤波 | 0/4/8/16/32ms 软件可配 | 防接触器弹跳 |
| DO 通道 | 8 路，分组隔离 | 继电器或晶体管（TA 决定） |
| DO 负载 | 30VDC@0.25A 或 5A / 125VDC@0.6A / 120-240VAC@5A | 外部源或内部源（TA 选） |
| 隔离 | 组-背板 1500VAC，组间光耦 | TA 侧再串高压衰减 |
| 背板通信 | 2Mbps FBM Fieldbus 双路径 A/B 冗余，自动选活路 | 连 FCM/FCP |
| 本地逻辑 | 板载 MCU 跑梯形/离散联锁，故障安全回退可配 | 不占 FCP 资源 |
| 供电 | 背板 24VDC，最大 3.8W | 无外接电源 |
| 指示 | 前板 Run/Mod/Com A/Com B + 24DI 状态 + 8DO 状态 LED | |
| 安装 | I/A 机架 FBM 槽 / Compact 200 兼容，热插拔 | 约 284g，102×45×104mm |
| 温度 | 0~+60℃（运行），G3 级机柜（ISA S71.04） | 非 -40 起步，宽温版需查特殊标 |
| 生命周期 | 原厂可订（10-14 周），I/A Evo 仍兼容 | 新项目可用 FBM219H 等继任 |
| 易混型号 | FBM217 P0914TR（32DI 错）、FBM218 P0922VW（16DO 继电器错）、FBM207（16DI Vmon 错）、FBM319（同族新标） | 渠道页常把 FBM217 参数安 上 |
应用场景与行业案例
某 2×300MW 电厂化水车间， P0916RH 夜班 Ch5 DI（原水泵运行反馈）读数冻结，PLC 判泵停但实际在转，联锁补水阀误关。查了一小时是 第 5 路 DI 光耦前端 TA 侧保险熔断（不是泵辅助触点坏）。库存商唐山有同号测试好件（带 P0916RH TA），款到 4 小时空运，到厂 I/A 机架切维护、拔旧卡（P0916RH TA 端子保留不拆线）、插新卡、Composer 在线调 EEPROM（DI 滤波 8ms / 故障安全回退 0 / DO 保持模式）、上电 24DI 全扫正常、Ch5 回到运行反馈，复投。老师傅原话：”换 前不把 Composer 里那张点表（哪点收阀限位、哪点驱电磁阀、故障安全是回 0 还是保持）导出来，新卡插上去默认 DI 滤波 0ms 无防抖，电机启动瞬间接触器弹跳刷出 50 个假跳变，FSSS 直接误动 MFT。”
- 火电 BMS： 收磨煤机出口门/给粉机运行/火焰证实开关，8DO 驱点火电磁阀和燃油速断阀，本地梯形做”无火无门位→禁启”联锁。
- 炼厂原油泵房：24DI 收泵运行/热耦/轴温辅助触点（120VAC 档 TA），8DO 驱润滑油报警喇叭和备用泵自启继电器。
- 化水阴阳床：阀位限位（24VDC 档 TA）进 DI，DO 驱气动阀电磁阀，故障安全回退配”失电关阀”防跑树脂。
- 海上平台 ESD 辅柜： 冗余配对（奇偶槽）收火气探头辅助继电器，DO 硬接线进平台 ESD 逻辑。
- 造纸真空泵站：老 100 系 FBM 退运， 替混合 I/O，省槽位。
真实抢修片段：江苏某 LNG 接收站 BOG 压缩机 MCC 段， 的 DO Ch3（卸荷阀电磁阀）现场量有 24V 但阀不动——查是 TA 侧继电器触点熔焊（5A 负载带感性无 RC 吸收）。原厂 Schneider 中国查 交期 12 周。深圳库存商测试好件报含税 3200（带 Composer v8.3 识机截图：型号 / / FW 3.02 / 24DI 打点+8DO 带 5A 负载吸合测试），款到顺丰 4 小时到厂。到货断背板 24V、拔旧卡、TA 保留、插新、Composer 克隆旧 EEPROM、上电 DO Ch3 带载吸合正常，复投。那次之后该站 MRO 锁” 两块+感性负载 RC 吸收套件 20 只”，采购单价多 200 但把”DO 触点熔焊误动”割了。
