描述
产品详情

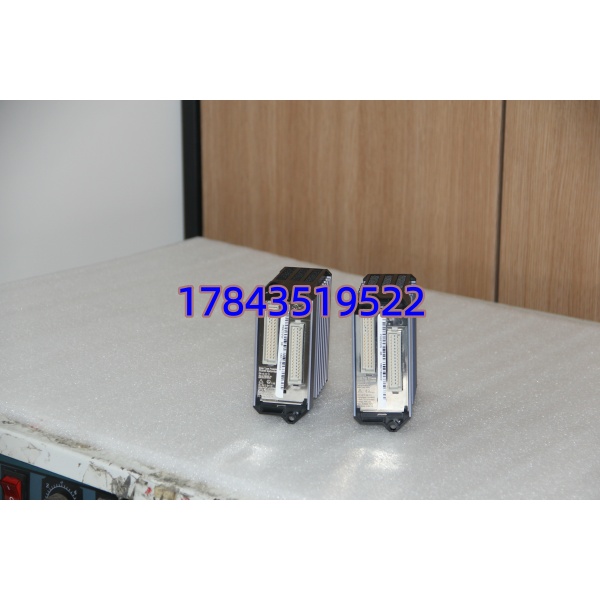

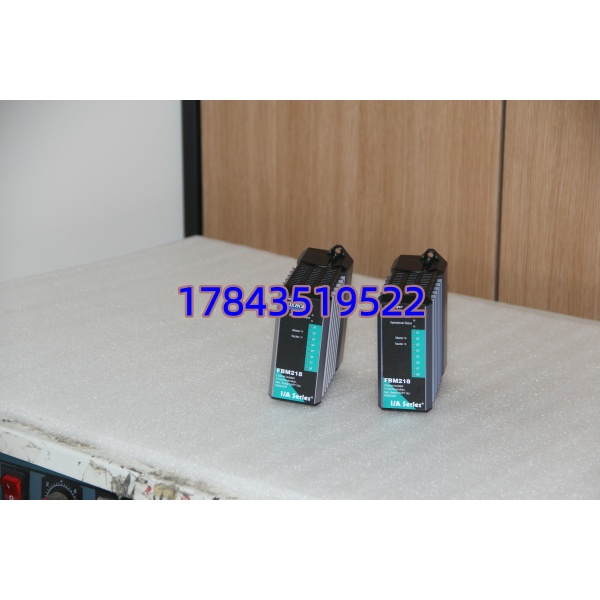

· 型号：FBM218（订货号依端子板配置不同，如 P0922VW）
· 品牌：Foxboro（现 Schneider Electric Process Automation）
· 系列：I/A Series DCS — Compact 200 系列 Field Bus Module（FBM），200 系列 Baseplate 兼容
规格参数
- 模块类型：智能模拟量输出模块（Analog Output + HART Communication），支持 FBM 级冗余对
- 输出通道：8 路，每通道独立电气隔离（通道-通道、通道-地、通道-逻辑）
- 输出信号：标准 4–20 mA DC（可组态 0–20 mA），叠加 HART FSK（Bell 202，1200/2200 Hz）
- HART 版本兼容：HART 5/6/7 通用命令，每通道独立 FSK 调制解调器，主站模式
- D/A 分辨率：13 bit（部分文档标注 16 bit 过采样）
- 输出精度：±0.05% ~ ±0.1% FS（典型 @25℃，以原厂手册为准）
- 负载能力：最大 750 Ω @ 24 VDC 外部供电（现场回路电源独立），超限可能需升压电源
- 更新/建立时间：约 60 ms 通道刷新，输出建立 < 20 ms（典型）
- 隔离耐压：600 VAC rms 通道-地/逻辑（1 min），符合 IEC 61010
- 供电：由 I/A Series Baseplate 提供 24 VDC（逻辑侧），现场回路需独立 24 VDC 外供
- 短路/开路保护：每通道限流 + 开路检测上报，故障时可按组态进入 Fail-Safe（保持/上/下预置值）
- 冗余方式：双模块配对（Master + Tracker），通过冗余适配器/端子板同步，主模块故障备用无缝接管
- 热插拔：支持在线插拔更换（系统运行态），更换后自动从 CP 重载配置
- 工作环境：-20～+60℃（模块本体），5%～95% RH 无凝露，ISA S71.04G3 防腐外壳
- 安装：FBM200 系列 Baseplate 或 Compact 200 DIN Rail 机架，配对应 Termination Assembly（TA）
- 认证：CE、UL 61010-1、cUL（具体后缀视版本，需核对原厂铭牌）
产品介绍
FBM218 是 Foxboro I/A Series 里带 HART 的智能 8 通道模拟量输出卡，专门驱动调节阀定位器、变频器给定等 4–20 mA 现场设备。和老款 FBM215（纯 AO 无 HART）比，它每通道内置独立 FSK 调制解调器，DCS 能直接读写现场智能仪表的 PV/SV/设备状态——不用额外挂 HART 多路器。支持模块级冗余对（两片 FBM218 + 冗余 TA），主卡挂掉 Tracker 无缝接管输出，关键控制回路不怕单点故障。
有一点要注意：FBM218 是 Compact 200 系列窄体卡，底座（Baseplate）和 Termination Assembly 必须配套选型——老 100/200 系列宽体底板要核对兼容性，不能只看插槽吻合就插。另外现场回路电源必须独立提供 24 VDC，模块自身不源出电流，这是新手最容易接错的地方。
应用场景与行业案例
我在催化裂化装置碰到过主风出口调节阀突然”失控开到 100%”——查下来不是定位器问题，是 AO 卡通道漂移且无冗余，输出异常触发了安全阀。如果当时用的是 FBM218 冗余对，Tracker 会在主卡异常时接管，工艺根本不会感知。这种事让我后来坚持关键控制回路至少上冗余 AO。
- 炼油/石化关键控制回路（主分馏塔顶回流量、反应器温度控制）：驱动智能阀门定位器，HART 回读阀位反馈校验 DCS 开度指令，冗余对防止单卡故障导致调节失灵
- 化肥/甲醇合成气压缩机防喘振：防喘阀 4–20 mA 给定要求高可用，FBM218 冗余配置 + Fail-Safe 预置值保安全
- 电厂 DEH/旁路系统模拟给定：G3 防腐壳体适应电除尘侧高硫腐蚀环境，隔离通道抗共模干扰
- 精细化工批次配方投料：HART 通信读取智能质量流量计参数，实现配方与仪表诊断合一
真实案例：南方某 PX 装置重整炉 B 系列燃料气调节阀控制回路由 FBM215（非冗余）改型扩容时一并换成 冗余对（P0922VW ×2 + 冗余 TA P0916QD）。投用半年后夜班 Master 模块 FAIL LED 红亮——Tracker 已无声接管输出，炉温曲线无波动，工艺零感知。早班热拔出故障件插入备件，系统自动同步为新的 Master，全程未动现场接线。拆旧件确认为某通道电源驱动芯片热老化。坦白讲，这种关键时刻冗余 AO 花的钱才显出价值。
常见问题解答 (FAQ)
支持。系统正常运行时可拔出/插入，但必须确认冗余对里另一块模块状态 OK（或单模块运行时做好 PID 回路 Manual 准备）。插入后等 OK LED 亮——CP 会自动下发配置。注意：插拔时别碰动现场接线端子排，松脱会导致瞬时开路触发 Fail-Safe 动作。
功能上 向下兼容 FBM215 的 AO 功能且多了 HART 和冗余。但物理安装需注意： 是 Compact 200 窄体，老 100 系列宽底板不一定兼容——必须核对 Baseplate 型号和 I/A Series CP 固件版本（通常 v6.0+ 支持，具体以 Compatibility Matrix 为准）。组态里需把 Block Definition 改为 类型并重新编译下装 I/O 定义。
Q3：现场回路电源怎么接？模块自己供 24 VDC 吗？
不供。 只提供电流沉（Sink），4–20 mA 回路必须外接独立 24 VDC 电源正极→负载→ 通道+→通道-（回电源负）。端子板（TA）上通常有供电端子，接线前确认极性，反接通道无输出。
Q4：冗余对怎么配？只用一块行不行？
可以单模块运行（大多数装置这么用）。冗余需两块同版本 + 专用冗余端子板/适配器（如 P0916QD 或相应 Compact 200 冗余 TA），在 ICC 组态里定义为 Redundant Pair（Master/Tracker）。单模块省成本但无备份——关键控制回路建议上冗余。
Q5：成色怎么鉴别？二手件有哪些隐患？
看前面板丝印、DIN 卡扣弹簧弹性、背板插针氧化情况。上机架后：OK 绿灯 → 用 HART 手操器或 Foxboro 工作站验证各通道 4/12/20 mA 输出精度 ±0.1% 内 → 模拟通道短路看报警上报。隐患通常是某通道驱动 IC 温漂变大或 HART 调制器失效（输出正常但读不到数字信号），要求供应商带 HART 回路测试截图。
