产品详情

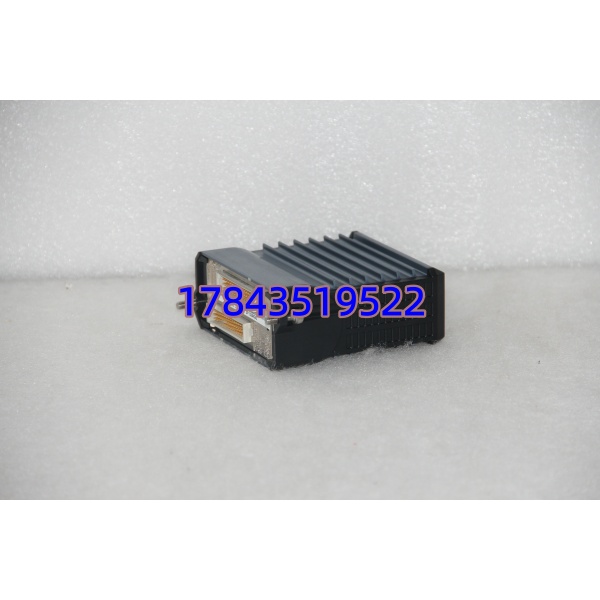

· 型号：FBM216（含子型号 FBM216b，部件号如 P0922VV / P0927AJ 需核对底座）
· 品牌：Foxboro（Schneider Electric / 原 Invensys）
· 系列：I/A Series — FBM 200 Series HART Analog Input (Redundant Capable)
规格参数
- 输入通道：8 路独立 galvanic 隔离模拟量输入
- 信号类型：4–20 mA DC（两线制变送器，模块可向内供回路电源）叠加 HART FSK 数字信号
- HART 支持：HART v5 / v6 / v7，通用命令及 DD 方式读取现场仪表变量/诊断
- 输入范围：0–20.4 mA（典型，过范围可读至约 22 mA 用于断线检测）
- 输入阻抗：标称 250 Ω（Sense Resistor 典型 280 Ω 总输入电阻）
- A/D 分辨率：15 bit Σ-Δ
- 精度：±0.075% FS @ 25℃，温度系数约 ±50 ppm/℃
- 通道隔离：600 V AC（通道-通道、通道-系统，1 分钟不损坏，以手册为准）
- 冗余能力：支持成对安装于冗余底座（Redundant Baseplate），1:1 主备无扰切换（bumpless transfer）
- 背板通讯：I/A Series 2 Mbps 现场总线（冗余 A/B 路径）
- 回路供电：24 V DC 由底座引入，模块可为两线制变送器提供回路电源（典型每通道限流）
- 功耗：最大约 7 W（需核对具体子型号）
- 更新时间：约 100 ms（全通道扫描，可软件配置滤波）
- 前面板 LED：PWR（绿）、OK/Active（绿/黄）、Fault（红）、冗余状态指示
- 环境：0℃～+60℃（部分扩展温型 -20～+70℃ 需核对），G3 防腐涂层（ISA S71.04）
- 兼容控制器：CP60 / CP70 / FCP270 等 I/A Series 节点，需匹配 200 系列底座（不向下兼容 100 系列底座）
产品介绍
FBM216 是 Foxboro I/A Series 200 系列里带 HART 透传和模块级冗余的 8 通道模拟量输入卡。主要用在关键工艺测点——比如反应器压力、贸易计量流量——要求单模块故障时 AI 值不中断。与 FBM214（同样 8AI+HART 但仅组隔离、无冗余底座支持）相比，FBM216 可成对装在冗余底板上做 1:1 热备，这是它在 SIL 相关或高连续性要求回路里非它不可的理由。
有一点要注意：FBM216 必须配 200 系列冗余或标准底座（如 P0914 系列 RH 或 RHA 底座），不能插老 100 系列 FBM01/02 那种底座——物理尺寸虽接近但背板引脚定义不同，强插会烧。另外 HART 功能需在 Foxboro System Manager 里启用 Device Management（AMS 或 Field Device Manager），单纯看 4–20mA 值不用额外授权。
应用场景与行业案例
我在炼化装置遇过关键进料流量 AI 卡（旧 FBM01）偶发故障导致控制回退至手动，操作班组紧张半天。后来同样位置升级为 FBM216 冗余对——主卡 Fault 瞬间备卡无缝接管，控制室根本感觉不到切换，唯一痕迹是多了一条 DIAG 报警。这才是冗余 FBM 存在的意义。
典型场景：
- 炼油/乙烯关键流量压力测点 — 贸易计量或联锁用 AI，FBM216 冗余对保证单模块损坏不丢值，非它不可因 SIS/关键回路要求高可用性。
- 化肥厂合成回路压差监测 — HART 透传读取智能变送器 PV/SV 做现场设备管理，省单独 HART 多路器。
- 电厂主蒸汽压力/给水流量 — 配 CP60+200 系列机架直接沿用，老 100 系列底座不满足冗余要求时需一并评估底座更换。
- 海上平台工艺参数采集 — G3 涂层防腐，通道全隔离扛得住潮湿盐雾环境的共模干扰。
真实案例：南方某芳烃厂重整进料流量（科氏质量流量计 4–20mA+HART）原接 FBM01，一次卡件电子故障造成流量信号归零触发进料切断。大修时将对应端子块升级为 200 系列冗余底座，装入一对拆机测试合格的 （主备）。投运半年后夜班巡检发现主 Fault LED 亮——查日志是通道供电限流触发，备卡已无声接管。次日热插拔更换故障模块，过程值全程未中断。老师傅说”早知冗余 FBM 这么稳，当年就不该省那两个槽位。”
常见问题解答 (FAQ)
支持在线插拔。若成对装在冗余底座上，拔主卡备卡立即接管，模拟值无扰动（bumpless）。单卡非冗余配置拔卡对应点会报 I/O Timeout 直到插回。插回后自动同步组态。
Q2：能用在老的 100 系列 FBM 底座上吗？
不能。 是 200 系列模块，背板引脚与 100 系列（FBM01/02/04 底座）不兼容，硬插可能损坏模块或背板。必须配对应的 200 系列标准或冗余底座（如 P0914RH / RHA 系列端子组件）。
两者都是 8AI+HART。FBM214 用于普通测点，不支持模块级 1:1 冗余对； 可装冗余底座做主备切换，适合关键测点。价格 略高，底座也要冗余型。不要为了”多点 HART”盲目上海拔冗余底座——确认你的 CP 和 I/A 版本支持冗余 FBM 配置。
Q4：HART 数据读不到是先查卡还是查组态？
先确认：① 现场变送器 HART v5+ 正常；② 通道开启 HART 使能（默认可能关闭需软件配置）；③ 端子块回路电源极性正确且无并联大电容影响 FSK 调制。卡本身坏的概率低于组态未开 HART 或回路电源缺失。
Q5：停产了替代方案是什么？
新系统推荐迁移至最新 200 系列 HART AI（如有新型号需核对 Schneider 公告），但涉及底座兼容。应急最现实是找测试合格的二手/翻新 ，确认部件号后缀匹配你的底座（标准 vs 冗余）。长远改造评估升级整套 I/O 架至 FBM200 系列或迁移至 EcoStruxure Foxboro DCS 新平台。
Q6：二手件怎么验？防伪看什么？
插 I/A 机架后 PWR/OK 绿灯亮、Fault 不亮；System Manager 能看到 8 通道正常；甩 4–20mA 信号校验读数在精度范围内；HART 能搜到挂接仪表 DD 信息。外观查 Foxboro 激光印序列号无打磨重印，金手指无烧蚀氧化，要求卖家提供上机架测试截图。
