描述
产品详情

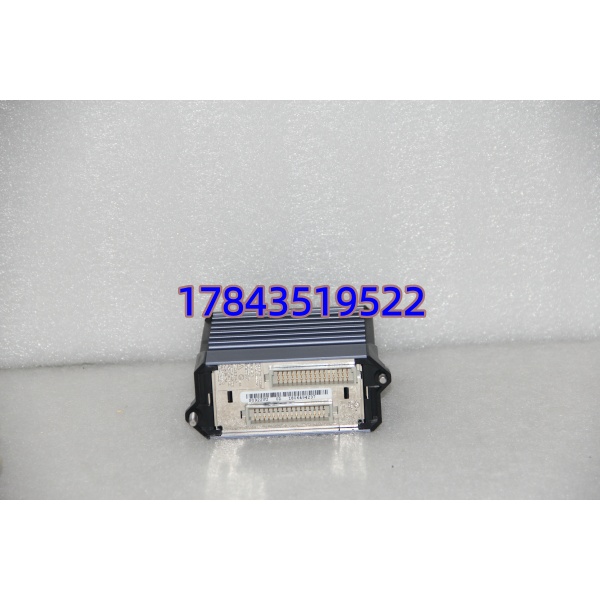

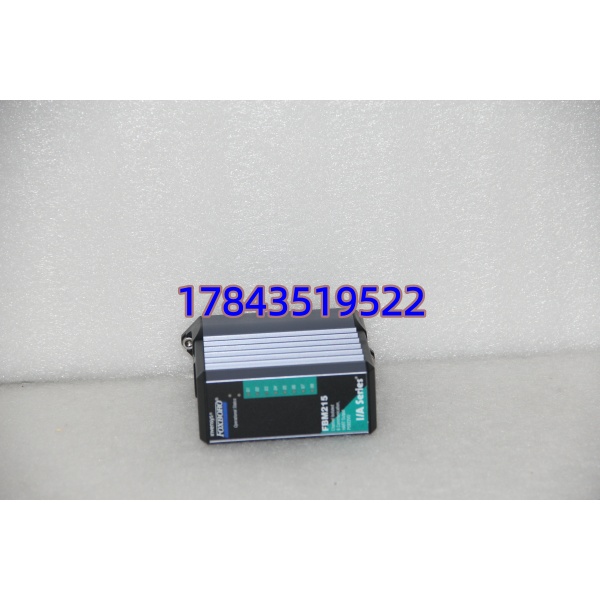

· 型号：FBM215（部件号通常为 P0922VU / P0916xxx / P0917XV，依选项后缀不同）
· 品牌：Foxboro / Schneider Electric（原 Invensys I/A Series）
· 系列：I/A Series 200 Family Field Bus Module (FBM 200 Series) — 兼容 200 系列 Baseplate (TA)
规格参数
- 产品型号：FBM215，常见部件号 P0922VU（完整 P/N 依后缀/Rev 不同，需核对铭牌）
- 模块类型：8-Channel Isolated 4–20 mA Analog Input with HART Communication
- 输入通道数：8通道，每通道独立 galvanic 隔离（Channel-to-Channel & Channel-to-Backplane）
- 输入信号：4–20 mA DC / 0–20 mA DC（电流吸入型），叠加 HART FSK 数字信号（Bell 2021200/2200 Hz）
- HART 支持：HART 5/6/7 兼容，Point-to-Point 模式（Multi-drop 需 FBM218），HART 变量/诊断透传至 I/A Asset Management
- 输入阻抗：约 250 Ω（HART 环路阻抗典型值）
- A/D 分辨率：12～16 bit（依固件版本，以原厂 datasheet 为准）
- 测量精度：±0.05% of Span（25℃参考），±0.1% FS（0～60℃工作温区）
- 隔离电压：通道对地 ≥ 1500 V AC（1 min）或 250 V DC 连续工作隔离
- 通信接口：冗余 Foxboro 2 Mbps Fieldbus（Fiber/Copper），挂 Node Bus 与 CP/FCP 通信
- 供电：由 FBM 200 Baseplate 背板提供 24 VDC（典型功耗 3.5～5 W，max ≈ 7 W 含 HART 活跃）
- 工作温度：0℃～+60℃（部分宽温变体标 -20～+70℃，需核对 P/N）
- 安装：插入 Foxboro 200 Series FBM Baseplate / Termination Assembly (TA)，前面板 OK / Fault LED
- 热插拔：支持在线更换（插回自动从 CP 同步 I/O Definition 和 HART 配置）
- 自诊断：上电自检、开路/超量程检测、通信 Watchdog、内部温度监测，报警上报 I/A 诊断画面
- 认证：CE / UL / CSA，Class I Div 2 / ATEX Zone 2（依具体变体证书）
产品介绍
FBM215 是 Foxboro I/A Series 200 家族的 8 通道 HART 模拟量输入模块，在老款 FBM01/FBM201 基础上加了每通道 HART 透传能力——既能采 4–20mA PV 进控制回路，又能把智能变送器的第二变量、量程、传感器状态通过 HART 协议送到 Foxboro 资产管理系统，省掉外挂 HART Multiplexer。八路各自独立隔离，适合有接地环困扰的装置。
坦白讲，FBM215 跟初代 FBM01 最大的工程差异是：Baseplate 要换 200 系列 TA（老 100 系列 Baseplate 不兼容），I/A 软件版本建议 V8.x 以上才能完整用 HART 功能。老装置如果原来跑的是 FBM01，别以为插进去就能用——要查 Baseplate P/N、TA 类型及 CP 固件支持。MRO 采购严格按原系统 BOM 的后缀买，不同后缀 HART 使能状态和隔离方式可能有差。
应用场景与行业案例
我在现场最烦 HART 智能变送器只当普通 4–20mA 用，丢了设备诊断导致”环路正常但传感器漂移”发现太晚。FBM215 让你在 Foxboro 工作站直接看变送器 PV/SV/TV/QV 和报警位——接地环、传感器故障提前暴露，不用等回路超差再查。
典型场景：
- 炼油/乙烯 — 关键回路（反应器压力、加热炉负压）用 Rosemount/E+H HART 变送器接 FBM215，既保 SIL 回路模拟量采集又做 AMS 设备健康管理
- 化工/化肥 — 气化炉温度、汽包液位多 HART 变送器集中采集，8 路独立隔离抗共模，老装置改造保留原接线只需换 Baseplate
- 电厂 — 汽机润滑油压力/温度 HART 变送器接入 Foxboro I/A，利用 HART 诊断监测传感器老化趋势
- 制药 — 发酵罐多点温度 HART 探头， 单模块同时服务控制回路和批次记录电子签名数据源
真实案例：
沿海某炼化厂，常压塔顶压力变送器 HART 变量忽然报 Sensor Warning 但 4–20mA 还在量程内，操作员险些忽略。查是 把 HART 状态位送进 Foxboro Alarm Summary，循回路发现引压管微堵导致传感器自检偏移。趁窗口期停该单回路，顺手把 Slot 里一块 2012 年买的 （LED 偶闪 Fault）做预防性更换——插新卡 30 秒 OK 灯亮，HART 重握手正常。老师傅说：”早几年就该把这批 200 系列备两件，比临时调件踏实。”
常见问题解答 (FAQ)
支持。确认 CP 冗余正常或该 Baseplate 其余模块运行正常，在 I/A Station / System Manager 将该 FBM 设为 Offline（或直接确认 Fault 状态），拔出旧模块插入新 ，约 20～40 秒 OK LED 亮起，CP 自动重载 I/O Config 和 HART 参数映射——不需重新下载控制策略。
不行。 是 200 系列模块，物理尺寸相近但背板引脚定义和供电不同，必须配 200 系列 Baseplate / Termination Assembly (TA)。老装置若只有 100 系列 Baseplate（FBM01 用的），需整体评估升级 Baseplate、TA 及 I/A 软件版本（V7.x 以下对 FBM200 HART 支持有限），通常 MRO 建议按原 BOM 买同代型号而非贸然升代。
= 8 通道 HART Point-to-Point（一对一接智能变送器）；FBM218 = 8 通道支持 HART Multi-drop（单通道挂多台 HART 设备）。二者物理兼容同一 Baseplate，但组态里 I/O Definition 类型不同，不能简单拔插互换，换型需在 ICC / System Manager 改 FBM Type 并 Reload I/O Definition。
① 外观无腐蚀引脚无氧化；② 上 200 系列 Baseplate 通电 OK 绿、FAULT 灭，I/A Station 识别正确 Type/Rev；③ 信号源送 4/12/20mA 各通道读值误差 ≤0.2%；④ HART 手持器或 Foxboro AMS 能看到模块与仿真 HART 变送器通信（确认 HART 调制解调电路没坏）。要求卖家提供 FAT 截图/视频。
不会。FBM 不存控制逻辑，CP/FCP 内存存全部 Compound/Block。新模块插入后 CP 自动下发 I/O 定义。仍建议更换前做系统 Checkpoint 备份（.cpx/.fds），以防 Baseplate EEPROM 异常需 Reload。
每通道独立 galvanic 隔离（Channel-to-Channel 及 Channel-to-Backplane），这是它比许多廉价 AI 卡强的地方——现场一侧接地故障或浪涌不串扰邻通道，也不影响背板通信。
