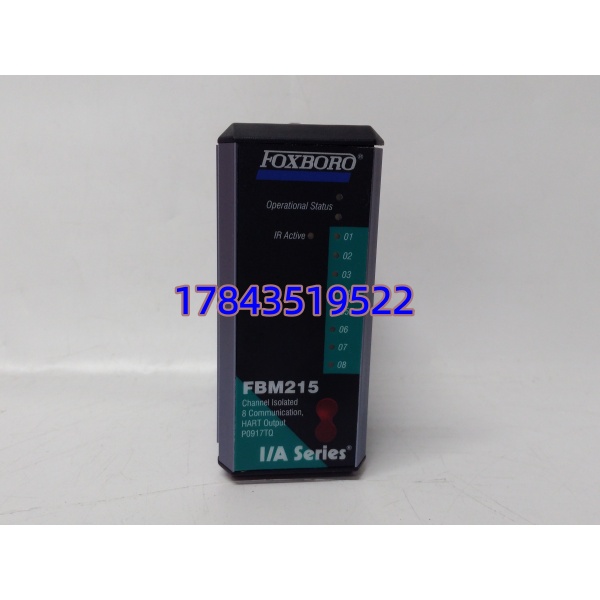

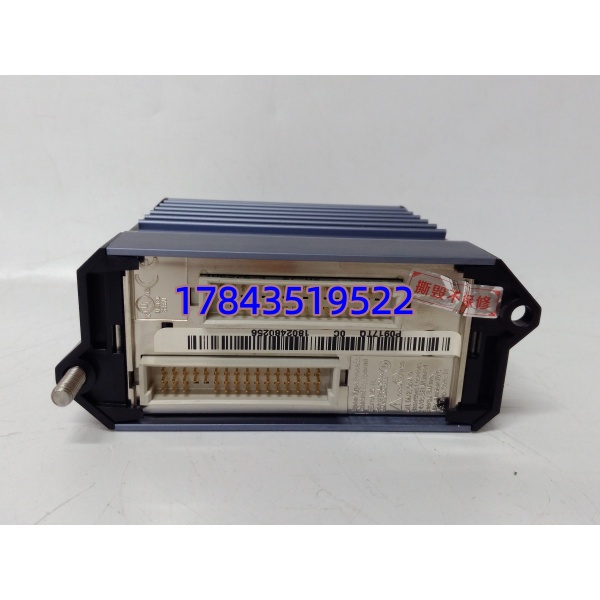

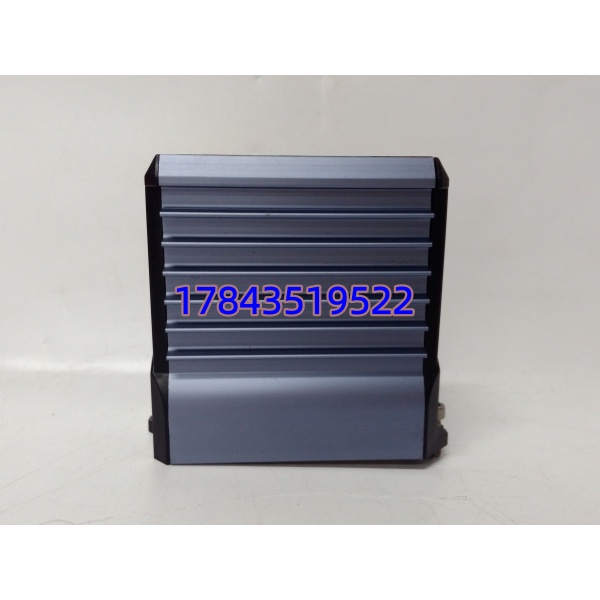

· 型号：FBM215 P0917TQ
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series — 200 Series FBM（适配 CP40/CP60/FCP270/FCP280 处理器）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | FBM215 / P0917TQ（Ordering Code 含后缀代表配套 TA 类型） |
| 模块类型 | HART Communication Analog Output Module |
| 输出通道 | 8 路独立隔离 4–20 mA 电流环输出 |
| 输出精度 | ±0.1% Full Scale（典型），分辨率 16-bit D/A |
| 信号叠加 | HART FSK 数字信号叠加于 4–20 mA 回路上（Bell 202 1200/2200 bps） |
| 通道隔离 | 通道-通道及通道-逻辑地 ≥1500 Vrms 光电隔离 |
| 回路供电 | 外部 24 V DC 为现场回路供电（模块由背板 5 V 取电） |
| 背板兼容 | I/A Series 200 系列 Baseplate，支持 FCP270/FCP280/CP40B+ |
| 终端组件 | 须配对应 TA，如 P0916BX / P0922VT（不同后缀对应不同 TA，勿混用） |
| 热插拔 | 支持在线更换（非冗余 AO 建议计划停机下载配置） |
| 工作环境 | 0 ~ +60℃（运行），5%~95% RH 非凝露，ISA S71.04 G3 涂层 |
| 认证 | CE / UL / CSA，部分批次带 ATEX/IECEx（以原厂 CoC 为准） |
| 质保 | 新件通常 12 个月（授权渠道可延保至 18 个月，需书面确认） |
产品介绍
化工厂里调节阀突然不跟指令走，查了一圈发现是老式 AO 卡不支持 HART——只能调阀位却读不到定位器反馈，更没法做 PV 读取和在线标定。FBM215 P0917TQ 解决的就是这个问题：它在标准 4–20 mA 回路上直接叠 HART，让 I/A Series 或 Foxboro Evo 系统能透过同一根线完成”设值 + 读 PV + 读设备诊断”，现场实测能把阀门回路的预防性维护频次砍掉近一半。
采购角度它有两个硬价值：一是 Foxboro 原厂还在产（相比部分老 100 系 FBM 已 EOL），常规后缀版本交期通常 4–8 周，国内渠道偶有常备；二是必须与正确的 Terminal Assembly（TA）配对——买错 TA 后缀意味着现场得重新打线排，这点比模块本身更容易踩坑。严格来说，它只在 I/A Series 200 系列 Baseplate 上原生支持，插 100 系机架需额外适配器且固件需匹配，旧系统升级前先让自控工程师核一下 ICC 配置库版本。
替换与升级建议
- ✅ 直接替换：FBM215 其他后缀（如 P0922VU / P0917XV）——同模块不同 TA 编码，前提是你保留原端子板不变或用对应新 TA，并在 ICC 里更新模块类型定义，物理插槽兼容可直接替换。
- ⚠️ 软件兼容（需改配置/硬件配套）：FBM218（冗余 HART AO）——功能向上兼容，但需双 TA + 冗余接线 + 修改控制策略中 AO 块类型为 Redundant AO，改动量中等，适合关键控制阀升级；FBM214（HART AI 输入模块）——物理接口相同但方向不同，不能直接互换 IO 方向，若你实际想换的是”输入”卡则属此情形。
- ❌ 硬件不兼容：FBM201/202 模拟输入模块（方向反向，物理可插入但信号逻辑不对）、ABB/Siemens 同类 AO（背板总线完全不同）。
