产品详情

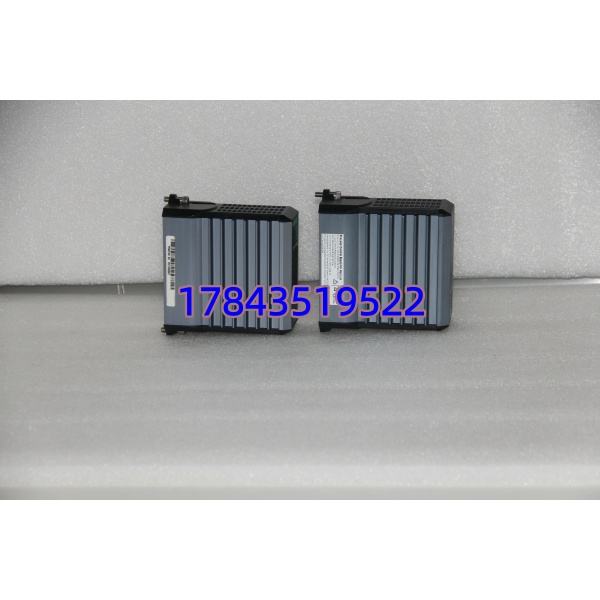

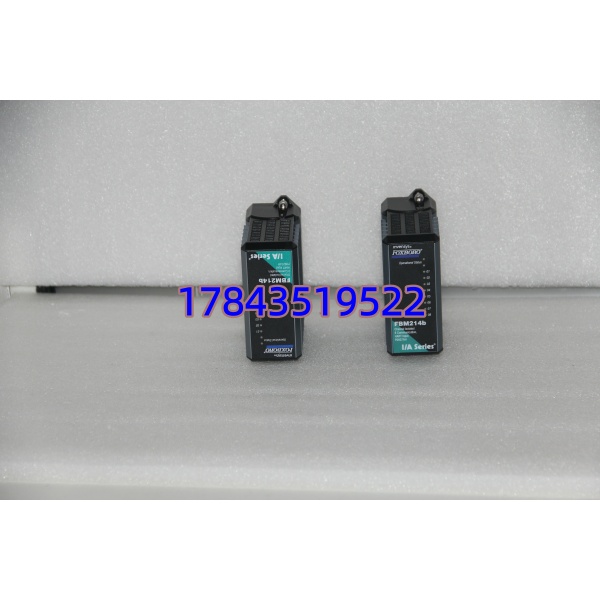

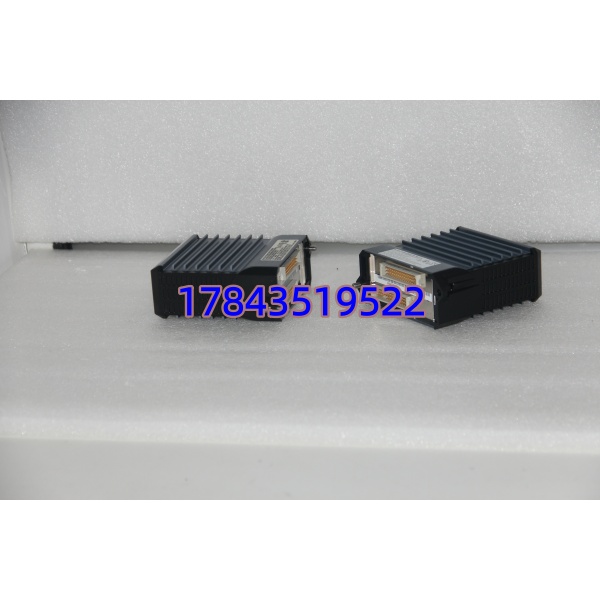

· 型号：FBM214B（P0927AH / RH927AH）
· 品牌：Foxboro（Invensys / Schneider Electric）
· 系列：I/A Series DCS — Fieldbus Module（FBM），模拟量输入类
规格参数
- 制造商：Foxboro / Invensys / Schneider Electric
- 模块类型：8-Channel HART-Enabled Analog Input FBM（FBM214B）
- 订货号参考：P0927AH（北美）/ RH927AH（部分目录）
- 输入通道数：8 路，独立通道间及通道-系统地间电隔离
- 输入信号：4–20mA DC（两线制回路供电变送器或四线制），支持 HART FSK（Bell 202，1200bps）叠加
- HART 支持版本：HART 5/6/7 通用命令及常用设备专有命令，不支持 Burst 模式（依固件版本，以手册为准）
- A/D 转换：Σ-Δ 型，15～16 位分辨率
- 测量精度：±0.03%～±0.1% FS（典型值，依校准条件），需核对原厂手册
- 输入阻抗：标称 250Ω（HART 回路阻抗要求）
- 最大回路阻抗承受：约 280～350Ω（含现场线路，依供电条件）
- 通道隔离电压：≥500Vrms（通道-通道及通道-背板/逻辑）
- 供电方式：由 FBM 底座经系统背板提供 24VDC，典型功耗 < 7W
- 通讯接口：Foxboro FBM 现场总线与 FCP/FCM 通讯（冗余 2Mbps），HART 每通道独立 FSK 解调
- 更新周期：典型 < 250ms（全 8 通道扫描），可软件配置
- 工作温度：-20℃ ～ +70℃（机柜内），存储 -40℃ ～ +85℃
- 湿度：5%～95% RH，非冷凝，G3 防腐涂层版本可选
- 安装方式：插入 FBM 底座（如 FBM200 系列机架），配对应端子板（如 NFBT / RTB 系列）
- 热插拔：支持（Tricon/I-A 架构允许在线更换，建议先确认通道处于安全态）
- 前面板指示：Power / Active / Fault LED
- 认证：CE / UL / CSA，部分版本 ATEX/IECEx Zone 2，以铭牌为准
- 尺寸（约）：102×45×104 mm，重 ≈ 280g
产品介绍
FBM214B 是 Foxboro I/A Series DCS 的 8 通道 HART 模拟量输入卡，插在 FBM 机架上，负责把现场智能变送器（压力/差压/温度/流量）送来的 4–20mA 信号采进来，同时把叠加在电流环上的 HART 数字报文透传给 DCS 的 Field Device Expert，实现 PV/SV/TV/QV 读取和设备诊断。它跟普通 AI 卡最大的区别是每个通道有独立 HART 解调器，且通道间全隔离，现场一侧哪怕某回路有接地干扰也不会串到其他通道或烧背板。
坦白讲，I/A 系统老装置里这卡用量极大。它解决的是”既要高精度 AI 又要 AMS/资产管理系统读 HART 参数”的需求。如果现场只有普通 4–20mA 无 HART，FBM201/202 也能凑合用，但要上 HART 资产管理就必须用 214/214B。有一点要注意，FBM214B 是 214 的增强版（部分固件优化 HART 多变量吞吐），混插通常向下兼容，但建议核对 CP 版本和 ICC 配置文件。
应用场景与行业案例
痛点切入
凌晨三点，重整装置 HART 质量流量计数值跳变，工艺怀疑 DCS 采样不准。查 FBM214B 发现 Ch3 报”Open Wire”但现场回路电流正常——拆下量端子板 9762 系列接线熔丝完好，插回新 FBM214B 后故障消失。原来是老模块某通道 HART 解调 IC 老化导致间歇性开路检测误报。这种事不备件就只能旁路 HART 诊断，等停装置再换。
典型场景
- 炼油/石化：常减压/催化裂化装置差压流量计+温度变送器 HART 信号采集，要求通道隔离抗变频器共模干扰
- 化肥/煤化工：气化炉炉壁热电偶温度变送器（HART）接入，需 DCS 同时读 PV 和传感器诊断
- 电厂辅助车间：汽机润滑油压力/温度多点 AI，配合 AMS 做预知性维护
- 制药发酵罐：高精度温度/pH 变送器 HART 采集，满足数据完整性和审计追溯
真实案例
去年帮华北某炼厂处理 I/A Series 系统年检，发现三块 里一块 Fault LED 常亮但能勉强通讯。库房正好有一块 NOS P0927AH，热更换后自动重装载配置，两分钟恢复。仪表班长说：”早几年觉得这卡贵舍不得囤，上次等货等了两周，工艺主任追着问为啥不停装置查。”——Foxboro FBM 模块不建议拿兼容第三方顶替，原厂或原厂级备件是唯一稳妥路子。
常见问题解答 (FAQ)
- 是 214 的后续版本，HART 处理固件略有优化（多变量读取效率），通常可向下兼容插在同一底座。但换件前确认你 I/A Series CP 版本和 ICC（Intelligent Configuration Check）是否认新硬件，老系统偶尔需要更新库文件。
- 支持热插拔吗？更换会丢数据或停控制吗？
支持在线插拔。I/A Series FBM 设计为热更换，控制器持续运行，新模块插入后自动从 CP 下载配置。操作时注意：若某 AI 点是单点测量且无超驰/旁路，短暂几百毫秒该点值可能保持上一值或置质量坏——建议工艺侧知晓或在低负荷时更换。
- 配什么端子板？随便接吗？
通常配 Foxboro NFBT 系列或 RTB 系列模拟量输入端子板（如适配 4–20mA 2-wire 的带配电端子板），具体看现场是 2-wire 还是 4-wire 变送器。端子板型号必须和 FBM 类型匹配，不能混用 DI/DO 端子板。
- HART 读不到设备参数怎么办？
先确认：①端子板内回路阻抗足够（含 250Ω 电阻）、②现场变送器 HART 版本 ≤ 模块支持版本、③同一回路无多个 HART 主站冲突。 不支持 HART Burst 模式，部分新仪表若强制 Burst 需改为 Polling 模式。
- 停产了有无替代？
（P0927AH）施耐德渠道仍有供应或可提供新型号替代（如 FBM217 等更高密度模块），但替代需评估机架槽位、端子板兼容性及 CP 固件版本，不建议私自跨型号盲换。
