描述
产品详情

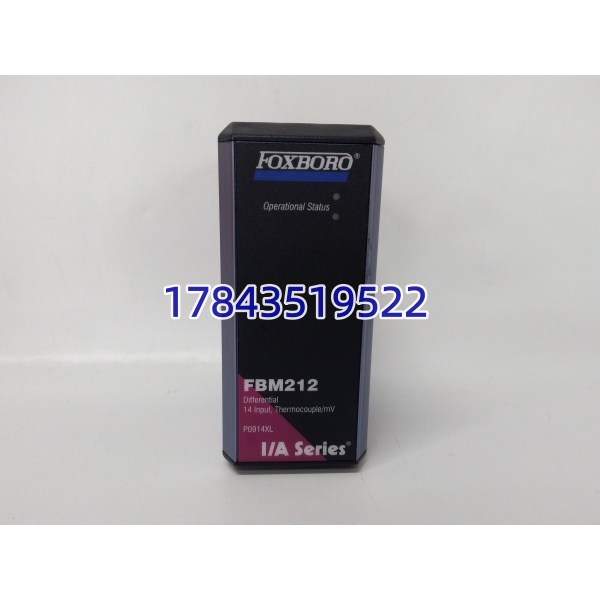

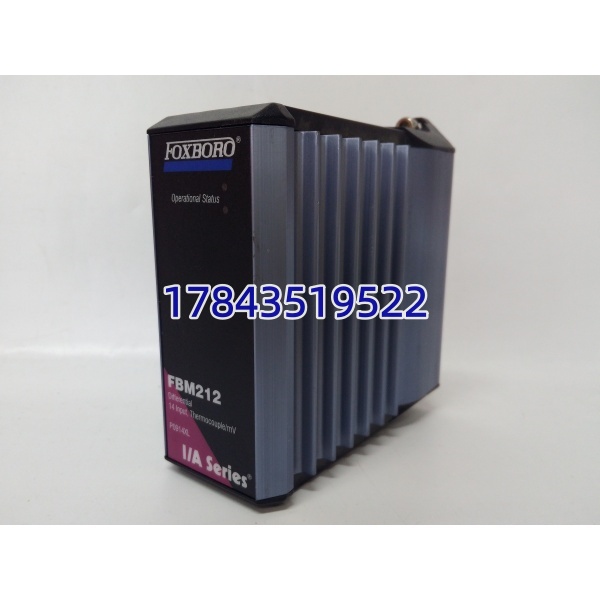

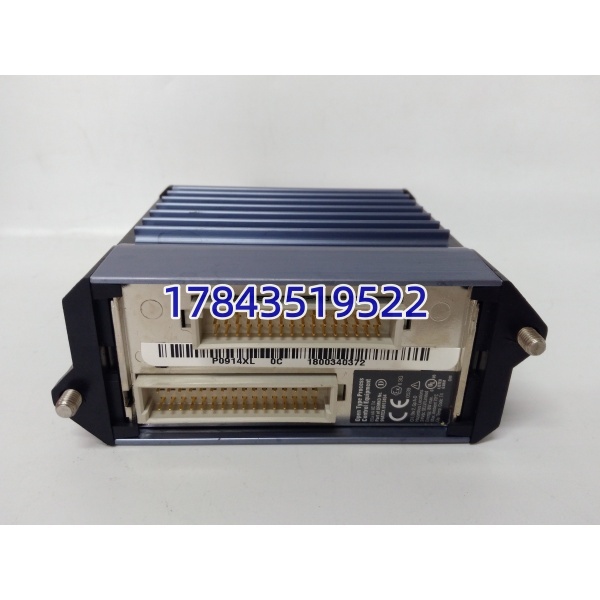

· 型号：FBM212（常见完整标识 P0914XL，指 FBM212 模块本体 + 指定配套端子组件，XL 标记通常指 Extended Temp / with Logic 版本）
· 品牌：Foxboro（Schneider Electric）
· 系列：Foxboro I/A Series — FBM 200 Family (Field Bus Module 212, Analog Input 16-ch)
规格参数
- 模块类型：FBM 212 — 16-Channel Analog Input Field Bus Module（200 series compact footprint，兼容 100 series base）
- 适用系统：Foxboro I/A Series DCS（EcoStruxure Foxboro），挂于 Fieldbus Segment（2 Mbps HDLC），经 FCP270/FCP280/FCP30x 管理
- 输入通道数：16 路独立，分两组（Group A: Ch 1–8 / Group B: Ch 9–16），每组可分别组态
- 支持输入类型（依端子板+软件组态）：
- 电流：4–20 mA / 0–20 mA（需 250Ω 精密电阻或端子板内置 Shunt）
- 电压：1–5 V / 0–5 V / 0–10 V
- 热电偶（Type J/K/S/T/E 等，需冷端补偿——通常在端子板如 IPTS 或 IMT 做）
- RTD（Pt100/Pt200/Ni100 等，3-wire 推荐）
- A/D 转换：ΔΣ 16-bit 分辨率，每通道独立积分式 A/D（抗工频干扰）
- 精度：典型 ±0.1% of reading ±1 LSD（校准后，依信号类型及范围——需核对原厂 Accuracy Table）
- 输入阻抗：电流模式 ≈ 250 Ω（shunt on TB），电压模式 > 1 MΩ
- 开路检测：4–20 mA 模式下 < 3.6 mA 报 Sensor Break（Wire Open）
- 电气隔离：通道组↔Fieldbus 背板 ≥ 500 V AC 测试（1 min），通道间不隔离（共参考地）
- 现场总线接口：2× HDLC Fieldbus Port（A/B 冗余 segment 或 daisy-chain），Phoenix Contact mini-combicon 或 RJ-type（依底座）
- 更新时间：典型 125 ms / 250 ms 可选（依 Compound 扫描周期设置）
- 前面板指示：OK（模块健康）、Active（总线活动）、每组 Error LED
- 供电：由 Fieldbus 背板经端子底座供给（典型 24 V DC 入底座，模块抽 5 V/±15 V 内部）
- 工作温度：-20 ～ +70℃（P0914XL 扩展温度版，标准版 0～+60℃——核对铭牌）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无冷凝
- 认证：CE、FM/CSA Class I Div 2 Grp A-D T4、ATEX/IECEx Zone 2（装于认证机柜）
- 安装：插入 FBM 端子底座（如 P0916xx 系列 for 200 series / 100 series 兼容底座），DIN 导轨或机架 mount，带锁紧杆
产品介绍
FBM212 是 Foxboro I/A Series 最常用的高密度模拟量输入——16 路 AI 挤在半宽模块里，通过 Fieldbus HDLC 链路上报控制站（FCP270/280），比老 100 系 FBM1/2 省空间且自带 16bit ΣΔ A/D 抗干扰好。它不依赖本地 CPU 做标度变换，标度、工程量转换、断线检测全在控制站软件（System Configuration / ICC）里组态，模块只负责原始 A/D 值上传。
有一点要注意：FBM212 必须配正确端子板（100 系 TB（如 IMT25/IPT26）或 200 系底座 P0916xx），信号类型不是靠拨码而是靠端子板接线+软件组态决定。P0914XL 中 XL 通常标记扩展温度版带 Logic（早期 200 系 FBM212 分带/不带板载智能处理逻辑，混插需确认 Firmware 兼容你的 FCP 版本）。老系统从 FBM2（100 系 8AI）升 FBM212 时确认 Fieldbus Segment 负载余量——200 系耗总线电流略不同。
应用场景与行业案例
Foxboro 老系统最怕 AI 通道慢慢漂——特别是露天热电偶回路冷端补偿老化， 配合高质量 IMT/IPT 端子板冷端传感器通常能根治。16 通道高密度在改造项目中省不少机架空间。
典型场景：
- 炼油/石化 — 装置温度/压力/流量采集：16 路 4–20 mA 变磅器信号（孔板流量、压力变送器）经 进 Foxboro DCS 参与 PID 及报警。
- 火电 — 锅炉/汽机辅机模拟量监视：Pt100 热电阻（3-wire）接 + IMT 端子板，做轴承温度巡测及跳闸。
- 化工 — 反应釜 TC 温控：K 型热电偶经 IPT 冷端补偿端子板入 ，系统做线性化及高低选。
- 水处理 — pH/浊度/余氯分析仪：1–5 V 或 4–20 mA 信号直接入 。
真实案例：
某炼厂常压装置 Foxboro I/A Series（FCP270 + 100/200 混架），#3 流量回路 AI 值无规律跳变 ±5%。热工查变送器输出正常，短接 Ch6 输入端模块仍显跳——确认 Ch6 A/D 积分电容老化（老 200 系件）。库房有拆机测试好的 P0914XL，确认底座 P0916PW（兼容），断电拔出旧模块（记录 Termination 跳线！），插入新 ，上电 ICC 自动识别（Hardware → Rescan），原有 Signal Definition 不变仅需 Re-download Compound 或 Soft Reboot FCP，数值稳定。老师傅说”比换整机架省事，记得把旧板标签撕下来贴新件”。提醒： 换件后通常不需重组态 Signal Definition，但建议 ICC 中 Verify 一下 Module Type 匹配及 Channel Config 无误。
