描述
产品详情

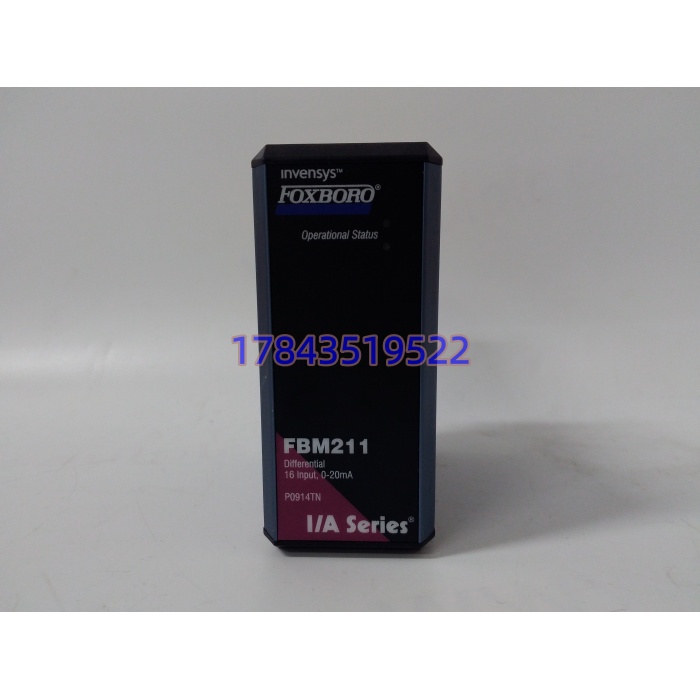

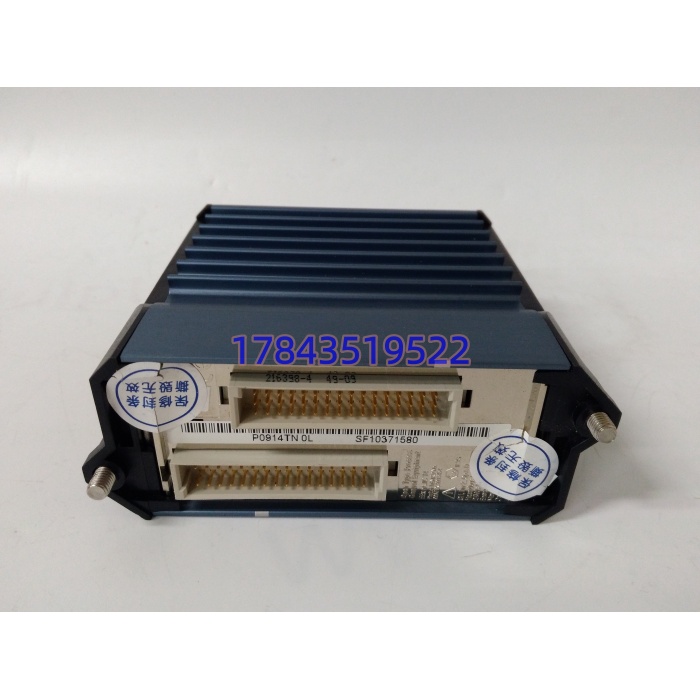

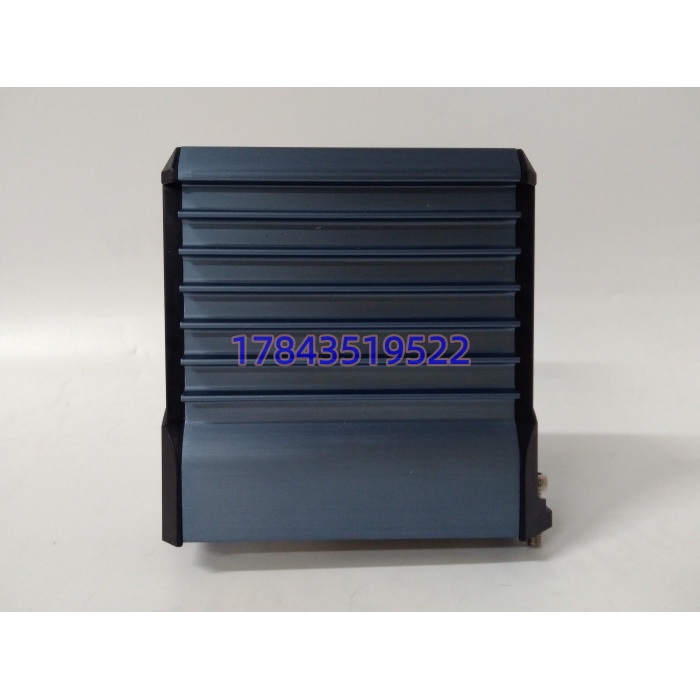

· 型号：FBM211（P0914TN）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series / Foxboro Evo（FBM200 Compact 200）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 模块定位 | 16 通道差分电流模拟量输入（Programmable AI） |
| 适配机架 | I/A Series Compact 200 / Foxboro Evo FCP270、FCP280 控制站 |
| 输入通道 | 16 路差分，每 8 通道一组电气隔离 |
| 信号范围 | 0–20.4 mA DC，标准 4–20 mA 两线制变送器兼容，单通道限流 33 mA |
| 精度 | ±0.03 % 满量程（文档值，温漂 ±50 ppm/℃） |
| A/D 架构 | Σ-Δ 转换，软件可配积分时间、变化率报警、均值滤波 |
| HART 支持 | 透明 FSK 透传 HART 5 / HART 7，不解析命令，由上位机/AMS 处理 |
| 隔离耐压 | 通道-背板 600 VAC（1 min 介电），组间隔离；共模抑制 >100 dB @ 50/60 Hz |
| 背板通信 | 冗余 2 Mbps 专有模块现场总线（非标准 Modbus TCP 背板） |
| 供电 | 背板 24 VDC（＋5 % / -10 %），典型 7 W，满负荷 11 W |
| 热插拔 | 支持在线插拔，不复位 FCP |
| 指示 | 前面板 LED（模块健康、总线通信、通道告警） |
| 端子装配 | 配 Compact 200 专用 TA 接线组件（螺丝压接，16 点） |
| 环境 | 运行 -20…+70 ℃，存储 -40…+85 ℃；G3 涂层（ISA S71.04） |
| 认证 | CE / FM Cl I Div2 / ATEX Ex ec IIC Gc（柜内安装） |
| 尺寸重量 | 约 102×45×104 mm，0.28–0.7 kg（视底座） |
| 生命周期 | I/A Series 老架延续件，Schneider 渠道按 Classic 询价，二级市场以库存尾货/翻新为主 |
产品介绍
从 E 维护者视角切：FBM211 是那种“槽位占得少、出问题查得久”的卡。它把 FBM201 的 8 通道密度翻倍到 16 通道，Compact 200 机柜里一面 18 槽能多塞一倍 AI 点，项目阶段省机架省线缆；但现场实测发现，正因为 16 点挤一块板，通道间地电位稍没排好，就是 8 个压力点一起漂，查起来比单通道故障磨人——某次罐区液位全线跳 3 % 满量程，最后定位是 TA 端子排屏蔽层多点接地把差分参考抬了。
严格来说，FBM211 只在配 FCP270 固件 v11.0 以上或 FCP280 任意现行固件时才能全 16 通道+HART 透传；老 FCP240 时代组态里要把它当“高密度 AI”单独挂设备树，直接拿 FBM201 的点表缩放会丢 HART 轮询时隙。供应链价值算笔账：一块 FBM211 管 16 台智能变送器，按石化装置一个回路误跳一次预处理降负荷 30 分钟、损失 5 万估，冷备一件的 ROI 在两个检修周期里稳回正。TCO 别只看卡价（贸易商“全新”喊 600–3000 元都有，水分在 TA 底座和 HART 透传实测），得把停机定位人工算进去。
应用场景与库存策略
模拟量采集最阴的故障不是断线（断线好查），是“HART 透传丢了一半，AMS 里变送器偶发掉线，控制侧 4–20 mA 还正常”，仪控盯 PID 不盯 HART 会话，等阀门定位器没法远程校准才反推到 FBM211 的 FSK 通路疲劳。
- 石化常减压装置液位/流量采集（FCP280 + Compact 200 机柜，每架混插 FBM211 与 FBM217）：非它不可，I/A 专有 2 Mbps 背板不通第三方；建议每面机柜按“在线块数 ×1 冷备”备，且 P0914TN 尾缀与在线一致，TA 端子排按 1:1 配比备（端子比卡先老化）。
- 电厂除灰/化水 4–20 mA 变送器群：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商现货 3–7 天，原厂按 Classic 12–20 周 NCNR 估。
- 制药批次罐温压采集（HART 变量要进 AMS）：Last-time-buy 按在线架数 ×1.5 吃进，别只买裸卡不验 HART 透传（部分翻修件把 FSK 滤波电容换了导致波特漂移）。
- 老 I/A 升 Foxboro Evo 过渡期：若规划迁 EcoStruxure 新 IO 平台， 只备现网 10 % 做桥接，不追加。
- 海上平台 MCC 间模拟采集：盐雾致背板金手指氧化；建议 与 TA 底座捆绑备货，单换卡不备底座等于半备。
某个项目里碰过这样一档：华南 LNG 接收站 BOG 压缩机厂房，16 台孔板流量计挂一块 P0914TN，暴雨季厂房接地网电位浮动，8 通道一组里前 4 点同时报“变送器故障”但电流值还在。运行当变送器坏，换了 4 台罗斯蒙特没好；最后拆 看背板金手指有硫化，TA 底座屏蔽螺钉力矩松了。从备件柜取同 P0914TN 热插拔换上，重紧 TA 屏蔽，HART 会话恢复。事后业主把 从“随坏随买”改成“每面 Compact 200 定额 1 冷备 + 每季度 HART 轮询成功率纳入仪控 KPI”，再没在雷雨季抓瞎。
