描述
产品详情

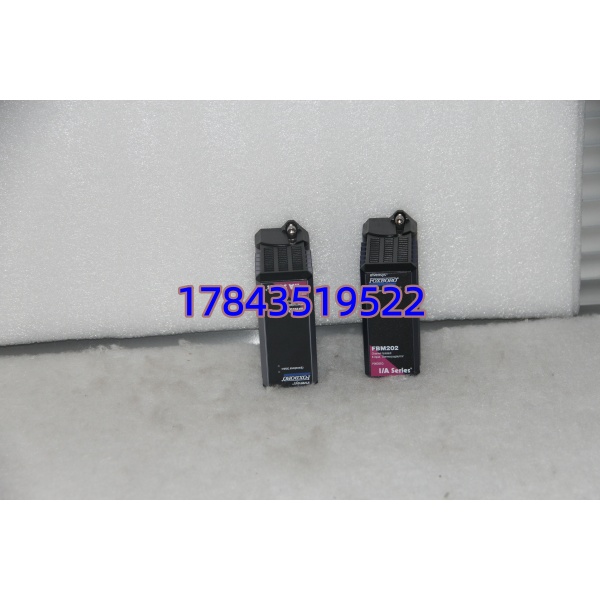

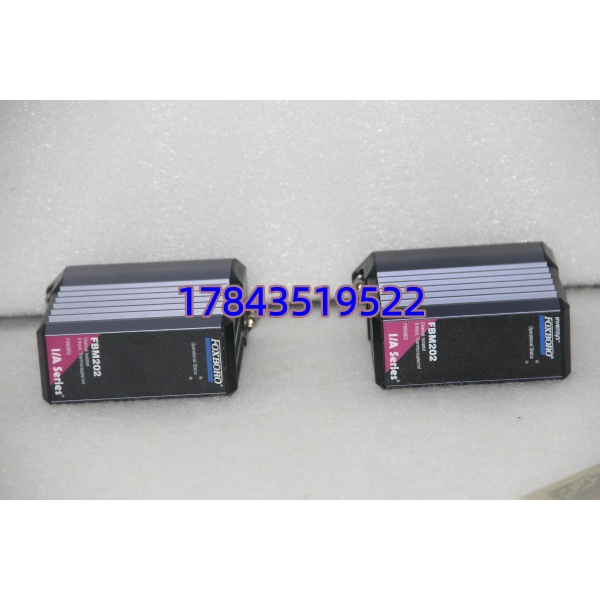

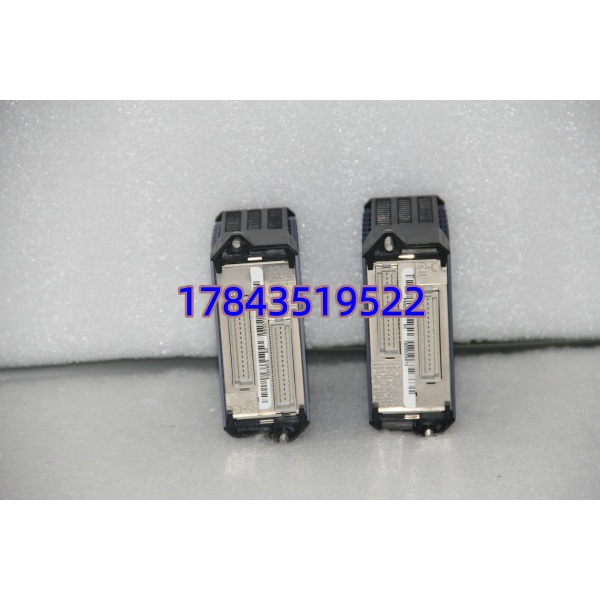

· 型号：FBM202（典型部件号 P0400YD，FBM202A/B 后缀视版本而定）
· 品牌：Foxboro（Invensys → Schneider Electric）
· 系列：I/A Series FBM200 — 模拟量输入模块（Analog Input FBM）
规格参数
- 模块类型：智能模拟量输入 Field Bus Module（带 MCU，本地通道诊断）
- 输入通道数：8 路，各通道电气隔离（channel-to-channel isolated）
- 支持信号类型：4–20 mA、0–20 mA、±20 mA、0–5 V DC、1–5 V DC（软件组态选择）
- A/D 分辨率：16 bit
- 精度：典型 ±0.1% FS（需核对具体 Firmware Rev. 和校准证书）
- 输入阻抗：电流模式 ≈ 250 Ω（典型）；电压模式 > 1 MΩ
- 开路检测：4–20 mA 模式下 < 3.6 mA 报传感器故障（Sensor Failure）
- 扫描时间：典型 55 ms / 全部通道（取决于 CP 周期和 Nodebus 负载）
- 通讯接口：Foxboro I/A Series Fieldbus（Nodebus/Component Bus），冗余总线兼容
- 安装方式：插入 I/A Series Baseplate（如 P0913……系列），带锁紧杆
- 供电：由 Baseplate 背板 +24 V DC 供电，典型功耗 < 5 W
- 工作温度：0 ~ +60℃（盘柜内），存储 -40 ~ +85℃
- 认证：cULus、CE、ABS（部分版本），RoHS 需核对生产批次
- HART 支持：标准 FBM202 无 HART；FBM202H 支持 HART 信号直通（需 HART 模件/AI Block 配置）
- 配套 TA：通常为 P0916NG（Compression TA）或 P0916NH（Screw TA），37-pin D-sub 电缆
产品介绍
FBM202 是 Foxboro I/A Series 经典的 8 通道隔离模拟量输入模块，用于把现场变送器送来的 4–20 mA（或电压信号）转换成工程单位 PV 送 Control Processor。每通道有独立 A/D 和光电隔离，某一路遭浪涌损坏通常不会波及其他通道——这是它和早期非隔离 AI 模块最大的区别，也是老装置至今还留它的理由。模块内置微处理器，可在本地做开路检测、超量程报警和工程量转换，减轻 CP 负荷。
有一点要注意：FBM202 和老款 FBM01/FBM02 在外形上相似，但背板引脚定义和 Baseplate 类型不同，混插会不识别甚至损伤。停产之后市面上流通的多为二手拆机或 NOS，买之前确认你机柜 Baseplate 是 FBM200 兼容型（带双总线连接器），并核对 CP 的 SysDef 中是否有对应 FBM202 Definition File（通常 .fbm 文件），否则新模块插上去可能报”Unknown FBM Type”。HART 应用需确认是 FBM202H 而非普通 FBM202。
应用场景与行业案例
痛点切入
我在现场遇过一回：催化裂化装置进料流量 AI 点数值跳变归零，换变送器、查安全栅都没用，最后发现 某一通道 A/D 漂移——隔离设计让其他 7 路还在跑没影响生产，但如果换成非隔离 AI 模块早全线瘫了。老炼化装置最怕 AI 模块整体挂掉导致多回路失控， 的通道隔离在关键时刻能救场。
典型场景
- 炼油/石化：流量/压力/差压变送器 4–20 mA 进 → 通道隔离防止单点浪涌拖垮整块卡件
- 电厂化学水处理：pH/电导率分析仪 4–20 mA → 需 16-bit 分辨率， 精度够用且 I/A 原生支持
- 造纸/化纤：多回路温度变送器（隔离型）→ 每通道独立组态，不必额外加隔离器
- 改扩建项目保留 I/A Series 老机架：新模块买不到，用成色好的拆机 顶替原 Baseplate 直接认载
真实案例
华东某 PTA 装置，大修后开工当天一个进料流量 AI 点突然归零又恢复、反复几次。操作员切手动维持，仪表工拿万用表量安全栅输出稳在 12 mA，怀疑 Ch3 老化。原厂已订不到新件，紧急从备件库调了一只二手 （2012年产 NOS，密封未拆），断电拔出旧模块、插入新模块——CP 自动重读 SysDef，30 秒内绿灯恢复正常，流量指示稳定。老师傅说：”这卡跑二十年不坏，一坏就是渐变漂移，现场不留备件你会很被动。”
常见问题解答 (FAQ)
支持。I/A Series FBM200 家族设计上允许带电插拔（Hot Swap），CP 会在模块重新插入后自动重读组态并恢复通讯。但操作前确认 CP 冗余正常，拔之前截图该 FBM 的 Status Display——插回去若报 Fault 你要能对比 LED 状态快速判断是接触不良还是 Baseplate 问题。
Q2：停产了用什么替代？有完全 pin-to-pin 兼容的新款吗？
Foxboro 原厂已将 列为 obsolete/legacy，官方推荐迁移路径是升级至 FBM218（Harmony 机架）或 Eclipse/Foxboro Evo FBM 系列，但那需要换 Baseplate 和可能调整 SysDef。（确认后缀 A/B/C 与你 CP 版本兼容）。不要试图用 FBM201（TC/RTD）或 FBM203（AO）顶替——引脚和功能完全不同。
FBM202H 支持 HART 信号直通（通过 AI Block 读 HART PV 或做 Plant State 管理），普通 会把 HART 调制信号当噪声滤掉。硬件可混插同一 Baseplate，但组态时需选对 FBM Type Definition，别把 HART 变送器接普通 再奇怪为啥读不到 HART 变量。
不会。FBM 组态存在 Control Processor 的 Checkpoint 里，模块本身只存 ID 和校准系数。拔旧插新后 CP 重下发组态，I/O 短暂闪烁 Fault 然后转 OK。建议先 Force/Manual 相关回路或通知操作员，避免瞬间 PV 变 BAD 触发联锁。
Q5：如何鉴别二手/拆机件成色与真伪？
看三点：① Foxboro logo + 部件号（P0400YD …）激光蚀刻清晰，无打磨重印；② 标签上 Date Code 和 S/N 可读；③ 金手指连接器无氧化发黑、插针无弯曲。上电后看 Baseplate 上 LED——OK 绿灯亮、ERR 灭，Force LED 不亮属正常。塑料严重发黄或有裂纹的慎买，背板插座应力可能导致接触不良。
Q6：配套 Termination Assembly（TA）用哪个？买模块时要一起换 TA 吗？
标准配 P0916NG（Compression TA）或 P0916NH（Screw TA），37-pin D-sub 现场电缆。TA 是无源端子排，只要簧片弹性好、无裂纹一般不用换。若你原柜是螺钉型 TA 就别乱换成压缩型——两种电缆走向和标签位置略有不同，混用易接错线。
