产品详情

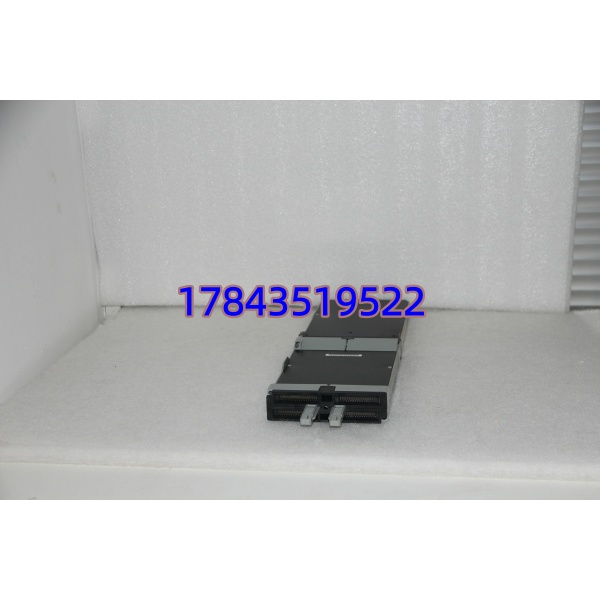

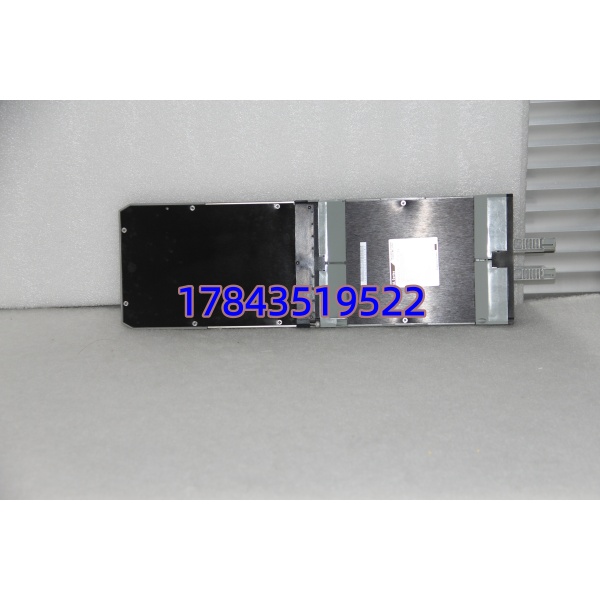

· 型号：FBM04（Part No. P0400YE / P0400YE-0J 等 Rev 变体）
· 品牌：Foxboro（Schneider Electric EcoStruxure Foxboro DCS / I/A Series）
· 系列：I/A Series FBM — 早期 Series E 或兼容 FBM200 系列底座（依现场机架版本，需核对）
规格参数
列出即可，不用表格
- 模块类型：组合模拟量输入/输出模块（4 AI + 4 AO）
- 模拟输入通道：4 路，独立
- 模拟输出通道：4 路，独立
- 信号范围：0–20 mA DC（可组态为 4–20 mA，超量程检测通常至 0–24 mA）
- 输入阻抗：典型 250 Ω（HART 环路兼容）
- 输出负载能力：典型 0–750 Ω @ 24 Vdc 外部回路供电（需现场供电或隔离栅，AO 通常为有源/无源可组态，以原厂手册为准）
- A/D 分辨率：16 bit（65,536 阶）
- D/A 分辨率：16 bit
- 测量精度：典型 ±0.1% of Full Scale（25℃，温漂需核对原厂数据）
- 通道隔离：通道间及通道—背板间光电隔离（≥500 Vdc 典型）
- 背板供电：由 FBM 机架背板提供 24 Vdc（冗余输入）
- 通讯：Foxboro I/A Series 冗余现场总线（Redundant Fieldbus / Nodebus）
- 诊断：模块 Health LED（OK / FAIL），输入超量程、输出开路检测
- 工作温度：0℃～+60℃（部分资料宽温版 -20～+70℃，以实物铭牌为准）
- 热插拔：支持在线更换（冗余现场总线组件或 CP 在线时）
- 安装：插于 I/A Series FBM 机架或配对应端子底座（早期 Series E 底板如 P0400VE 兼容，Compact 版需对应 P091x 底座——需核对现场机架类型）
产品介绍
这是 Foxboro I/A Series 早期比较经典的组合卡——一块 FBM04 同时给你 4 路 AI 采变送器（压力/流量/液位转 4–20 mA）和 4 路 AO 去控制阀或变频器的 4–20 mA 指令。对机柜槽位紧张的老装置很实用，省得分占 AI 卡和 AO 卡各一个槽。
有一点要注意：FBM04（P0400YE）是老一代 FBM，和新 FBM200 系列（FBM201/FBM202）底座不通用。它通常插在早期 Series E 机架或指定兼容底板，配对应的现场接线端子组件。AO 通道回路供电方式（有源输出还是外接回路电源通过隔离栅）要在组态里确认，接错了阀位会”满偏”或”不动”。HART 透传能力视固件版本，部分 Rev 支持 HART 读取，部分只做透明传递不经过模块解析。
应用场景与行业案例
痛点切入
我在老厂改造碰过一回：原设计单回路用独立 AI 卡采压力、AO 卡控调节阀，槽位不够扩不了。换了两块 FBM04（P0400YE）把相邻测点的 AI+AO 合并到一块，省出两个槽位给新增温度卡。唯一坑是老版 ICC 组态里 Block Type 要用 AIN 和 AOUT 分别建，不能直接拷老 AI 卡的 Compound——第一次下装后 AO 通道输出 0 mA，查出来是缺 AO Block 未激活。
典型场景
- 炼油常减压装置小回路控制：单回路温控——热电偶经温度变送器转 4–20 mA 入 AI，PID 运算后 AO 驱调节阀——一块卡搞定一个单回路，省槽位。
- 化工厂配料罐区：液位变送器 AI + 进料调节阀 AO——要求通道隔离防共模干扰，FBM04 隔离度够用。
- 老电厂化水加药系统：pH 计 4–20 mA 入 AI，计量泵冲程控制 AO——老 I/A 系统 Series E 机架原生支持，无需额外网关。
- 食品厂杀菌釜改造：保留原有 Foxboro 机架，用 FBM04 替代故障老卡——兼容原底座 P0400VE 系列，现场接线不动。
真实案例
西北某化肥厂造气工段，一块 （P0400YE Rev G）运行第 19 年，AI 通道 2 读数恒显 20.5 mA（超量程），查现场变送器正常。库房有测好的拆机件（同 Rev 相近）。确认 CP 冗余在线、邻槽模块正常后直接热更换——约 40 秒 CP 重识模块，4 个 AI PV 回 Good、AO 维持原输出无扰动（输出保持最后一个值直到新模块同步）。老师傅说：”老 Foxboro 这点厚道，AO 不掉保持，换卡不用切手动。”
常见问题解答 (FAQ)
答：支持热插拔。拔掉瞬间 AI 变 Bad，AO 通常保持最后输出值（Latch Last Value）直到新模块同步或 CP 超时动作——一般不会造成调节阀突跳，但仍建议在工艺平稳时操作。确认 CP 及现场总线冗余正常再拔。
答：不通用。（P0400YE）是早期 FBM，通常配 Series E 底板（如 P0400VE）或指定兼容底座；FBM201/202 是 FBM200 系列，配 P0914 系列底座（RH914SQ 等）。硬件插槽尺寸相似但背板定义不同，硬插可能不识别或损坏——换之前一定核对机架类型（Series E vs Compact 200）。
问：AO 通道需要外接 24 Vdc 回路电源吗？
答：通常 Foxboro AO 分”有源（Active / Current Sourcing）”和”无源（Passive / Loop Powered through external supply）”两种组态。 AO 多数应用需现场回路串 24 Vdc 电源（或通过安全栅/隔离器供电），模块本身不提供回路电源。接错 AO 无输出或满偏，查接线图确认。
问：市面基本是拆机/NOS，怎么验？
答： 停产久。查：①金手指无氧化发黑；②激光打标（假货贴纸模糊字体不一）；③上测试架跑 4 路 AI（给 4–20 mA 标准源）＋4 路 AO（串电流表读回），确认精度及线性。让卖家提供测试截图或视频。
问：换新需要重下组态或重启 CP 吗？
答：配置存在 CP Compound/Block 里。换新 后 CP 自动识别（可能弹”New Hardware”），System Management 里 Accept 即可，通常无需重下组态和重启 CP。首启建议在维护窗口确认 AIN/AOUT Block 全回 Good 再离开。
