描述
产品详情

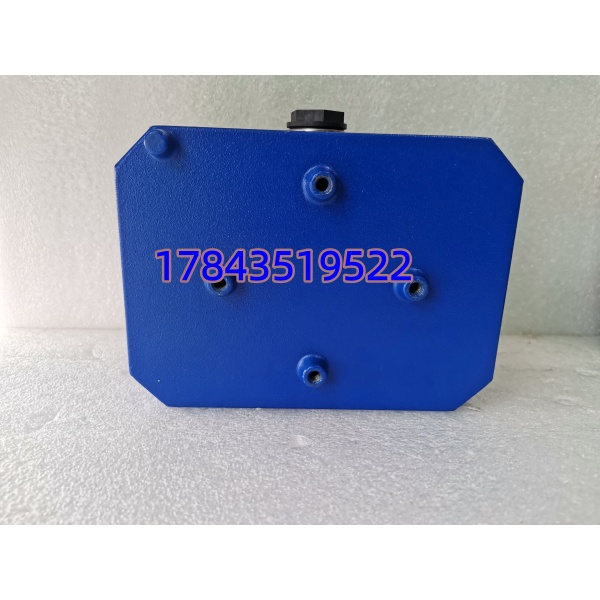

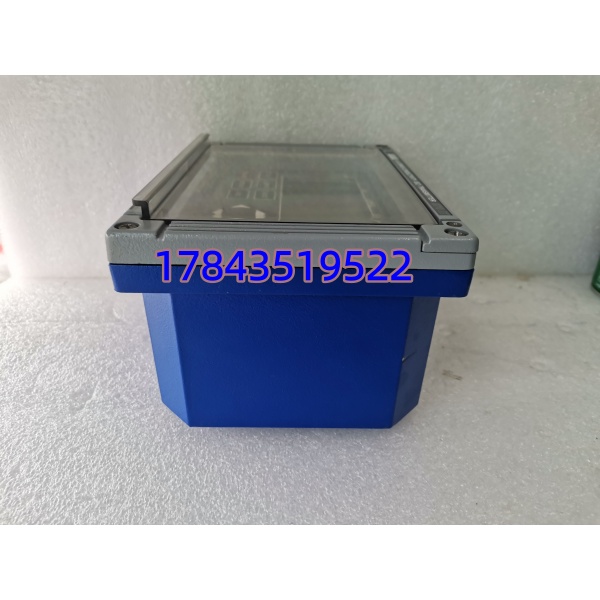

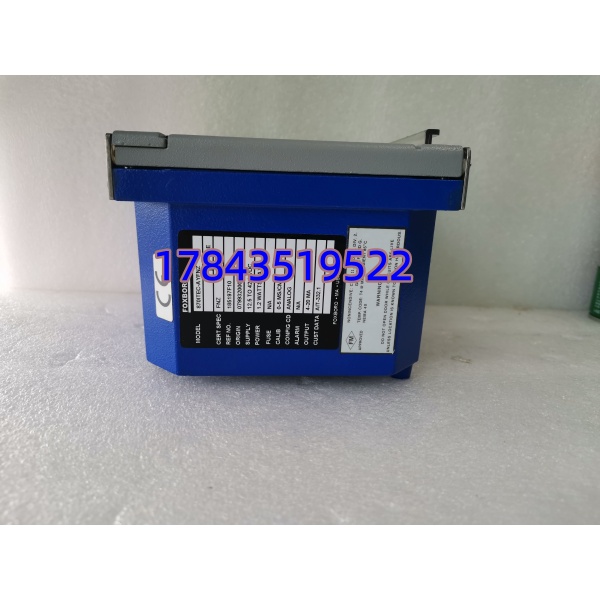

· 型号：870ITEC-AYFNZ（后缀 Z/NZ 通常代表本安认证+HART数字通讯版）
· 品牌：Foxboro / Schneider Electric（原 Invensys Process Systems）
· 系列：870 I.TEC Intelligent Transmitter — Electrodeless Conductivity & Concentration
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 870ITEC-AYFNZ（Foxboro 870 I.TEC 智能变送器，HART数字版，本安型） |
| 适用传感器 | Foxboro 871EC 系列无电极电导率传感器 / 871FT 流通式传感器（需输入 Cell Constant 校准） |
| 测量变量 | 电导率（温度补偿）/ 未补偿电导率 / 温度（三值同时内部运算，可指派至4–20mA输出） |
| 输出信号 | 4–20mA DC 两线制，线性或平方根可选；叠加 HART 5.0 / 6.0 协议（Bell 202） |
| 电源要求 | 12.5 ～ 42 V DC（由回路供电，典型 24V DC） |
| 负载阻抗 | 最大 (Vsupply－12.5V)／0.02A，典型 250～600Ω @ 24V DC |
| 精度 | ±0.1% of Span（电导率测量，依传感器Cell Factor及温度补偿质量） |
| 温度补偿 | 内置，支持 Pt100 / Pt1000 RTD 或 100kΩ NTC 热敏电阻输入（通常由871EC传感器附带） |
| 最大传感距 | 变送器↔传感器 ≤30.5 m（100 ft），依电缆规格 |
| 通讯/组态 | HART 手持器 / Foxboro I/A Series 工作站 / PC-based Configurator（870ITEC-F版特性，AYFNZ支持HART数字通讯） |
| 防爆 / 本安 | Ex ia IIC T6 Ga（本安型，ATEX / IECEx / FM / CSA 认证，依具体铭牌版本） |
| 防护等级 | IP66 / NEMA 4X（铸铝或不锈钢密封外壳，适合现场传感器接线盒旁安装） |
| 工作温度(电子) | -40℃ ～ +85℃（贮存 -40℃ ～ +85℃）；湿度 0～95% RH 非凝露 |
| 安装方式 | DIN B 头部安装（直接旋入传感器接线盒）或 墙面/盘装（依外壳选项） |
| 端子 | 螺丝端子，信号线两线进出，传感器四线接入（激励+检测） |
| 尺寸 / 重量 | 约 90×90×165 mm（墙装型外壳）；≈1.2～1.5 kg |
产品介绍
在烧碱或纯水装置碰过——871EC无电极电导率探头的读数突然飘到满量程再归零，查回路没问题，最终是870ITEC-AYFNZ内部A/D基准漂移导致HART通讯时通时断但4–20mA模拟量还勉强维持。870ITEC-AYFNZ是Foxboro专为无电极（Toroidal/Inductive）电导率传感器配的智能变送器，把探头感应到的互感信号经温度补偿、Cell Constant线性化后输出4–20mA，同时HART报文能把电导率值、温度、传感器状态（开路/短路）一并送上AMS或Foxboro I/A。(严格来说它必须配合871EC系列传感器使用并输入正确的Cell Factor——买二手件时一定要问清原配置里Sensor Type和Cell Constant，不然上电后量程对不上得重新用HART手操器写入。)
从备件库存看：Foxboro 870 I.TEC部分型号已进入Schneider Legacy Phase-out通道，全新原厂交期不稳（据渠道反馈常超20周或分配受限），市面多为撤旧翻新。它属B类慢流动关键件——化水/精处理/酸碱浓度控制离了它测不了，但正常工况很少坏（MTBF高）。建议按装置N+1冷备（每套不同浓度测点共用池），重点核验HART版本与现网I/A Series或DeltaV AMS兼容。TCO简单算：一台撤旧变送器千把元，因无备件导致阴床/混床失效未及时切换污染下游树脂，树脂再生成本是它的数十倍。请以Schneider Electric Foxboro Product Lifecycle Notice为准确认EOL。
应用场景与库存策略
无电极电导率变送器故障表现通常是输出固定在某一值（传感器开路默认20.0mA或3.6mA依组态）或HART通讯丢失——化水系统会根据电导率越限触发树脂床再生或报警，若变送器假死致超限未检出则影响除盐水品质。原厂新造收紧是真实风险。
- 电厂化学水处理（除盐水/混床/阳床） — 监测除盐水电导率、SiO₂关联估算。建议每套化水装置按N+1备1台冷件，入库前用HART手操器读Parameter List确认Firmware Rev可兼容现网AMS，并记录配套Cell Constant范围。
- 氯碱/化纤/制药 酸碱浓度控制 — 871EC测NaOH/HCl浓度经870ITEC输出参与比值控制。建议按装置独立备货，勿跨装置混用未校验Cell Factor的备件（不同浓度段Cell Constant差一个数量级）。
- 库存策略 — ABC分类归B类（关键可延迟停机），Safety Stock=全厂在线台数÷同类装置数向上取整取N+1最小值≥1，ROP在≤1件触发。二手核验：①原厂铭牌激光蚀刻SN/DateCode ②上电Loop Test强制输出4/20mA看回路稳定 ③HART Read PV/MV确认数字通讯正常 ④查菜单内Cell Constant/Unit可修改（防被锁死Read Only）。
- 生命周期动作 — 关注Schneider Electric Foxboro PCN，若EOL按
在线台数×剩余服役年×1.1LTB囤；新项目评估迁移至Schneider/E+H等现役电导率变送器时保留少量870ITEC做老节点覆盖。
真实案例：某2×600MW机组化学补给水系统用871EC+870ITEC-AYFNZ监测混床出水导电率，大修后恢复发现阴床出口电导率读数卡在0.055µS/cm不动（实际应随再生周期爬升）。现场检查回路电流正常但HART Poll无响应——拆下发现变送器端子板背面PCB有微量酸雾腐蚀痕迹（本安接线盒密封老化渗入）。库房有块早前采购同型号但未做过HART通讯测试，换上后用375手操器写入Cell Constant=0.1及Temp Comp=Pt100后恢复正常。那次后他们把”HART数字通讯握手成功”列为电导率变送器备件入库必检项——模拟量正常不代表HART活着，而AMS诊断恰恰是提前发现传感器老化的窗口。
