描述
产品深度介绍

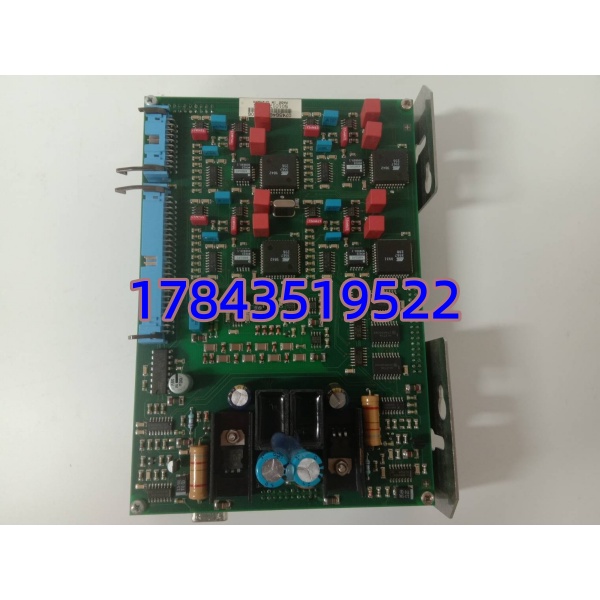

Foxboro I/A Series 机柜里那块老端子适配板烧了或丢失，FBM 跟 FTA 对插不上——0745648E（配 0745745Q）就是解决这个问题的原厂配套互连板。它不承担逻辑运算，纯粹做 FBM 背板总线到现场端子排(FTA)的物理信号桥接，确保 24 路或 32 路 AI/AO/DI/DO 信号准确无误落地到接线端子。
这板子国内炼化、电厂存量 Foxboro 系统里跑了几十年，施耐德已不单独排产。我们能拿到的是全球渠道沉淀的全新余货加筛选过的拆机件，每片做导通及外观复核。换的时候注意——它跟具体 FBM 型号和 FTA 编号强绑定（如 P0916xx 系列 FTA），下单前最好把现网 FBM+FTA 的完整编号发过来核对，别光看板子上印的 0745648E 就闭眼买，不同代 I/A Series 机笼互连板针定义略有差异。
关键技术规格
- 产品编号：0745648E（主互连板），配对件 0745745Q
- 制造商：Foxboro / Schneider Electric
- 适用系统：Foxboro I/A Series DCS — FBM 现场总线模块机架配套
- 功能类别：FBM ↔ FTA（Field Terminal Assembly）信号互连适配板 / 内部接口 PCB
- 匹配 FTA：需与 P0916xx 系列指定 FTA 配对使用（具体以现网 FBM 型号为准）
- 安装形式：FBM 机笼内插槽 或 FTA 背面螺栓固定（依具体 FTA 结构）
- 电气特性：无源信号通路（部分版本含 CJC/隔离元件视 FTA 类型）——信号调理由 FBM/IOP 完成
- 工作温度：0℃ ~ +60℃（柜内安装）
- 存储温度：-40℃ ~ +85℃
- 湿度：5%~95% RH（非冷凝）
- 防护等级：IP20（控制柜内）
- 生命周期状态：Legacy / EOL — 市面流通为渠道余货或测好拆机件
质量检测
入库验收检测
核查 Foxboro 原厂标签（0745648E / 0745745Q 字样清晰、序列号完整无涂改），比对原厂装箱单或退库证明。外观检查：PCB 敷形涂层无龟裂脱落、接插件针孔无氧化发黑、无维修动焊修补痕迹、固定孔位无开裂。如为拆机件额外确认无铜箔起皮。
导通与功能测试 (Live Test)
- 用 Fluke 115C 万用表逐信号通路测金手指/插针→FTA侧端子导通阻抗 <0.5Ω，无开路短路；
- 配合对应 FBM 机架（条件允许时）做 FTA 信号回路贯通验证；
- 目视检查 CJC 区域（如该板带热电偶冷端补偿元件）无腐蚀受潮。
出库附 Test Report（含 SN、导通测试结果、外观评级）。
最终包装
QC 签字 → 防静电袋抽真空/密封 → 气泡膜 + 加厚瓦楞纸箱 → 贴 QC Passed 标签（含检验日期）。支持发货前提供外观及导通测试照片确认。
