描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | FOXBORO FBM203（P0914SV为配套端子板型号） |
| 通道数量 | 8路RTD输入，每通道独立电气隔离 |
| 输入类型 | 2线制/3线制热电阻（RTD），支持Pt100、Pt1000、Ni100等 |
| 电阻测量范围 | 0 ~ 320Ω（标准型），另有FBM203b（0~640Ω）、FBM203c（0~30Ω）等子型号 |
| 信号转换技术 | Sigma-Delta模数转换，每通道25ms扫描周期 |
| 测量精度 | ±0.03% ~ ±0.05%量程 |
| 供电电压 | 24 V DC（支持冗余供电） |
| 功耗 | 最大 3W |
| 工作温度 | -40°C 至 +85°C |
| 防护等级 | G3级（恶劣环境），壳体为压制铝外壳 |
| 现场总线通讯 | 冗余以太网现场总线（10Mbps），通过FCM通讯组件转换 |
| 安装方式 | DIN导轨或基板安装，支持热插拔 |
产品深度介绍

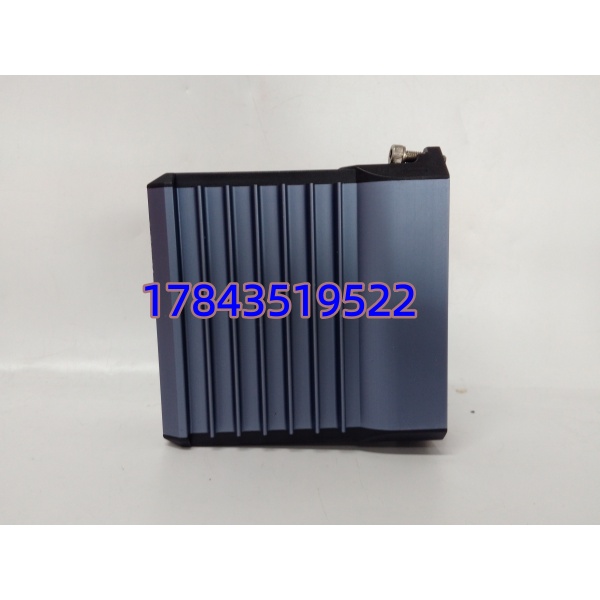

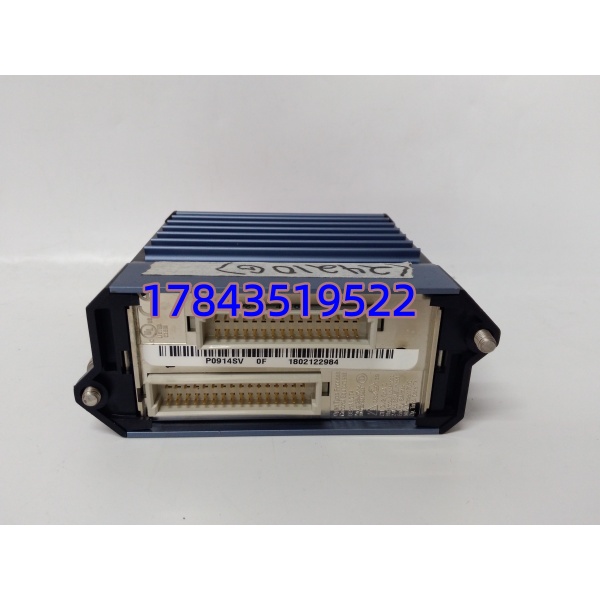

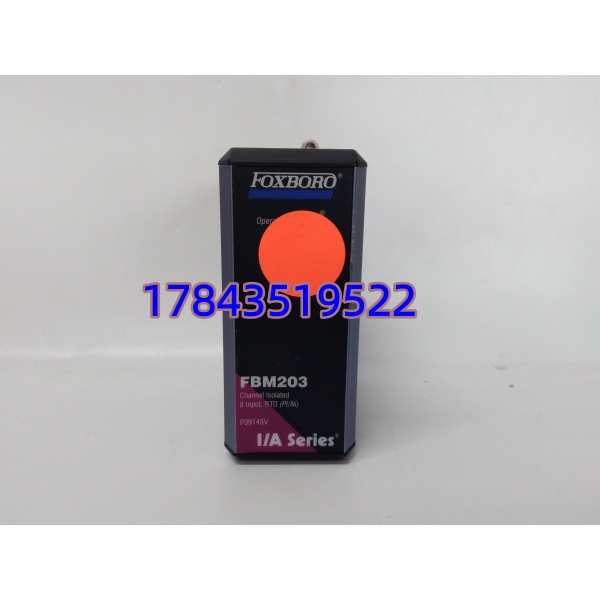

FOXBORO FBM203（配套端子板型号P0914SV）是艾默生旗下Foxboro I/A Series DCS系统的标准RTD温度信号采集模块。它承担现场热电阻传感器与控制系统之间的信号转换任务——把Pt100等传感器随温度变化的微弱电阻信号，通过Sigma-Delta模数转换器变成控制器能读的数字量，再经冗余现场总线传给主控单元。常见于化工反应釜温度监测、电厂锅炉/汽机轴瓦测温、冶金加热炉温控等关键工艺点位 。
这模块设计上最值得说的就两点：通道全隔离和恶劣环境耐受。8个输入通道互相之间、通道对地之间都做了电气隔离，现场接地不良或者某一路传感器对地短路，不会把其他通道拖死 。外壳是压制铝的，防护等级做到G3级，化工现场那种潮湿、腐蚀性气体环境它能扛住 。另外它支持热插拔，换模块不用拆现场接线，这在连续生产环境下很实用 。特别注意：FBM203有多个子型号（203/203b/203c/203d），电阻量程和接线方式不同，替换前务必核对旧件标签上的完整型号 。
应用场景与行业案例
工程痛点描述
去年秋天，浙江某精细化工园区，一个加氢反应釜的温度监测通道突然报”断线”故障。仪表工老周赶到现场排查，发现是FBM203模块的第3通道坏了。这套DCS系统已经稳定跑了8年，备件库里翻了个底朝天也没找到同型号库存。采购打电话问原厂代理，答复是订货周期4~6周。但加氢反应釜的温度控制不能停——一旦失控，整个批次就得报废。老周当时急得直拍配电柜门：”这玩意儿要是当场能换，我请你吃饭！”
典型应用场景
- 石油化工 – 反应釜温度控制
聚合反应釜、加氢反应器的多点温度监测。这类场景对测量精度和通道隔离要求极高——某一路传感器出问题不能影响其他回路。 - 电力行业 – 汽轮机轴承温度
电厂汽轮机、发电机的轴瓦温度监测，需要长期稳定运行，支持冗余现场总线保证通信不中断。 - 冶金行业 – 加热炉炉膛温控
轧钢加热炉、退火炉的多区温度采集。环境温度高、干扰大，模块必须在高温和强电磁干扰下保持稳定。 - 制药行业 – 发酵罐温度监控
GMP合规生产线的发酵罐、灭菌柜温度记录。审计时需要有完整的温度曲线数据支撑。
真实抢修案例
山东一家炼化企业的加氢装置，DCS机柜里的一块FBM203模块第5通道突然失效。仪表班长老赵用万用表测了现场Pt100阻值——正常。问题锁定在模块本身上。
他查了库房，没有备件。原厂调货4周，车间根本等不起——反应器温度监测丢一个点，工艺参数就得手动干预，操作工24小时轮班盯着，熬不了那么久。
老赵通过同行打听到我们这里有一块同型号库存，但有个疑虑：他原模块上的标签是FBM203，而我们手里这块标签印的是FBM203b。
我们让他把原模块的标签照片发过来核对，确认了电阻范围和接线方式一致。当天下午顺丰发出，第二天早上老赵收到货，模块插回基板，重新组态通道参数，系统恢复。
