描述
产品详情
· 型号：PR6425/010-100（涡流探头）+ CON011（Eddy Current Signal Converter）
· 品牌：EPRO / Emerson（德国原产）
· 系列：MMS 3000 电涡流测量系统（兼容 MMS 6000 / AMS 6300 框架）
规格参数
- 探头型号：PR6425/010-100（PR6425 系列，φ8mm 敏感元件，标称缆长通常 5m 或 3m，后缀 -100 表示特定缆长/版本，以实物铭牌为准）

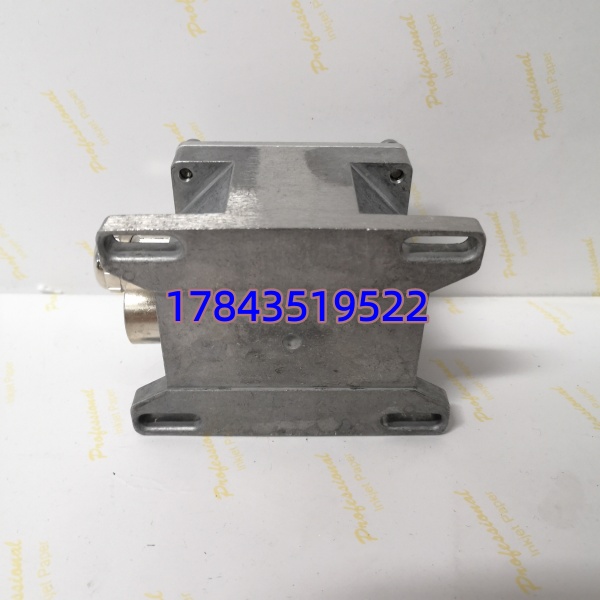

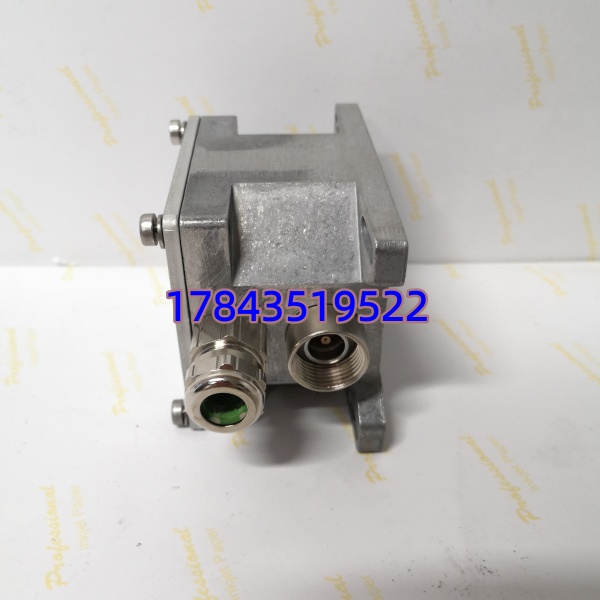

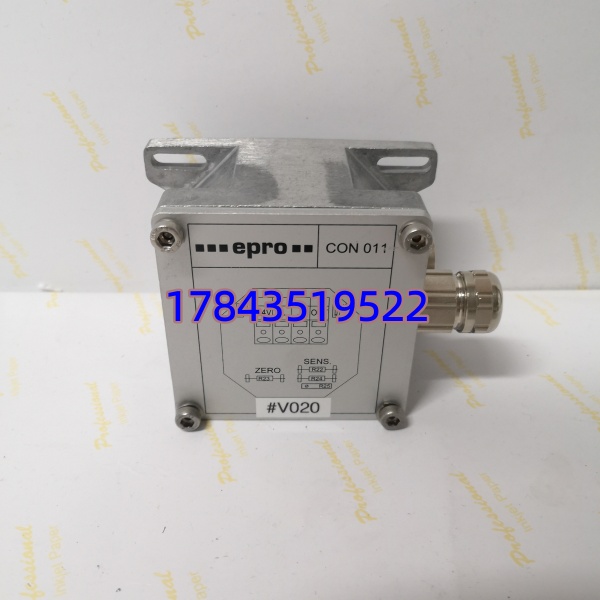

- 前置器型号：CON011（标准 DIN 轨/面板安装，配 LEMO 插座接探头）
- 探头直径：8 mm（M10×1 或 M18×1.5 安装螺纹依具体安装座，PR6425 本体 φ8 感应面）
- 线性测量范围：±2 mm（总计 4 mm 线性区），典型灵敏度为 8 mV/μm = 4 V/mm（与 CON011 配对）
- 系统非线性误差：≤ ±1 % FS（典型），合套装配合格证书一般标 ≤±0.5%～1%
- 频率响应：-3 dB 时 0～20 kHz（CON011），上升时间 <15 μs，可捕捉高频轴振分量
- 探头工作温度：-35 ℃ ～ +180 ℃（特殊定制可达 +200 ℃），前置器 -30 ℃ ～ +70 ℃
- 供电电压（CON011）：-23 V ～ -32 V DC（常用 -24 V DC），反极性保护
- 输出信号（CON011）：直流位移分量 -4 V ～ -20 V（对应线性范围中点～满量程）叠交流振动分量；内阻 ≈100 kΩ
- 探头电缆：特氟龙铠装同轴电缆，LEMO 插头对接 ，标准配 3m/5m/10m
- 隔离性能：输入/输出间及电源/信号间 500 V RMS（功能绝缘），通道间不隔离
- 防护等级：探头 IP68（可短时浸水）， IP65（防尘防喷水）
- 认证：CE、ATEX Ex ia IIC T6 Ga（需配安全栅用于 Zone 0/1）、符合 API 670 第 5 版机械保护系统要求
- 安装要求：探头端面与被测轴表面间隙典型安装位置为线性范围中点（约 1～1.5 mm 气隙，具体依间隙电压曲线），需避开轴键槽/凹槽
产品介绍
这套 PR6425/010-100 + 是 epro MMS 3000 体系里最经典的轴振/轴位移传感链：φ8mm 电涡流探头非接触感应转轴表面涡流变化，经同轴电缆送 前置器放大解调，输出含 DC 位置分量（-4～-20V）和 AC 振动分量（峰峰值正比于振动幅值），可直接进 Bently 3500/42M、EPRO MMS 6210、本特利框架或经隔离栅进 DCS AI 卡做趋势记录。
跟 LVDT 比它无机械磨损、频响高（20kHz vs LVDT 通常 <500Hz），适合高速透平机械；跟压电加速度比它能测静态位移（轴向窜动量）。 是标准版前置器，非本安型，本安场合需用 /91x 系列配安全栅。整套出厂已配对校准，现场原则上不调增益只调安装间隙（间隙电压法）。
应用场景与行业案例
凌晨两点处理过一起：汽机冲转时轴向位移保护突然报警，查 3500 发现间隙电压从 -12V 漂到 -3V，以为是探头松——结果是旧探头电缆长期弯折处屏蔽层破损引入共模干扰，前置器输出失真。换整套 + 后间隙电压稳在 -11.8V，跳闸解除。
典型场景：
- 火电/燃机电厂汽轮机：X/Y 向轴振（PR6423/）+ 轴向位移（ 配 ），信号送 3500/42M 或 MMS 6210，满足 API 670保护。
- 炼化离心压缩机/催化主风机：高转速（>10000 rpm）下监测轴轨迹和亚同步振动，20kHz 带宽足够捕捉油膜涡动特征。
- 水力发电机组：水轮机大轴摆度测量，探头 IP68 可适应潮湿廊道环境。
- 老旧 DCS 改造： 输出经隔离栅转 4–20mA 进 Honeywell/Triconex/Siemens PCS7 AI 模块做振动趋势和报警。
真实案例：南方某 135MW 机组小修后发现 #2 瓦 X 向轴振显示值偏大且有低频噪声，原备件 是五年前剩的散件未配对。临时找来 /010-100+ 原厂成套（带校准证书），拆旧换新、按原间隙电压 -12V 重新调整安装间隙（退了约 0.2mm），上电后间隙电压吻合、振动波形干净。事后核对旧探头发现是散件与现 CON021 灵敏度不匹配导致比例系数偏差——从此规定这套东西必须成套更换或重新校准，不许混用散探头。
常见问题解答 (FAQ)
A：电气上能连通，但不建议混搭不同批次散件。探头和前置器出厂是按灵敏度配对校准的（典型 4V/mm ± 匹配误差），混用会导致比例误差使轴位移读数偏差几个百分点甚至超差。新换建议成套更换或用手持 CalBox 在现场重新标定零点和满度。 与 CON021 功能类似但安装形式不同（ 面板/DIN 轨带 LEMO，CON021 DIN 轨），注意底座开孔尺寸。
Q2：探头安装间隙怎么定？调间隙用间隙电压法还是机械塞尺？
A：现场标准做法是间隙电压法——将探头对准轴平滑面，调整安装使 输出 DC 电压在线性范围中点附近（对 ±2mm 范围通常 -12V 左右，即 -4V～-20V 的中点），具体参照该探头随附的 Gap Voltage Curve。机械塞尺只做粗定位，最终必须以间隙电压为准，避开轴键槽/凹槽位置。
A： 原生输出是 -4～-20V DC（含 AC 振动叠加），需经隔离变送器（轴振→真 RMS 转 4–20mA，轴位移→直流隔离放大 4–20mA）再进 DCS AI 卡。有些厂直接送 Bently 3500/42M 或 epro MMS 6210 监测框架不做二次转换。注意极性——是负压输出，别接反。
Q4：这套符合防爆要求吗？能用于 Zone 1 危险区？
A：探头本身可用于危险区，但标准 不本安，须安装在安全区。若探头需伸入 Zone 0/1/2，要选用本安型前置器 /91x-xxx 并串联合适的安全栅（Ex ia IIC T6），同时确认整个回路的本安认证。单纯非防爆车间用标准 即可。
Q5：如何鉴别拆机件真伪和好坏？
A：看探头陶瓷端面无磕碰裂纹（这是致命伤），LEMO 插头针无氧化； 铭牌 Part No./Serial No. 清晰激光打码，与原厂格式一致；上电后无探头连接时间 ERR LED 应报警（开路检测正常），接好探头调间隙电压应在曲线合理区间。特别留意山寨探头线圈阻抗偏离标称值（典型 ≈ 7～9Ω 左右视具体子型号），用万用表可粗筛。
