描述
产品详情

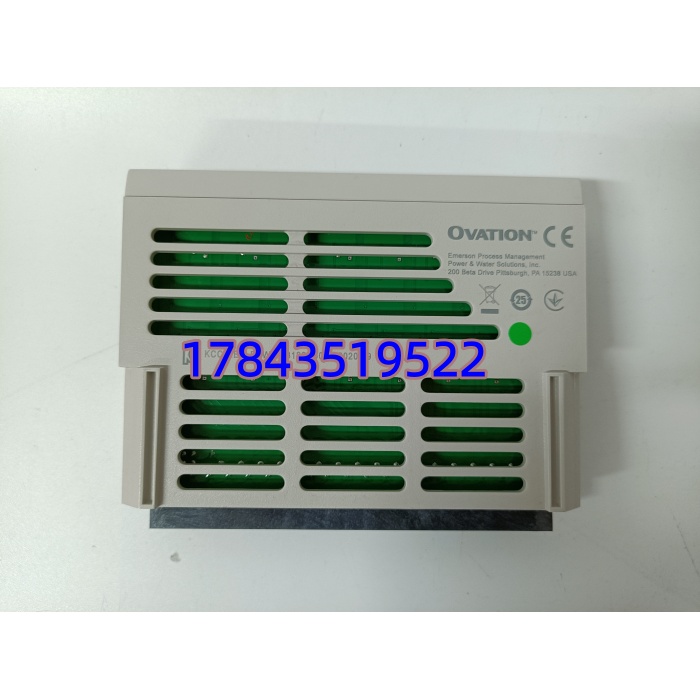

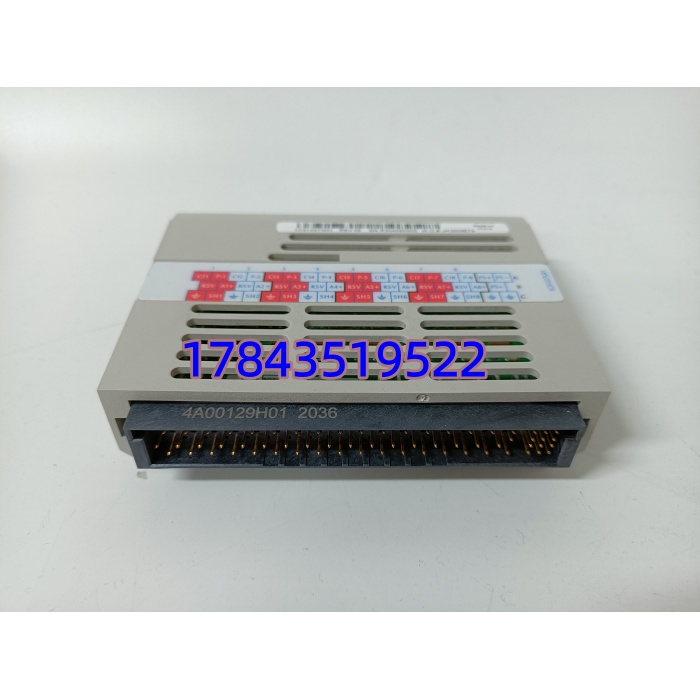

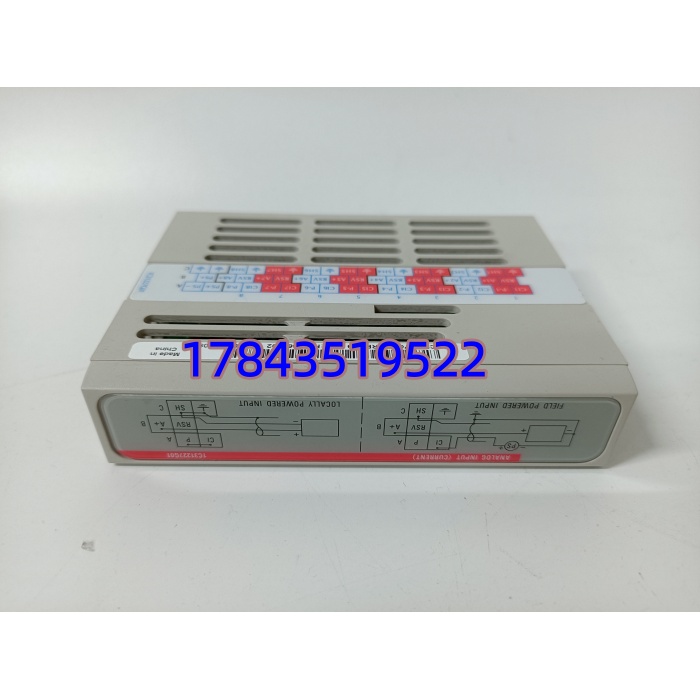

· 型号：1C31227G01
· 品牌：Westinghouse / Emerson（Ovation™ DCS）
· 系列：Ovation I/O — 32-Channel Digital Output (Transistor, Sourcing)
规格参数
- 部件号：1C31227G01（属 Ovation I/O 模块族，对应底座如 5X00063G01 / 1C31122G01 需核对）
- 系统兼容：Emerson Ovation DCS 本地 I/O 机架或远程 I/O（RIO）站，控制器如 OCR1100 / OC4000 等
- 模块类型：数字量输出（DO），固态晶体管，非继电器
- 输出形式：源型（Sourcing / PNP）— 通道闭合时模块向负载供 +24VDC，负载低端回 0V（DCOM）
- 通道数：32 路独立输出，通常分组隔离（每 8 或 16 通道共 DCOM）
- 单通道额定电流：典型 50mA，最大值 100mA（建议按 50mA 设计留余量）
- 模块总负载：推荐 ≤1.6A（32×50mA），部分资料标 Max 2A 依底座电源能力
- 负载类型：电阻性或轻度感性（继电器线圈需并续流二极管，大感性负载用继电器型 DO 如 1C31203G01）
- 输出响应时间：导通/关断 <1ms（典型值，远快于机械继电器）
- 隔离：通道组对系统背板 ≥500Vrms 光耦隔离；通道间通常不隔离，共用 DCOM
- 保护功能：每通道短路限流保护、过温保护、反极性保护；单通道短路不导致整卡宕机，报警上报 Ovation Station
- 诊断：LED 指示模块状态（OK/FAULT）及各通道 ON/OFF；输出回读校验、模块健康自检上报
- 热插拔：支持在线插拔更换（需 Ovation 控制器在线、I/O 点在 Force/Safe 态规划好，避免误动作）
- 供电：逻辑侧由 Ovation 机架背板 5V 供电，现场侧 24VDC 由 I/O 底座引入（独立隔离）
- 工作环境：0～+60℃，5%～95% RH 无凝露；存储 -40～+85℃；符合 ISA-S71.04 G1/G2/G3（部分批次）
- 安装：插 Ovation I/O Base（如 5X00063G01），锁紧杆固定，DIN 导轨/机架安装
产品介绍
1C31227G01 是 Ovation DCS 最常用的高密度 DO 卡——32 路 PNP 晶体管输出，插在 Ovation I/O 底座上接收控制器命令，直接驱动柜内中间继电器线圈、面板指示灯或送给第三方 PLC 的 24V DI。跟继电器型 DO（1C31203G01 之类）比，它没有机械触点磨损，开关快、寿命长，适合频繁动作的辅机联锁信号和状态指示。缺点是只能出 24VDC 源型且单点限 50-100mA，驱动接触器/电磁阀直接带不动，必须过中间继电器或固态继电器放大。
有一点要注意：这卡输出是 Source 型（PNP），负载另一端必须接 0V（DCOM）。如果你现场设备是 Sink 型（NPN 入，需灌电流到 0V），这卡不适用，要换 Sink 型 DO 或加接口继电器。另外换件前确认配套底座型号——不同代 Ovation Base 针定义有差异，硬插可能烧通道。
应用场景与行业案例
痛点切入：
火电厂 Ovation 系统辅机程控（吹灰、输煤、除灰）往往要上百点 DO，用继电器卡占机柜空间还老烧触点。用 1C31227G01 高密度固态 DO 驱动柜内小型中间继电器，省一半槽位，且继电器线圈短路时卡自带限流保护不炸——但前提是继电器线圈必须并续流二极管，否则感应尖峰累积会击穿输出级，我现场处理过这问题。
典型场景：
- 火电/核电 Ovation 辅机程控 — 驱动 MCC 控制柜中间继电器（启动/停止/联锁），高密度省机架
- 化工厂 SIS/CCS 接口 — 输出 Ovation 允许/复位/旁路信号给第三方安全系统或 PLC（24V PNP DI 兼容）
- 水处理/造纸 — 指示灯、声光报警器、电磁阀先导驱动（小电流 24VDC 负载直接带）
- 老 WDPFⅡ 迁移 Ovation — 1C31227G01 作 DO 替代原 WDPF DO 卡，底座重新选型适配
真实案例：
北方某 600MW 机组除灰程控，原配老继电器 DO 卡触点粘连导致仓泵误开，吹灰顺控卡死。大修时批量换成 1C31227G01 + Phoenix 中间继电器（线圈并 1N4007），每机架 DO 点数翻倍释放 4 个槽位留给后续扩建 AI。运行三年无 DO 卡故障——唯一一次报警是某继电器线圈短路，1C31227G01 限流保护触发通道 Fault LED 亮但其余 31 路正常，Ovation 诊断直接定位到具体通道，十分钟换继电器搞定。老继电器卡做不到这点。
