描述
产品详情

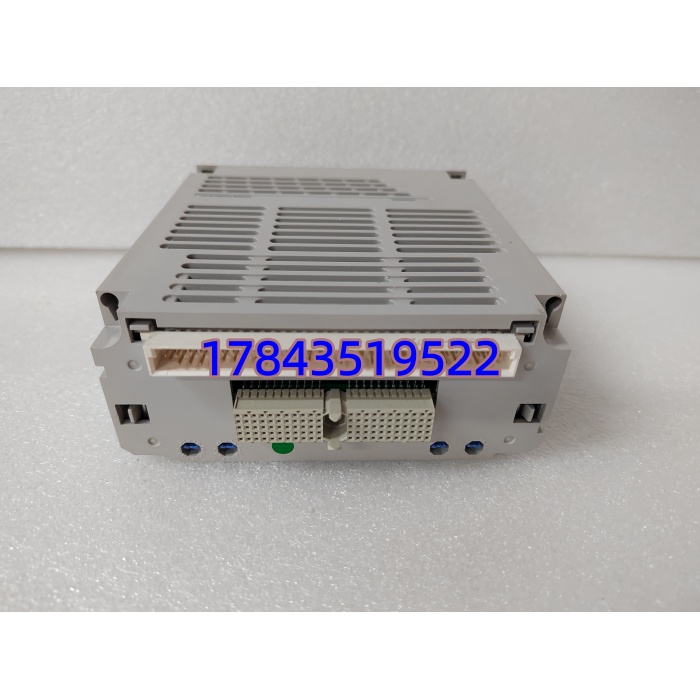

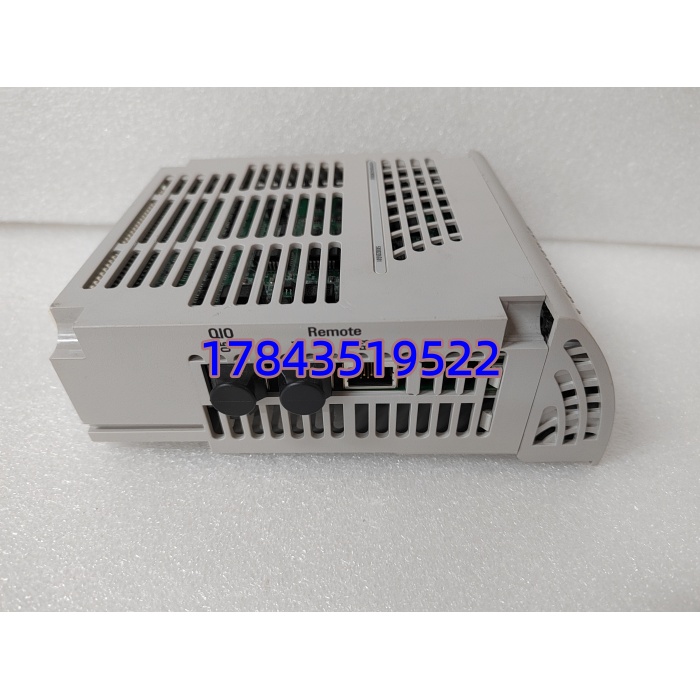

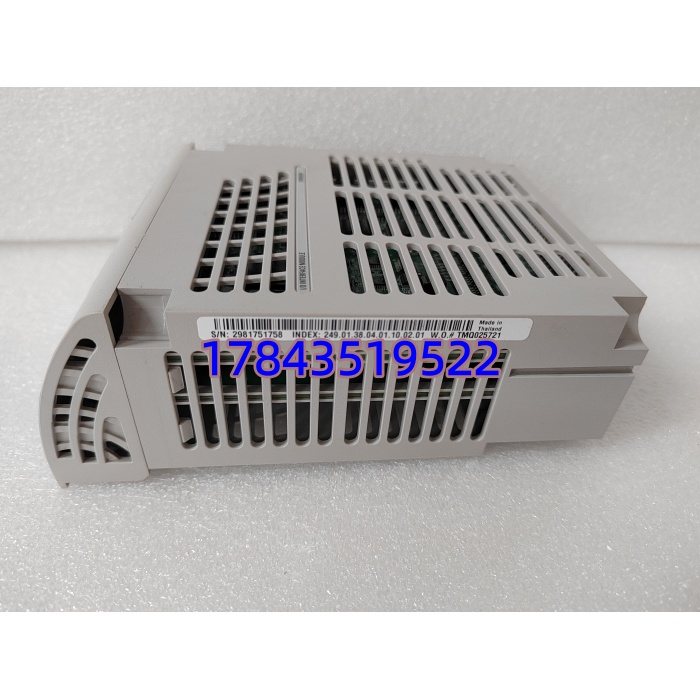

· 型号：5X00226G01
· 品牌：Westinghouse / Emerson（Ovation DCS 产品线）
· 系列：Ovation — 本地/远程 I/O 数字量输入模块（部分文献称 I/O Interface Module）
技术参数
| 项目 | 规格说明 |
|---|---|
| 产品名称 | Emerson Ovation 5X00226G01 Digital Input (DI) / I/O Interface Module |
| 零件号 | 5X00226G01（同代升级版 5X00226G02 具增强 EMI 屏蔽，引脚兼容） |
| 适用系统 | Emerson Ovation DCS — 本地 I/O 机架(LCB) 或远程 I/O Drop(RIU)，配 OC4000 控制器及对应端子块 |
| 模块类型 | 16-Channel 24 V DC Digital Input（Sinking 漏型，需外部 24V 源驱动现场开关） |
| 输入电压范围 | 标称 24 V DC，工作 18–30 V DC；逻辑”1″阈值典型 15–18 V DC |
| 输入电流 | ≈ 4 mA @ 24 V DC（每通道） |
| 通道隔离 | 光电隔离(Optical Isolation)，现场侧与系统背板 ≥500 V AC 试验电压 |
| 响应时间 | 典型 < 10 ms（滤波器可软件配置快/慢模式，依 Drop 组态而定） |
| 状态指示 | 前面板 LED：OK（模块健康·绿）、Active（通信·黄绿）、各通道状态点灯（ON·黄） |
| 背板供电 | +5 V DC 由 Ovation I/O 机架背板提供（自身不外接电源，端子块供现场 24V 公共） |
| 热插拔 | 支持在线更换（建议确认控制器冗余或 I/O 非单点关键后操作） |
| 配套端子块 | 须匹配 Ovation 标准 DI 端子块（如 TC-XXXX 系列，依机架版本——请以原厂 I/O Reference Manual 为准） |
| 工作温度 | 0 ℃ ～ +60 ℃（存储 -40 ℃ ～ +85 ℃） |
| 湿度 / 防护 | 5%–95% RH 非凝露，IP20（须装于封闭控制柜） |
| EMC / 认证 | 符合 IEC 61000-6-2/6-4、FCC Part 15 Class A、CE / UL —— 请以 Emerson Ovation Datasheet 为准 |
| 尺寸 / 重量 | 约 127 × 51 × 102 mm（Ovation 单槽宽），≈0.3 kg |
| 质保 | 全新原装 12 个月；测试拆机件 3–6 个月（购买时确认是否含配套端子块） |
产品介绍
大、中型火电厂辅网或化水系统改造时，Ovation Station 偶发某段 DI 点全不刷新——先查保险和现场 24V 公共，若端子电压正常但模块 OK 灯不亮或所有通道 LED 暗，大概率是 5X00226G01 上老化光耦或背板金手指氧化。这卡在 Ovation 架构里只干一件事：把现场开关/接近开关的 24V 状态经光电隔离送进控制器，不参与模拟量处理也不是电源模块（网上有商家把它标成电源件，那是误导）。某个项目里碰到过端子块螺丝压线松脱被误判为模块坏，换板前建议先紧一遍端子排再下结论。
严格来说 5X00226G01 只适配 Ovation I/O 机架及对应 DI 端子块，不能塞进 WDPF II 老机架或 Bailey/ABB 背板。Emerson 已进入 EOL（End of Life）过渡期，新订困难，我们靠全球渠道收实测合格库存——出库每块逐通道通断测试并附截图，太原有库存通常当日发顺丰。
替换与升级建议
✅ 直接替换
- 5X00226G01 ↔ 5X00226G01（任意批次/revision）：同型号直接互换，拔旧插新上电自检即 OK，工作量 ≈ 插拔 3 分钟 + 确认通道状态
- 5X00226G02（增强 EMI 屏蔽版）可向下兼容替入原 G01 槽位——引脚一致、固件识别兼容，建议新订无 G01 时首选 G02
⚠️ 软件兼容（需关注）
- 极早期 Ovation Drop 固件（pre-v3.x 以前）扫描新批次 G01/G02 可能报”Unknown Module”——功能正常但通常建议同步更新 Drop 固件/IOC image 消除告警，约 30–60 分钟停机窗口
- 更换时须确认配套 DI 端子块型号与现机架匹配（TC-type terminal block），端子块本身不通用跨代混用
❌ 硬件不兼容
- WDPF / WDPF II 老系统 DI 卡、ABB AC 800M S800 DI、Honeywell C300 I/O、Bently Nevada 3500——背板机械与 OCN（Ovation Control Network）协议均不同，严禁混插
- 5X00226G01 不能替 AO/AI/DO 卡或电源模块（如 1X00509G02 等）
若贵司现装模块印有其他近似编码（如 5X00226G03 等）或不确定端子块型号，拍机架内槽位标签+模块正面照发来核实完整 BOM 再下单。
