描述
产品详情

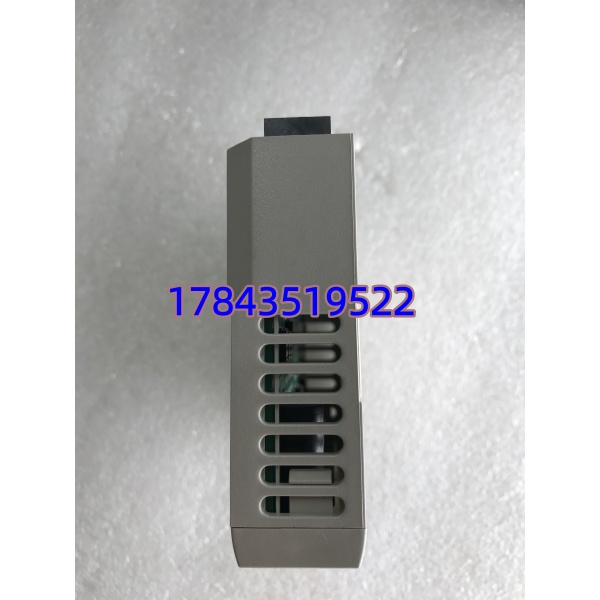

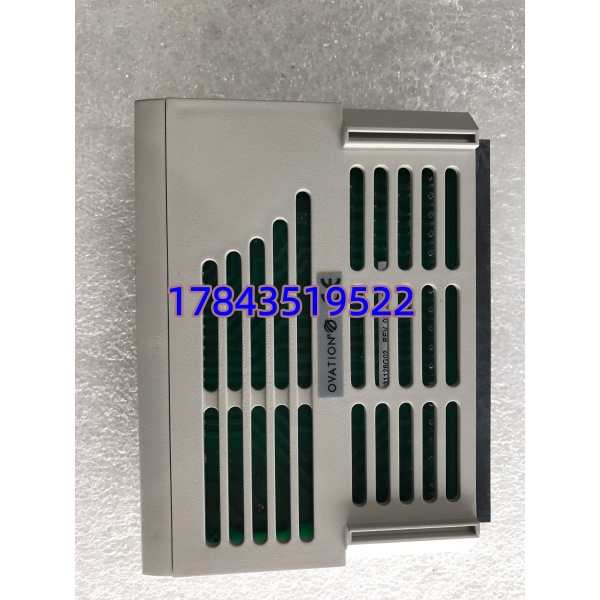

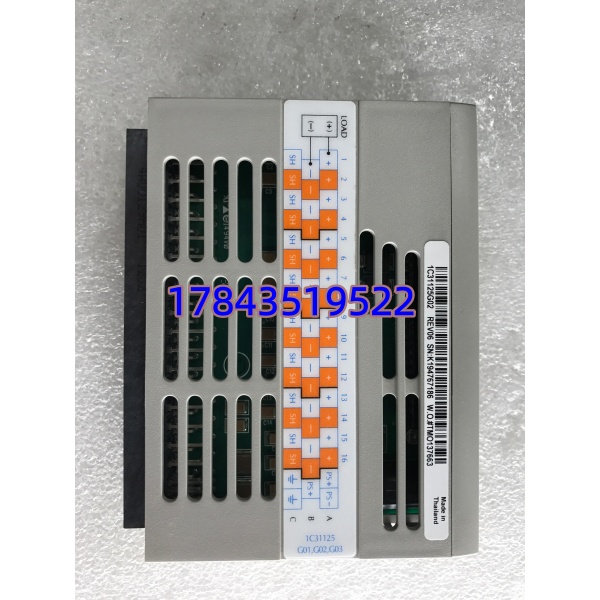

· 型号：1C31125G02
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation）
· 系列：Ovation DCS — Digital Output Personality Module (PMOD for DO EMOD 1C31122Gxx)
规格参数
- 模块类型：DO Personality Module（PMOD），特性/接口定义卡，无功率器件
- 配套 EMOD：须与数字量输出电子模块 1C31122G01/G02（DO EMOD）配合使用，插 EMOD 顶部 PMOD 插槽
- 功能：内置 EEPROM 存储模块类型 ID、输出特性代码（此 G02 通常对应继电器型输出——8ch Form C 或 16ch Form A，依端子块为 120V AC/DC 或 24V DC 湿/干接点，需核对/以原厂手册为准）
- 输出定义由 PMOD 决定：继电器型干接点（NO/NC）或湿接点，电压等级由现场电源经端子块提供（典型 24V DC 或 120V AC/DC 依系统配置）
- 物理接口：与 EMOD 通过针排对接，前端面对现场端子块（FTA）连接
- 指示灯：无独立 LED，状态显示依赖下方 EMOD（PWR/RUN/FAULT/点 LED）
- 热插拔：支持（Ovation I/O 机箱热插拔设计，更换 PMOD 时建议确认系统 scan 状态）
- 安装：Ovation I/O 机箱插槽—先插 EMOD 入 I/O 槽 → 将 PMOD 插入 EMOD 上槽 → 装对应 DO 端子块（FTA）
- 尺寸：约 100×50×25 mm（PMOD 小型板），重量 ≈0.1 kg
- 工作环境：0～+60℃（同 I/O 机箱），存储 -40～+85℃，湿度 5～95% 非冷凝
- 认证：CE / UL / CSA
- 状态：随 Ovation 早期硬件 EOL，新系统用新代 PMOD（如 5X 系列），老线 MRO 需严格同号匹配
产品介绍
Ovation DCS 的 I/O 设计是”电子模块(EMOD)+特性模块(PMOD)”分离——EMOD 管信号处理和背板通讯，PMOD（就是 1C31125G02）管你这槽到底是继电器输出、晶体管 24V、还是 120V AC 类型。它本身不驱动负载，只通过 EEPROM ID 告诉控制器”我配的是哪种 DO 卡”，并参与信号调理路径选择。换 PMOD 不改 EMOD 可变更输出类型（前提是端子块和负载匹配）。
坦白讲这是最容易在备件库里搞混的件——有人以为它是独立 DO 卡去买来插 I/O 槽，插不进或系统报 Unknown Module。它必须配合 1C31122G01 这类 DO EMOD 用。老电厂 Ovation 柜若报”DO Module Type Mismatch”或 PMOD 丢失（接触氧化），换这块小板就能恢复，不必换整个 EMOD。
应用场景与行业案例
痛点： 我在电厂遇过 Ovation 辅机柜，DO 槽（1C31122G01+1C31125G02）突然所有 8 个继电器点指令发出但现场无动作——查 EMOD PWR/RUN 灯正常，端子块 120V AC 到 COM 正常，最终发现是 PMOD 金手指氧化导致 ID 读不到，系统悄默切到”Output Inhibit”防误动。用无水乙醇擦 PMOD 针排重插恢复；若氧化严重需换 PMOD。这种故障现象像”继电器不吸合”，根因在巴掌大的 PMOD 接触不良。
典型场景：
- 火电厂/水处理 Ovation 系统 DO 柜——配 1C31122G01 EMOD 做继电器型干接点输出（驱动 MCR 柜中间继电器/接触器）
- 老线 MRO 替换丢失/氧化 PMOD——原位插回 EMOD 上槽，Ovation 自动重读 ID 不需重下组态
- 变更 DO 类型时（如 24V 晶体管→继电器）——换 PMOD + 对应端子块（需确认 EMOD 固件支持）
- 柜内备件——低值但缺了 DO 槽报 Type Mismatch 无法运行
真实案例：
南方某 300MW 机组除灰 Ovation 系统，DO 槽原配 1C31122G01+1C31125G02（继电器型 8ch 120V AC）。年度清扫拔模块吹灰，复原后 Ovation Station 报”Slot 5 DO Module — Type Mismatch / PMOD Not Detected”，所有除灰阀控制令失效。先疑 EMOD 坏，互换邻槽 EMOD 同一报错跟槽走→确认 PMOD 针脚氧化（库房存放受潮）。库房有一块测好 1C31125G02，插 EMOD 上槽→上电→控制器自动识别 DO Type→报警消失恢复控制。后来点检把各型 PMOD（DI/DO AI AO 对应型号）也列入 A 类备件清单——不只备大卡。我常说：Ovation 最易被忽视的故障点就是这块指甲大的 PMOD，它不驱动负载，但它丢了 ID 整槽 DO 哑火。
常见问题解答 (FAQ)
Q1：1C31125G02 是独立 DO 卡吗？能单独插 I/O 槽工作吗？
不是，也不能。它是 DO Personality Module（PMOD），必须插在 DO 电子模块（1C31122G01 等 EMOD）顶部专用插槽才能用。I/O 槽位插 EMOD，PMOD 依附于 EMOD。单独买来插 I/O 槽系统不识别且物理不匹配。
Q2：和 1C31125G01 / G03 等其它 DO PMOD 能互替吗？
不能乱换。G01/G02/G03 对应不同输出特性（如 G01=晶体管 24V DC，G02=继电器型 120V AC/DC 或 24V 湿接点，G03=高压 240V AC 等——依你原系统 FTA 端子块而定）。换错 PMOD 类型控制器报 Type Mismatch 且可能输出特性不符负载要求。MRO 严格按原件完整 MLFB 采购。
Q3：支持热插拔吗？更换步骤？
Ovation I/O 机箱支持热插拔。步骤：确认该 DO 槽可短暂失去输出（或系统已置 Safe State）→戴防静电腕带→拔旧 PMOD（先拔 PMOD 再拔 EMOD 若需换 EMOD）→插新 PMOD 确保到位→观察 EMOD OK LED 及 Ovation Station Slot Status 变 Good→确认输出功能恢复。若只换 PMOD 不碰 EMOD 更快。
