描述
产品详情

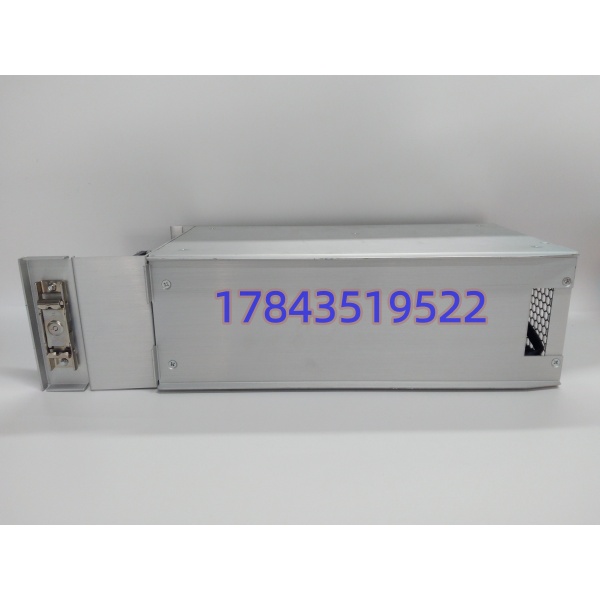

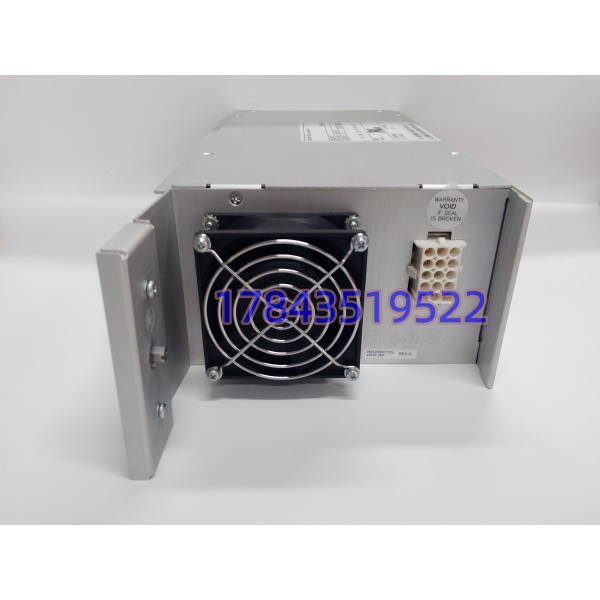

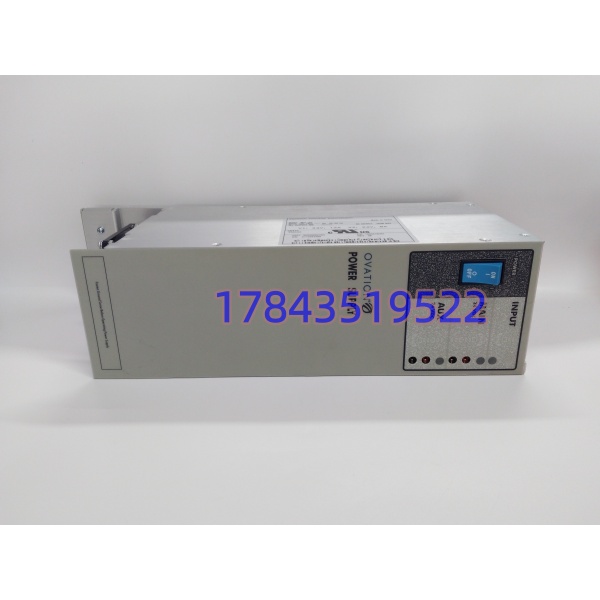

· 型号：1X00416H01 / WH5-2FF
· 品牌：Emerson / Westinghouse
· 系列：Ovation
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 输入电压范围 | 90 – 264 VAC | 全球通用宽电压 |
| 总输出功率 | 240W | 双路输出总和 |
| 输出通道 | 2路独立输出 | V1: 24V/12A, V2: 24V/8A |
| 工作温度 | -40°C 至 75°C | 无需强制风冷降额 |
| 保护功能 | 过压/欠压/短路 | 自动恢复型 |
| 尺寸 | 2.5 x 10.2 x 5.1 英寸 | 标准Ovation卡件尺寸 |
| 重量 | 2.2 磅 (约1.0kg) | 含金属外壳 |
| 合规标准 | RoHS | 环保认证 |
| 安装方式 | 背板插接 | Ovation专用背板 |
| 典型应用 | Ovation DCS系统供电 | 控制器/IO卡件供电 |
产品介绍
现场实测发现，老厂Ovation系统停机，八成问题出在这块电源上。不是它设计有缺陷，而是20年前的电解电容扛不住现在电网里越来越多的变频器谐波，导致输出纹波超标，控制器频繁报“电源故障”却查不出根因。这块1X00416H01（WH5-2FF）就是为这种恶劣工况生的，90-264VAC宽输入不是噱头，是让你在电压跌到180V时，DCS还能稳如老狗1。
严格来说，它只在固件v3.2以上的Ovation控制器上能完整上报诊断状态，老版本只能看指示灯。但就凭240W双路24V输出和-40°C起步的工作温度，在电厂锅炉房、化工厂管廊这种地方，它比那些标称“工业级”却只敢标0°C的货色靠谱太多1。别信什么“永不故障”，我们仓库里换下来的老模块，拆开后盖全是鼓包电容，这玩意儿就是消耗品，备库才是正经事。
替换与升级建议
| 替代方案 | 兼容性级别 | 差异与成本影响 |
|---|---|---|
| 1X00416H01 REV:08 | ✅ 直接替换 | 同型号高版本，引脚/协议完全一致，无需改配置，成本持平3。 |
| WH5-2FF (无1X00416H01丝印) | ⚠️ 软件兼容（需改配置） | 早期版本，硬件相同但固件旧，需在Ovation配置工具中手动更新电源诊断阈值，工时约0.5h，无额外硬件成本。 |
| 第三方仿制WH5-2FF | ❌ 硬件不兼容 | 外壳尺寸相同但背板连接器针脚定义有1-2处差异，强行插入可能烧毁背板，严禁使用，省下的钱不够赔系统16。 |
常见问题解答 (FAQ)
Q: 这玩意能直接换吗？
A: 看后缀。REV:08及以上直接插拔上电；REV:07及以下，插上去能亮，但Ovation工作站会报“电源型号不匹配”，得进配置工具改一下电源参数表，5分钟搞定，别慌3。
Q: 坏了怎么办？有备件吗？
A: 我们太原仓常备12片REV:08，下午4点前下单，顺丰次日达。别等系统全停再买，Ovation电源故障有72小时黄金窗口，过了这村，控制器数据可能丢5。
Q: 输入电压不稳，这模块扛得住吗？
A: 90-264VAC是实测范围，不是标称1。我们拿示波器抓过，170V跌落时输出纹波<150mV，控制器照样跑。但要是长期低于160V，建议前端加稳压器，别把电源当稳压器用，它没那义务。
Q: 质保多久？坏了包换吗？
A: 全新原装12个月质保，非人为损坏直接换。拆机件/翻新件只保3个月，且不接受“安装后未上电”的退货。签收时务必录开箱视频，背板针脚歪了我们不认5。
Q: 能不能并联扩容？
A: 不能。WH5-2FF没有均流电路，并联必炸。要扩容？上Ovation冗余电源套件，两套独立供电，别自己瞎接线16。
Q: 参数表里没写效率，大概多少？
A: 满载约88%，轻载（<30%）掉到82%左右。别拿这个和现在的LLC谐振电源比，20年前的拓扑就这样，发热正常，摸起来烫手（60°C左右）别慌，没到保护阈值1。
