产品详情

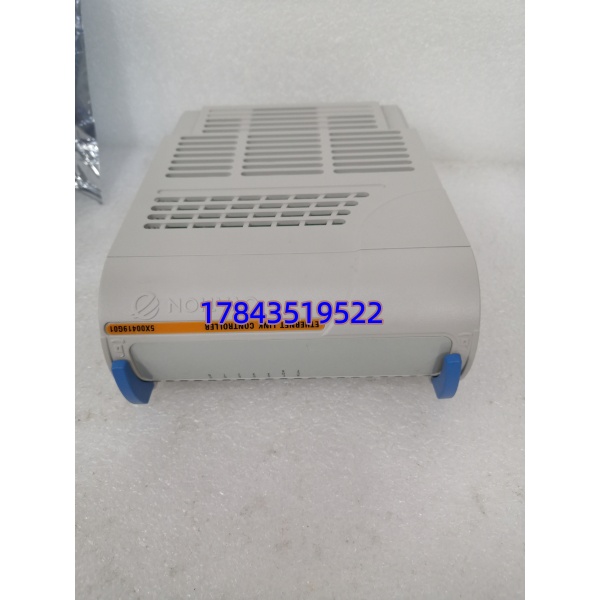

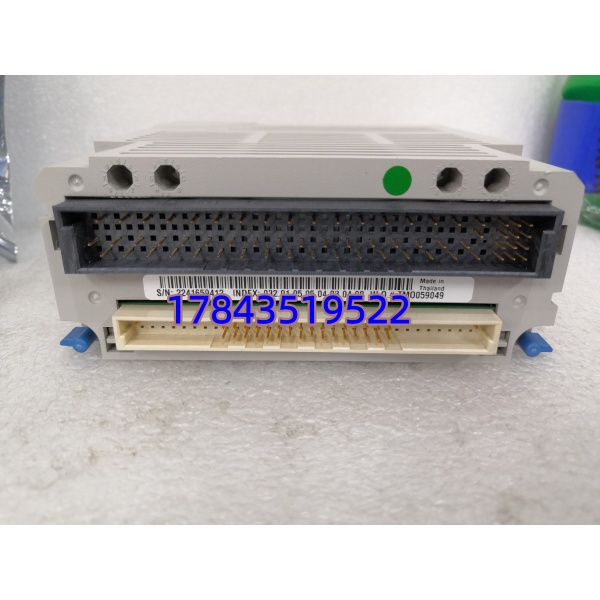

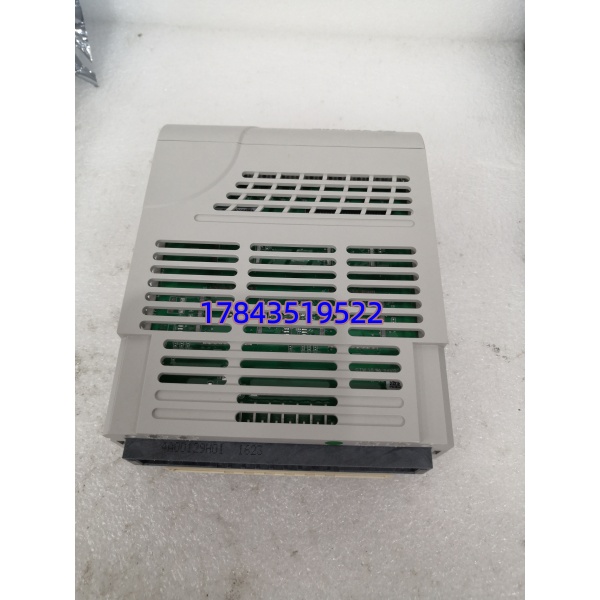

· 型号：5X00419G01
· 品牌：Emerson / Westinghouse（Ovation 系列）
· 系列：Ovation DCS Ethernet Link Controller / Process Control Module
规格参数
- 产品型号：5X00419G01
- 制造商：Emerson Automation Solutions（原 Westinghouse Ovation）
- 产品类别：Ovation Ethernet Link Controller / 高级过程控制模块
- 供电电压：24 VDC（标称，允许 18～30 VDC）
- 典型功耗：≤5 W（空载～满载）
- 网络接口：1～2 × RJ45（10/100Base-T），部分批次支持千兆
- 支持协议：TCP/IP、UDP、Modbus/TCP、Ovation 私有协议；部分资料提及 PROFIBUS-DP 兼容底座配置
- I/O 能力：依固件版本可管理本地 I/O 扫描或纯作网络桥接（严格来说，它主要在 Ovation 1X00569H01 配对使用时作以太网链路，单独插机架时功能依站点组态决定）
- 隔离电压：通道/电源对地 ≥500 V AC（典型）
- MTBF：≈150,000 小时（厂商典型值）
- 工作温度：-20℃ ～ +60℃（部分渠道标 -40～+70℃，以原厂手册为准）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%～95% RH（非冷凝）
- 安装方式：Ovation 标准 I/O 或控制器机架插槽直插，带导轨锁紧
- 尺寸（约）：150×100×50 mm（依版本）
- 重量：≈0.19～0.42 kg
- 认证：CE、UL、RoHS/WEEE 合规
- 固件兼容性提示：需与 Ovation 系统软件版本匹配（通常 Ovation Rev. 3.x 以上支持，旧 Rev. 2.x 需确认补丁）
产品介绍
现场实测发现，Ovation 站间通讯偶尔报”Link Loss”却查不出网线问题——最后定位到就是这只 5X00419G01 以太网链路模块内部 PHY 芯片热衰，插拔重启暂时恢复但早晚要挂。它本质上是一块带嵌入式固件的通信/控制卡，插在 Ovation 机架里把控制器数据桥接到厂级以太网（或做本地回路控制），是 DCS 网络层的咽喉节点之一。
从供应链看，Emerson 对 Ovation 早期硬件已逐步停止持续生产，全新原厂盒基本绝迹，市面流通以 New Surplus（NOS）和测试翻新版为主。单价通常在 ¥4k～¥12k（视成色和渠道），但它是 B～A 类可用性影响件——这台模块宕机会让整对控制器或部分站脱网，排查耗时远超模块本身价值。建议把它纳入关键冷备清单，配合 Last-Time-Buy 评估囤货，比停机后全球扫货现实得多。
应用场景与库存策略
Ovation 以太网链路模块失效的典型征兆是：控制器运行正常但上位机偶发通讯中断、站状态黄闪、或 HMI 显示”Station Offline”却 Ping 不通——先别急着查交换机，这玩意儿软故障极隐蔽。
- 火电厂单元机组 Ovation 控制站：作为 #1/#2 控制站上行以太网接口 — 非它不可因需 Ovation 背板握手 — 建议每对冗余控制器架构备 1 件冷备（Min=1,Max=2），年度点检确认固件版本匹配。
- 石化炼化装置区 Ovation 过程站：用于装置级数据上传 MES/厂级网络 — 可与维保商签 VMI，或区域内多套装置共享 1 件应急。
- 水处理/市政大型泵站 Ovation 小型站：用量少但交期长 — 建议借大修窗口购入 1 件 NOS 封存，不做零库存赌注。
- ABC 分类建议：归为 C～B 类金额、A 类网络可用性影响 → 安全库存 SS=1，ROP=0（缺即触发询价），Legacy 状态启动 Last-Time-Buy 评估。
真实案例：西北某 2×330MW 自备电厂 2021 年秋检期间 #1 机 Ovation 2# 控制站频繁”脱网—自恢复—再脱网”，热控班换过交换机、重做网线、查过核心路由均无果。最终借兄弟单位一件 5X00419G01 做交叉替换验证，换下旧件后通讯稳如磐石——旧件上机初测 LED 正常但高温运行 20 分钟后 PHY 丢包率飙到 30%+。该厂随后把 Ovation 以太网链路模块加入”必保冷备清单”，并在次年大修前完成战略采购。教训很简单：网络类模块不坏则已，一坏就是间歇性疑难，有件在手省三天排查。
常见问题解答 (FAQ)
Q1：这型号是原厂已停产吗？现在还能订全新件吗？
Emerson 对 Ovation 早期模块多已转入 Legacy/Phased-out，原厂全新持续制造基本停止，主要通过 NOS（New Old Stock）或经测翻新版供应。建议立即做 Last-Time-Buy 评估——若贵厂仍大量在用建议至少囤 1 件。请以 Emerson 官方产品生命周期公告为准。
Q2：5X00419G01 能和 1X00569H01 混用或互相替代吗？
部分渠道将二者列为配对或关联件（1X00569H01 常作配套以太网模块），但 不可随意单向替代——必须核对贵司 Ovation 机架 BOM 及组态中指定的 Part Number，跨型号插可能不被识别或报配置不匹配。
Q3：买 NOS/翻新件怎么把关？
要求卖家提供：① 序列号及原厂标签照片 ② 上机或仿真台测试报告（上电自检通过、以太网口 Link/Activity 正常、固件版本可读）③ 不少于 12 个月质保。到货入库前做 2 小时常温上电烤机 + 网口连通性测试。
