描述
产品详情

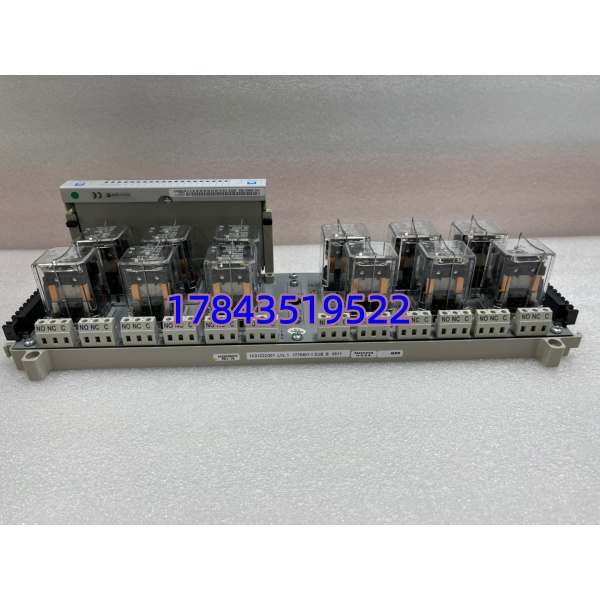

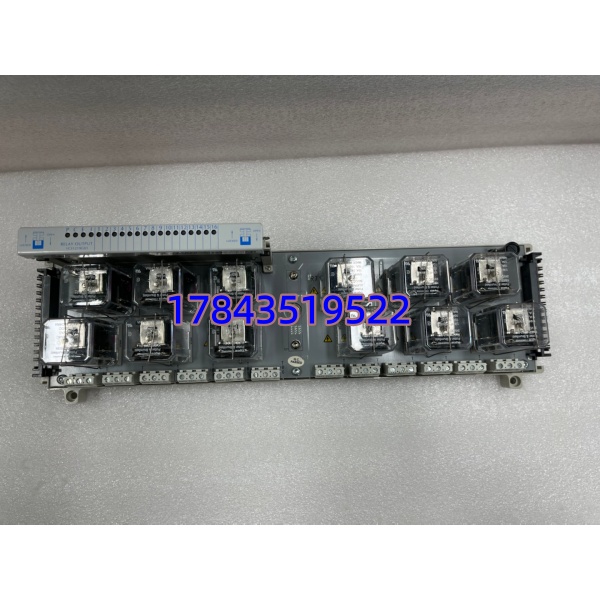

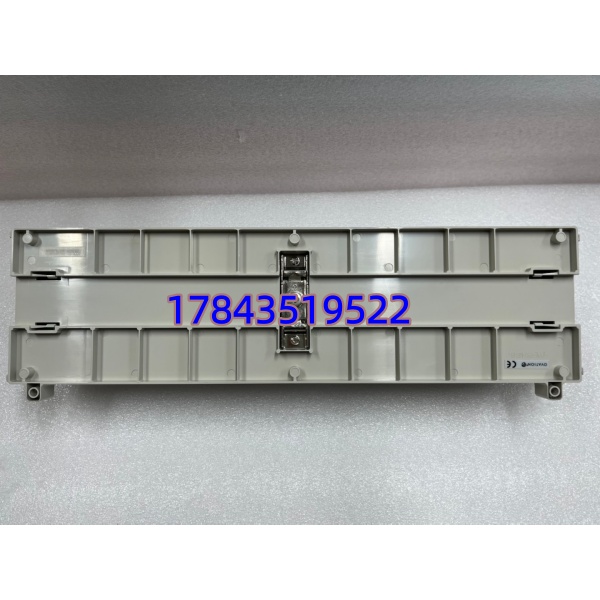

· 型号：5A26458G05
· 品牌：Emerson / Westinghouse Ovation
· 系列：Ovation DCS I/O — Relay Output Base (8-Channel)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 5A26458G05 |
| 适用系统 | Emerson Westinghouse Ovation DCS |
| I/O 类型 | 继电器输出底座（配 8 路继电器） |
| 继电器形式 | Form A (SPST NO) 或 SPDT，视批次 — 严格来说老批次多为 SPST，新批次可混装 SPDT 底座 |
| 触点额定电压 | 250 VAC / 30 VDC（最大） |
| 触点额定电流 | 5A 连续 / 10A 短时（阻性负载） |
| 线圈供电电压 | 24 VDC（标称，典型功耗 ≤2.4W/路） |
| 通道数 | 8 通道，每通道独立隔离 |
| 动作时间 | ≤10 ms（典型值） |
| 释放时间 | ≤5 ms（典型值） |
| 介质耐压（线圈-触点） | 1500 V RMS |
| 绝缘电阻 | >100 MΩ @ 500VDC |
| 机械寿命 | ≥10⁷ 次操作 |
| 电气寿命 | ≥10⁵ 次（额定负载） |
| 工作温度 | -40℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度范围 | 5%～95% RH（非冷凝） |
| 安装方式 | Ovation 机架导轨插接 + 现场弹簧/螺钉端子 |
| 防护等级 | IP20（机柜内安装） |
| 尺寸（约） | 115×80×35 mm 或 214×140×64 mm 依具体底座版本 |
| 重量 | ≈0.5～1.5 kg（含继电器） |
产品介绍
在某 300MW 自备电厂碰到过 Ovation 系统#3 域 SOE 跳闸继电器底座老化导致常闭触点氧化，机组无法远方启停循环水泵——事后查就是这批 5A26458G05 底座上继电器触点寿命耗尽，而现场零库存。它是 Ovation DCS 标准 8 路继电器输出底座，直接插接于 Ovation I/O 卡架，把控制器数字输出映射为隔离的机电触点，适合驱动 MCC 接触器线圈、电磁阀、声光报警器等现场 AC/DC 负载。
从 TCO 角度看，这玩意儿本身不贵（二手市场 ¥2k～¥5k 左右），但交期若走原厂 MRO 询价可能 8～14 周，停产件甚至只接 Last-Time-Buy。建议把它归入 C 类低值高影响备件——单价不高，但缺了能让整套辅机控制瘫痪，生命周期已进入 Ovation legacy 阶段，采购窗口正在收窄，早囤比临时救火划算得多。
应用场景与库存策略
Ovation 继电器输出底座一旦失效，轻则单台设备拒动，重则触发机组辅机跳闸连锁。它的采购周期在国内现货尚可，但原厂全新件已逐步转入限量供应，进口交期经常飘在 10 周以上。
- 火力/核电辅机控制柜：驱动循泵/给水泵/空预器 MCC 启停继电器 — Ovation 原生匹配 — 建议每单元机组建安 1 件冷备（Buffer Stock），纳入年度盘点。
- 石化/化工 DCS 现场控制站：SOE 报警继电器输出 — 非它不可因需 Ovation 背板协议握手 — 建议由签约维保商代管(VMI)或最少备 1 件。
- 水处理/市政泵站：远程阀门/格栅控制 — 可用通用中间继电器替代但需改柜内接线，不建议冒险 — 老站保留 1 件作原位替换。
- 备件 ABC 分类建议：C 类金额但 A 类停机影响 → 设 Min=1 Max=2，ROP 触发条件为库存=0 即发起补货询价。
真实案例：南方某 2×350MW 热电 2022 年大修后 #2 机闭式水泵”远控无效”，查遍逻辑没问题，最终发现 5A26458G05 底座上一只继电器线圈开路（线圈老化不是触点！）。当时库房无此底座，原厂答复交期 12 周，最后从兄弟电厂拆借一件才恢复。事后该厂把 Ovation 所有继电器输出底座列入”最低 1 件冷备清单”，并要求在下次大修前完成战略囤货。——这就是典型的低单价、高代价缺件。
常见问题解答 (FAQ)
Q1：目前全新原厂件还有货吗？交期一般多久？
市面上全新原厂盒装已少见，多数渠道走全新旧库存或经测试拆机件。原厂正式交期据部分代理商反馈 8～14 周且可能受 Ovation legacy 产品线影响，建议提前询现货运力或确认可接受翻新测试件。
Q2：这个型号是否已停产(Obsolete)？需要做 Last-Time-Buy 吗？
严格来说 Emerson 未对所有区域统一宣告 EOL，但 Ovation 早期 I/O 底座逐步进入生命周期末期(EoL)，国内部分代理商已标注”最后一批采购”。若贵厂 Ovation 系统仍大量使用此底座（同型 ≥5 块），建议做一次 Last-Time-Buy 囤 1～2 件冷备，按 5～7 年预期更换周期计算。
Q3：有没有可以直接向上兼容的替代型号或升级方案？
Ovation 新代 I/O 有不同底座编码，物理插接不通用。不能随意跨型号混插——必须与对应的 Ovation 数字输出卡（如 1C31122G01 系列配对底座）成套使用。替换时务必核对原机架插槽旁标注的 Base Part Number，严格匹配或以原厂 BOM 对照表为准。
Q4：买二手/拆机件怎么防假货和呆滞？
要求卖家提供：① 实物序列号及原厂标签照片 ② 上机测试报告（线圈电阻、触点通断、动作时间）③ 不少于 12 个月店铺质保。收到后上架前做触点电阻 <50mΩ 及线圈 24V 吸合测试，不达标直接退。
