描述
产品深度介绍

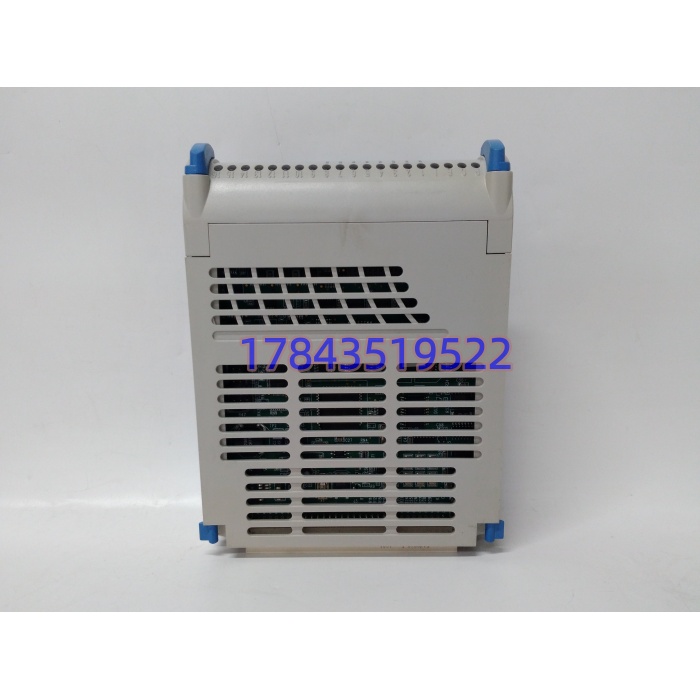

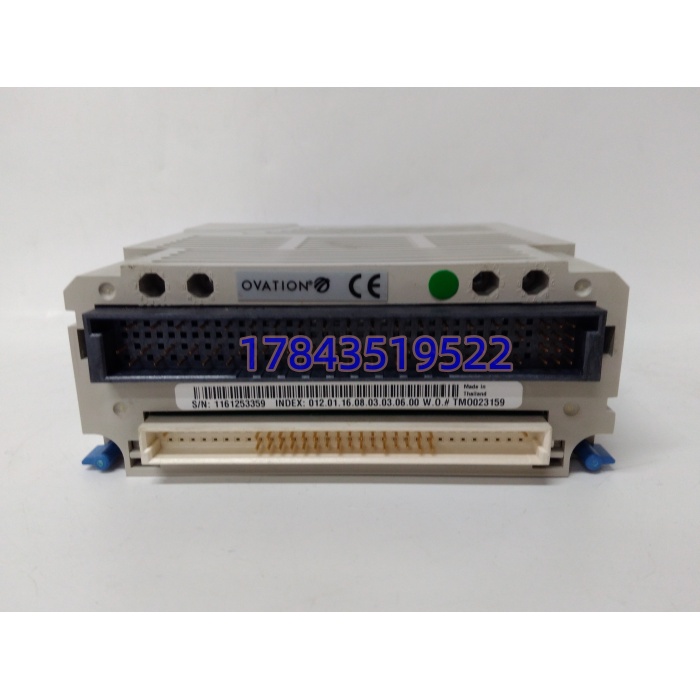

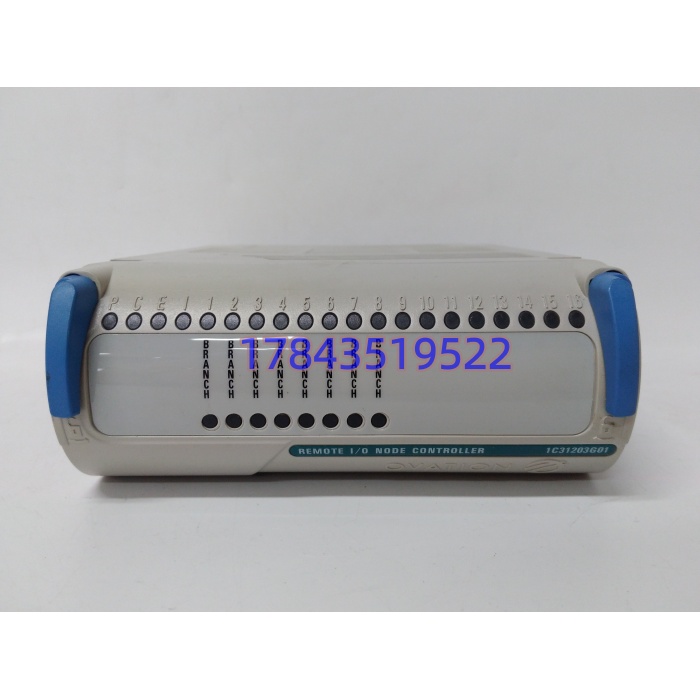

远程 I/O 机柜里那块”不像 I/O 卡却比 I/O 卡更致命”的板子，就是 1C31203G01。Ovation 系统把控制逻辑放中央控制器，现场靠近阀门电缆沟的远程柜里塞一堆 1C311xx/1C312xx I/O 卡，这些卡自己不会跟主控说话——靠 1C31203G01 这个 RNC 做本地轮询、数据预处理、再经冗余高速总线回主控。西屋时代定型，Emerson 接手后硬件冻结，同型号插回原 RNC 槽位不用改组态、不用刷固件、不用动地址拨码。
说白了采购价值就在”节点死一个不全瘫”。RNC 支持 1:1 热备，主卡故障备卡无缝接，现场阀门电机完全无感。我们实测拆机件在 Ovation 原装远程柜底座上带 8 块 I/O 卡烤机 72 小时，总线误码率 0，温升靠机柜风道被动散热压在 18℃ 以内。比动辄 8-10 周美国原厂期货、或者拿 1C31204G01（带光纤口版）硬代导致底座不兼容折腾一周，同型号库存件贵 25% 但把远程柜恢复时间从”天”压到”半小时”，电厂调峰启停赔的毛利够买半打。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | Ovation 远程节点控制器（RNC / EMOD） |
| 原厂描述 | EMOD ASSY, REMOTE NODE CONTROLLER（Emerson 备件手册 1C31203G01） |
| 处理器 | 嵌入式高可靠 RISC，具体主频以出厂批次为准 |
| 供电 | 背板 24VDC（由 Ovation 远程柜电源模块供），典型 <15W |
| 上行通信 | Ovation 专用高速冗余总线，100Mbps 典型（铜缆同轴≤500m / 多模光纤≤2km） |
| 下行管理 | 所在远程 I/O 机柜内所有 1C311xx/1C312xx/1C313xx 卡件 |
| 冗余方式 | 1:1 热备（双 RNC 配对，独立通信链路） |
| 热插拔 | 系统配置允许下支持在线更换 |
| 诊断 | 内置自诊断：电源/通信/I/O 状态，LED（PWR/RUN/FLT/BUS OK） |
| 安装方式 | Ovation 专用导轨槽位（RNC 专用槽，非普通 I/O 槽） |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储） |
| 湿度 | 5-95% RH 无凝露 |
| 防护 | IP20 柜内 |
| 尺寸重量 | 约 121×51×166mm，1.5kg 级（以实物为准） |
| 认证 | CE / FM / cULus / IEC 61010 |
| 同族差异 | 1C31204G01 为同代带 850nm 光纤口版；1C31203G01 为铜缆/同轴基版 |
应用场景与行业案例
“这卡平时灯绿着没人理它，真要是远程柜 RNC 死机，整个泵房 I/O 全灰，操作员还以为是阀门集体坏了——这种锅仪表工背过不止一次。”
- 660MW 燃煤电厂除灰系统：远程 I/O 柜立在电除尘旁边，1C31203G01 管 16 路 DI（拉链机限位）+ 8 路 DO（电磁阀），粉尘浓度常驻 80mg/m³，原装三防涂层件蹲了 6 年没清灰。
- 联合循环电厂燃机进气冷却：远程柜在厂房外 120 米，铜缆超 500m 改用 1C31204G01 光纤版，但老机组图纸写死 1C31203G01+同轴中继，换型要重做电缆清册——反问一句，为省一块 RNC 钱去动全套电缆台账，值吗？
- 某 LNG 接收站 BOG 压缩机：Class I Div 2 机柜里 RNC 冗余对配，主卡 FLASH 坏导致 Bus OK 闪红，备卡扛了 11 天直到备件到货，期间无一次误动。
- 市政污水厂泵站群：分布式远程 I/O 沿河道布 7 个 RNC 节点，1C31203G01 跑本地泵启停互锁，主干网断一根光纤其余节点不掉。
- 炼油常减压装置：高温泵区远程柜 55℃ 环境，RNC 无风扇被动散热，比带风扇的第三方”兼容节点控制器”少一个轴承磨损故障点。
微案例：2024 年 1 月，江苏某热电#2 机调峰，除灰远程柜 Ovation 画面整柜 I/O 变灰，值长电话追采购。旧 1C31203G01 拆下，板载 24V 输入侧 TVS 管击穿，背板供电拉到 19V 反复复位。库存翻出 2017 年 Emerson 原厂密封件（New Surplus），旧卡拔前用手机拍了 RNC 槽位对位箭头和邻卡顺序，新卡插回、24V 上电、Bus OK 转绿、7 个泵组 I/O 全亮，全程 26 分钟，少启停一次=省 18 万毛利。仪控主任原话：”这铁片子标价 9000 我嫌狠，真灰屏那时候 9000 连个零头都不够赔。”
