产品详情

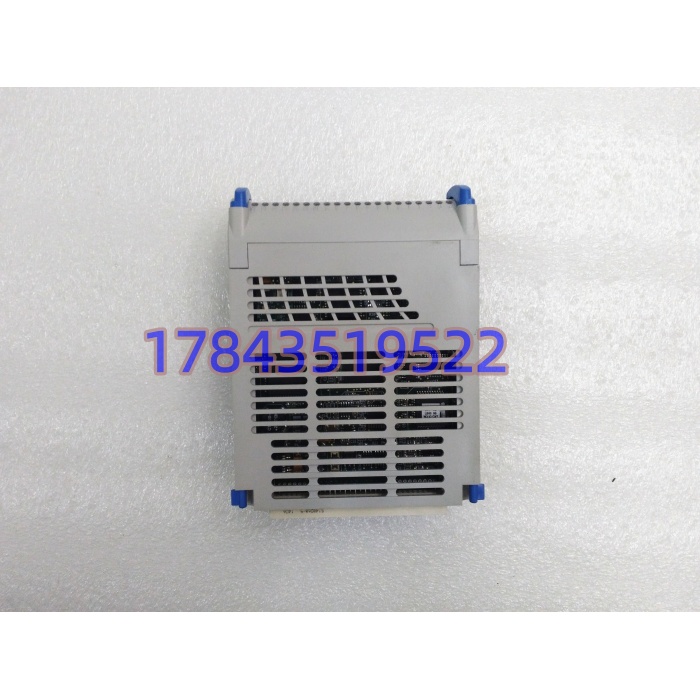

· 型号：1C31194G02
· 品牌：Westinghouse / Emerson
· 系列：Ovation DCS → Valve Positioner（阀位控制模组）
技术参数
- 模块层级：EMOD（Electronic Module），需叠 PMOD（如 1C31197G05）成完整 VPM
- 功能定位：单路阀位闭环伺服驱动（非通用4-20mA AO卡）
- LVDT励磁输出：23.75 Vpp AC @ 3 kHz（G02分支；G01为17Vpp@1kHz）
- 指令输入：Ovation背板CIF总线下装阀位设定（0-100%或4-20mA等效）
- 反馈输入：LVDT（2/3线）、RVDT、4-20mA阀位回讯，板载解调
- 驱动输出：电流环驱伺服阀线圈（典型±几十mA，限幅由PMOD电阻设定），或经I/P电气转换器出3-15psi
- 控制算法：板载固化PID+死区补偿+摩擦前馈（非Studio/RSLogix可调，参数通过Ovation Developer Studio下装）
- 精度：阀位定位重复度 ±0.5% FS（依执行器机械）
- 隔离：控制侧（背板）与驱动侧（现场线圈）光耦+变压器隔离，耐压典型 1500-2500V AC
- 响应时间：指令到驱动输出 ≤50-100 ms（依负载时间常数）

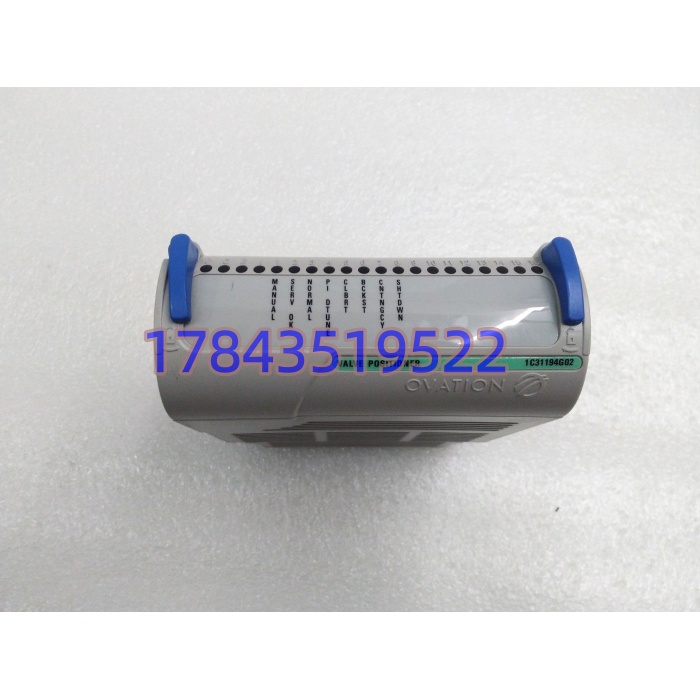

- 诊断：LED（OK/Active/Fault）、线圈开路、LVDT断线、反馈超限、I/O质量坏
- 供电：Ovation背板 24V DC（典型功耗 5-8W）
- 工作温度：0°C 至 +60°C（模块本体；渠道商宽温标-40~85℃属外推非原厂保）

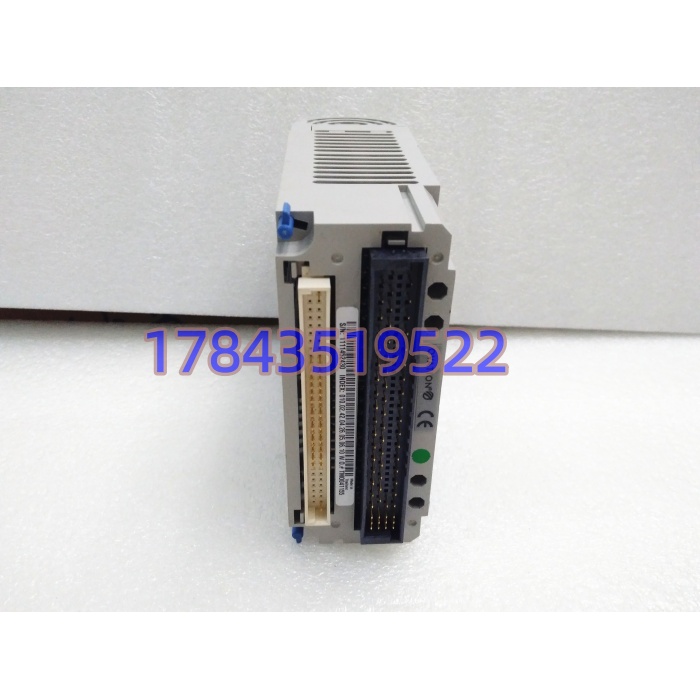

- 安装：Ovation I/O机架阀位控制专用槽，与PMOD叠插，支持热插拔（需软件允许）
- 配套PMOD：1C31197G01~G05（定义线圈电阻/电流限幅/励磁匹配）
- 端子板：依柜型配VPM专用FTA（非1C31224G02电压AI端子）
- 生命周期：原厂随Ovation老线进入成熟/遗留支持，市场以New Surplus与拆机翻新为主
产品介绍
从竞品对比切，普通AO卡（如1C31125G01）只甩4-20mA让外置定位器干活，而1C31194G02把DCS指令→PID→LVDT解调→伺服电流驱动全摁在一张EMOD上，省掉外置SIPART/AVID定位器和中间接线，特别适合汽轮机高调门、给水泵再循环这种对动态响应和故障安全有要求的点。现场实测发现G02的3kHz励磁比G01的1kHz更适合长行程伺服阀（如Moog D661配高频LVDT），但老执行器标称1kHz励磁的硬上3kHz会磁通饱和，表现就是阀位读数正弦抖动——所以换备件不是越新越好，得对着原柜BOM的励磁频率走。
商业价值上，它的核心差异是闭环在卡不在DCS，网络抖动或控制器负荷高都不会让阀位失控，这对DEH这种毫秒级对象是关键。采购员常踩三个坑：一是把它当“32通道AI”或“普通AO”买（渠道商网页瞎标，实属张冠李戴）；二是只买G02不买匹配的1C31197G05 PMOD，回来叠不起来；三是忽略励磁频率分支（G01/G02不能任意互替）。其交期痛点是原厂遗留支持期新件6-12周且价高，库存件必须上伺服测试台跑LVDT跟踪+电流环零点，别信“全新库存免校”，严格来说板载运放漂移会让零位偏到0.5%以上。
替换与升级建议
- ✅ 直接替换：同型号 1C31194G02 + 同PMOD（如1C31197G05）。断电或热插拔换EMOD，Ovation Developer Studio重Acquire Personality，校电气零位（Valve Close=0%），停机约1工时。
- ⚠️ 软件兼容（需改配置）：1C31194G01（1kHz励磁版）。硬件叠插结构同，但励磁频率与PMOD匹配表不同，换G01需同步换PMOD分支并在软件重选VPM Characteristic，老执行器标3kHz的硬降频会响应变钝，改动约2工时+静态定位试验。
- ⚠️ 跨架构替代：外置智能定位器（SIPART PS2/AVID）＋普通Ovation AO卡（1C31125G01）。拆除VPM架构改DCS侧PID，柜内加定位器与气路，工程量按阀数计（单阀停役4-8工时），适合VPM全线停产倒逼改造，但丢失“卡内闭环”优势。
- ❌ 硬件不兼容：把1C31194G02当AI卡（1C31116G04）或DO卡用，或插非VPM槽位。它吃Ovation阀位控制背板协议且驱动侧带励磁源，通用AI/DO底座引脚与负载模型不通，强行混插可能烧背板或励磁无输出，若无直接替代品需明示只能依赖库存。
