描述
产品详情

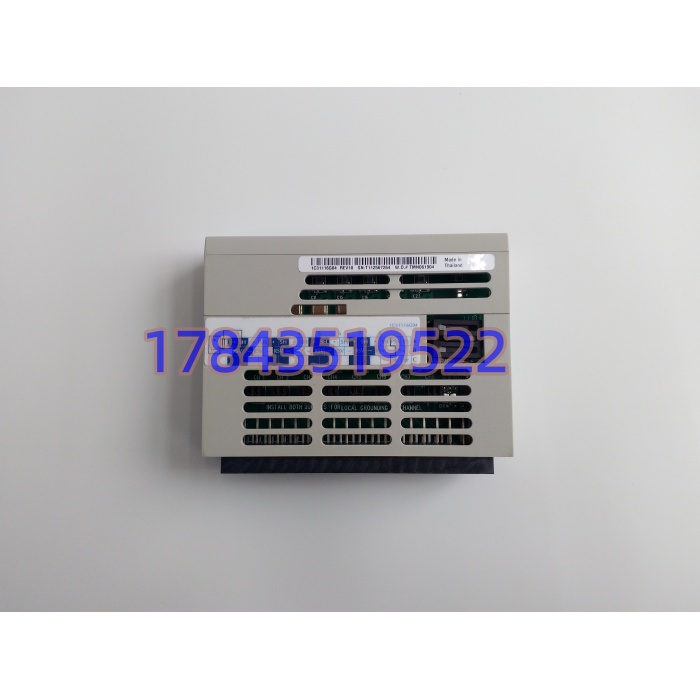

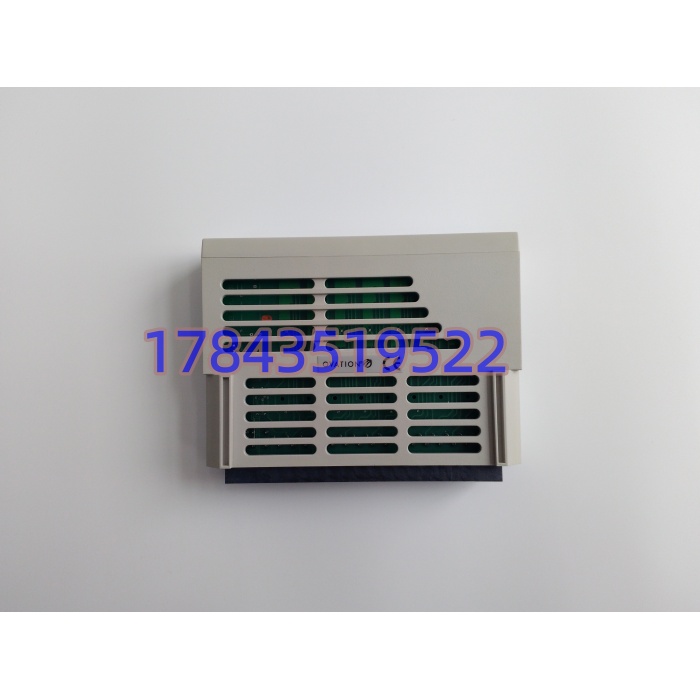

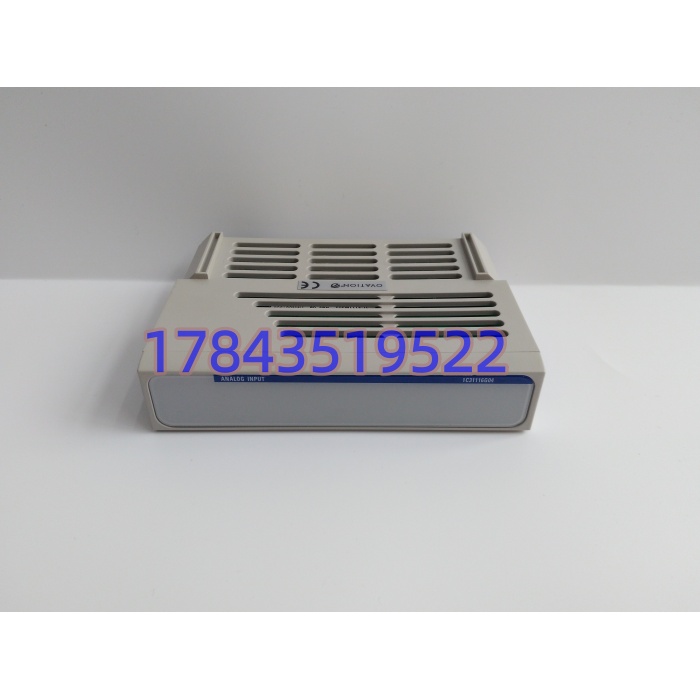

· 型号：1C31116G04
· 品牌：Westinghouse / Emerson
· 系列：Ovation DCS（AI-13 模拟输入模块组）
技术参数
- 模块层级：Personality Module（PMOD），非独立EMOD
- 配套EMOD：1C31113G01~G06系列（G04对应±1V电压EMOD）
- 通道数：8通道（信号类型由PMOD+EMOD+跳线共同决定）
- 输入信号：电压 ±1V（配G04 EMOD）、±20/50/100mV（配其他EMOD）、K/J/T/E热电偶（经CJC补偿）
- 冷端补偿：内置温度传感器，CJC精度 ±0.5℃（0-70℃），采样周期典型300ms
- 分辨率：13位+符号（AI-13架构），或14位（部分资料口径）
- 精度：±0.1% FS @25℃，温漂 ±0.24% FS（0-60℃）
- 输入阻抗：电压模式 ≥10 MΩ
- 隔离：通道间/通道对地光电隔离（≥1500V RMS 依底座）
- 采样率：20次/秒（60Hz抑制）/ 25次/秒（50Hz抑制）
- CMRR/NMRR：≥120 dB / 60 dB @工频
- 供电：Ovation背板 24V DC（典型功耗2.4-3.1W）
- 工作温度：0°C 至 +60°C（PMOD本体）
- 端子板匹配：1C31224G02（电压）、1C31227G01（电流，若改配）、1C31207H01（TB盖）
- 状态指示：经EMOD传递OK/FAULT至机柜诊断
- 安装：Ovation I/O机架槽位，与EMOD叠插，支持热插拔（需软件允许）
- 生命周期：原厂已停产，市场以New Surplus/拆机翻新为主
产品介绍
从技术定位直入，Ovation的AI卡是“EMOD+PMOD”两段式——EMOD（1C31113G04）干ADC转换的脏活，PMOD（1C31116G04）干信号定义和冷端补偿的细活。这块G04后缀的独门处是板载CJC温度传感器，专门伺候热电偶。现场实测发现，老机组运行七八年后PMOD的CJC会慢漂，表现不是通道坏，而是整排炉壁温度同时偏几度，DCS里查阈值没事、查通道没事，最后用冰点瓶（0℃参考）校CJC才抓出来。它不像普通AI卡万能，离开1C31113G04 EMOD和指定端子板就是块塑料片。
商业价值上，采购员最大的坑是把PMOD当独立AI卡买。某次项目里采购单只写了1C31116G04，到货插不进现有EMOD底座（因为原柜是1C31116G01电压PMOD配1C31113G04），退换耽误两周停机窗口。其差异化在于CJC精度比外置冷端盒高且省柜内空间，但严格来说G04只认±1V EMOD组合，想跑4-20mA得换1C31116G02/G03 PMOD，别指望一块G04通吃。原厂停产后交期靠库存，拆机件必须测CJC曲线，库存超3年的传感器基准会睡漂移。
替换与升级建议
- ✅ 直接替换：同型号 1C31116G04（PMOD）+ 同代 1C31113G04（EMOD）整套。断电或热插拔换PMOD，Ovation Explorer里重读Personality无需改工程，停机<0.5工时。
- ⚠️ 软件兼容（需改配置）：1C31116G01（无CJC电压PMOD）替 G04。硬件叠插兼容，但失去冷端补偿，热电偶应用需改外置CJC盒或在软件里做固定偏置补偿，精度掉到±1~2℃，改动约1工时且涉保护逻辑复核。
- ⚠️ 跨分支兼容：1C31116G02（场供电电流PMOD）或 G03（本供电电流PMOD）。物理叠插结构同，但信号跳线、端子板（1C31227G01）、软件信号类型全改，从TC测温切到4-20mA压力/流量采集，工程量2-4工时。
- ❌ 硬件不兼容：把1C31116G04当独立通信卡/DO卡用，或插非AI-13底座（如RTD-8底座）。PMOD无背板主控逻辑，离开EMOD不通讯；Ovation架构里AI PMOD/EMOD/RTD底座引脚定义不同，强行混插会烧背板，若无直接替代品需明示只能依赖库存。
