描述
产品详情

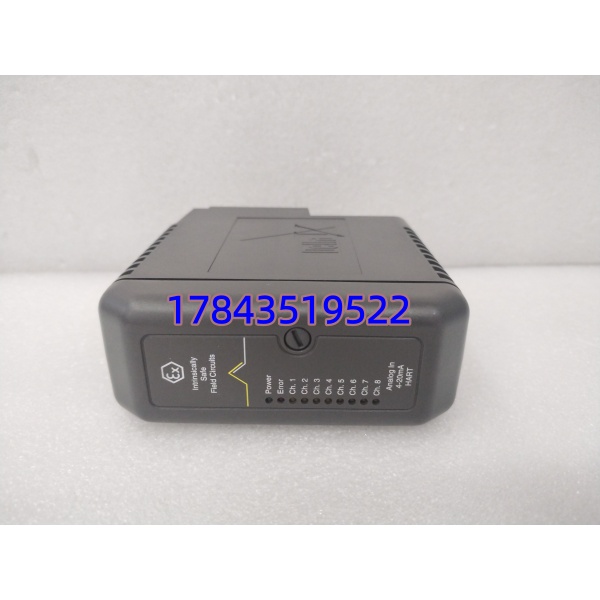

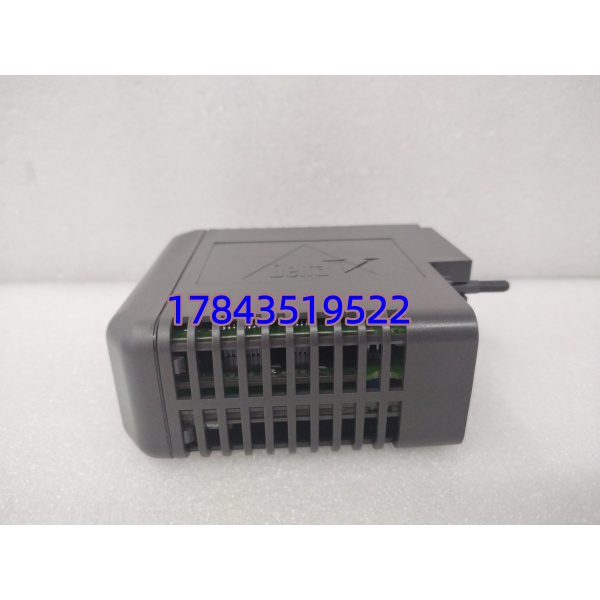

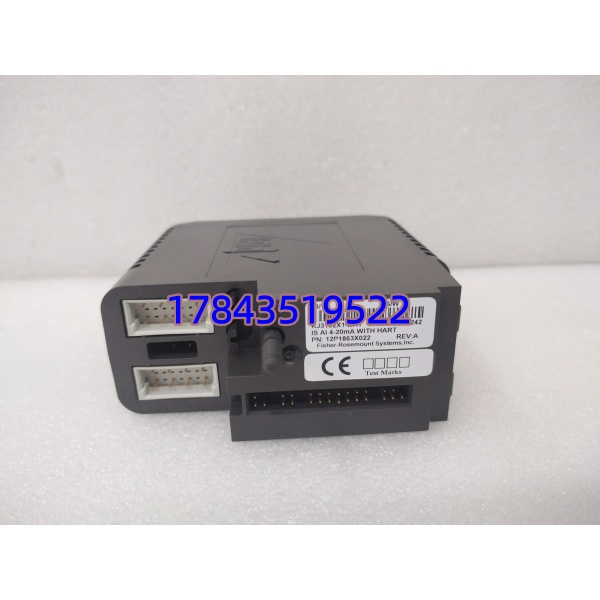

· 型号：VE4012S2B1（对应Emerson KJ3102X1-BA1 12P1863X032）
· 品牌：Emerson（DeltaV DCS Division）
· 系列：DeltaV Traditional I/O — 8-Channel HART Analog Input Module (Series 2, S2)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / 订货号 | VE4012S2B1；对应 KJ3102X1-BA1 (12P1863X032) 8-ch HART AI Module |
| 适用系统 | Emerson DeltaV DCS — Traditional I/O 子系统，需插 VE4002 (2-wide) 或 VE4003 (8-wide) Baseplate；严格来说不兼容DeltaV M-series或S-series节点底座 |
| 模块类型 | 模拟量输入模块（Series 2），单槽插卡 |
| 输入通道 | 8通道，通道间及通道-系统隔离（独立回路上浮） |
| 输入信号 | 4–20mA DC（标准），支持2线制变送器回路供电或4线制；HART 7.x FSK 1200/2200Hz 透明传输 |
| 分辨率 / 精度 | 16-bit A/D；±0.1% Full Scale（典型 ±16µA @ 4–20mA量程），数据更新周期 100～500ms可配 |
| 输入阻抗 | 约 250Ω（含HART耦合阻抗），Power OFF >500kΩ |
| HART支持 | HART 数字信号透传（Bell 202调制），需DeltaV AMS或PlantWeb启用HART变量轮询；模拟量采集不依赖HART使能 |
| 隔离耐压 | 输入-背板 / 输入-系统 ≥1500V AC 1min；通道间隔离 |
| 供电方式 | 逻辑侧取背板 5V DC（典型 <200mA）；现场侧24V DC由端子板/外配供电模块引入（回路电源） |
| 变送器供电 | 每通道可提供回路电源（依Baseplate配线），典型 24V DC @ 25mA max/通道，短路限流保护 |
| 诊断功能 | 开路检测(Open Wire/Sensor Fail)、超量程报警、模块Health LED(RUN/FLT) |
| 工作温度 | 0℃ ～ +60℃（柜内安装）；存储 -40℃ ～ +85℃ |
| 湿度 / 污染等级 | 5%～95% RH 非凝露；ISA-S71.04 G1/G2/G3（防腐涂层版后缀不同） |
| 安装方式 | 插入DeltaV Traditional I/O Baseplate（VE4002/VE4003等），前面板锁扣固定，支持冗余对配置 |
| 热插拔 | 支持DeltaV系统在线更换（需确认Controller允许状态，建议在非关键扫描窗操作） |
| 认证 / 标准 | CE / UL 508 / CSA / FM Class I Div 2 Grp A-D / IEC 61010-1 |
| 尺寸 / 重量 | 约 107×40×130 mm（插卡本体）；≈0.2～0.3kg |
产品介绍
现场实测发现——CENTUM VP或DeltaV系统里某几个AI点突然变””或坏值，先查端子排螺丝再查卡件：VE4012S2B1（KJ3102X1-BA1）是DeltaV Traditional I/O经典的8通道HART模拟输入卡，把现场4–20mA经16位量化送控制器，同时让HART数字报文”透传”给AMS做智能变送器在线诊断。(严格来说它只匹配DeltaV Traditional Carrier——VE4002/VE4003底座——插M-series或S-series节点需换相应I/O模块，物理不兼容，别拿去硬试。) 部分老批次S2版与早期S1版在背板ID上有微小差异，混插时Controller若报”Hardware Mismatch”需确认Database编译时所绑定的Series版本。
从库存经理视角：VE4012S2B1所属Traditional I/O部分型号已进入Emerson Limited Availability，全新原厂交期曾遇12～30周波动，二手New Surplus是主流货源。它属于B类关键可延迟停机件（影响单测点组但通常N+1冗余或可临时旁路），建议按每个同类AI机架N+1冷备（最低全厂共享1块），版本统一锁定S2。TCO考量很简单：一块二手AI卡几百元，省下一次因无备件导致测点长时间离线引发的工艺扰动排查人工——特别在HART功能启用时还能顺带验证变送器通讯正常，比单纯换线排查快得多。请以Emerson当地DeltaV Product Lifecycle Notice确认EOL状态。
应用场景与库存策略
DeltaV AI卡单通道故障通常只影响对应测点（系统标记Bad Quality），但若整卡掉通讯则关联8点全丢——在三取二或重要流量/液位回路需评估是否允许短时降级。原厂供货窗口收窄是真实隐形成本，尤其老装置Traditional I/O仍占多数。
- 火电/化工/制药 DeltaV装置 — 主蒸汽压力、反应器温度、进料流量等关键4–20mA测点HART采集。建议按AI机架数N+1备冷件（全厂最低1块S2版），每年大修做插拔点检看Contact金手指氧化情况。
- 冗余配置注意 — Traditional I/O支持冗余对（Redundant Pair），若你们关键回路用了AI冗余对则建议冗余对各自N+1或全厂共N+1并可互换，换卡时不要求同Serial Number但需同Part Number/Rev兼容。
- 库存策略 — ABC分类归B类（关键慢流动），Safety Stock=全厂同类Traditional AI机架N+1最小值≥1，ROP在≤1件立即触发寻源。二手核验：①原厂激光蚀刻SN/DateCode ②插Baseplate上电无FLT ③强制4/20mA看Engineering Unit换算正确 ④HART回读（若有AMS）无通讯告警。
- 生命周期动作 — 关注Emerson PCN，若EOL宣布按
在线VE4012S2B1块数×剩余服役年×1.1LTB囤货；新扩建项目评估迁移Electronic Marshalling (CHARMs)时保留少量Traditional备件覆盖老节点。
真实案例：南方某啤酒厂发酵罐温控DeltaV系统用了二十几块VE4012S2B1，某次大修后恢复供电发现3#罐温度点全变Bad——查为对应AI卡某两组通道输入回路阻抗异常偏高（目测端子排Cu氧化引起微弧蚀，连带卡件输入取样电阻轻微漂移）。库房有块早前采购的KJ3102X1-BA1 S1版（非S2），插上Controller报”Module Series Mismatch – Configured S2 Found S1″不允许运行。临时调另一块S2版换上恢复正常——事后他们把所有DeltaV Traditional I/O备件台账加了”Series版本”列并封存S1/S2不许混放。这比单纯记库存数量实用。
