描述
产品详情

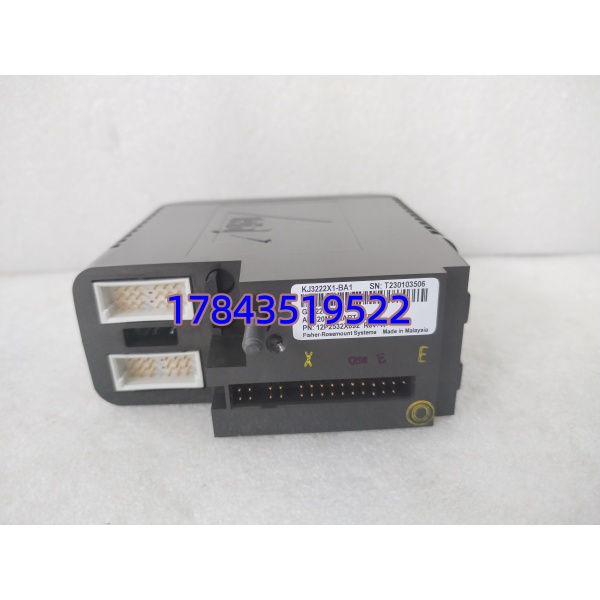

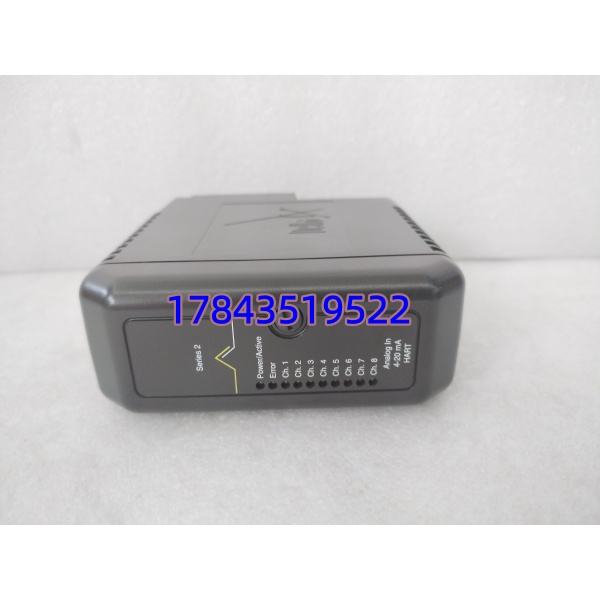

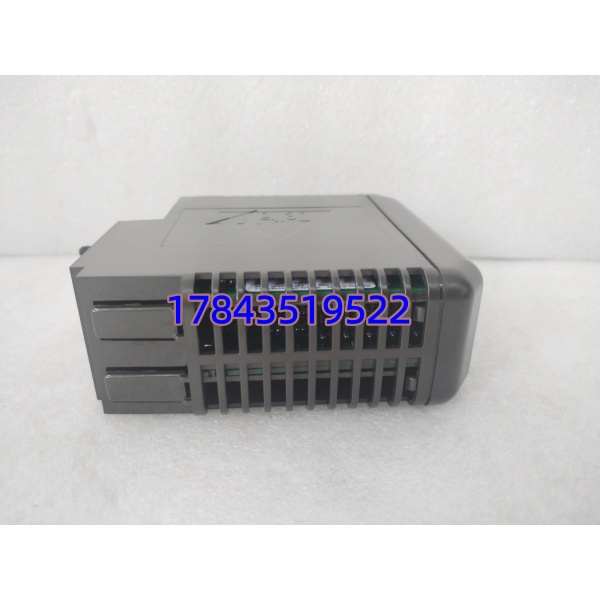

· 型号：VE4003S2B1（对应 KJ3222X1-BA1）
· 品牌：Emerson（艾默生 DeltaV™）
· 系列：DeltaV M-Series Traditional I/O — Series 2, 8-Ch AI with HART
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VE4003S2B1（内部件号 KJ3222X1-BA1，12P2532X072） |
| 所属系统 | Emerson DeltaV™ M-Series Distributed Control System |
| 模块类型 | 模拟量输入模块（AI），Series 2，支持 HART 协议 |
| 输入通道数 | 8 通道，独立 4–20 mA（2-wire 变送器供电由外部 24VDC 经端子块提供） |
| 输入信号范围 | 4–20 mA DC（可组态 0–20 mA / 0–10 V 依固件版本） |
| A/D 分辨率 | 16 bit（Σ-Δ ADC，部分文献标 24-bit 过采样） |
| 测量精度 | ±0.05 % of Full Scale（25℃，依据官方 Datasheet） |
| HART 支持 | HART 5/6/7 数字通讯叠加于 4–20mA，兼容 AMS Device Manager |
| 电气隔离 | 通道–逻辑 1500 VDC，通道间共地（组内不隔离） |
| 背板供电 | +12 VDC（典型 150 mA）由 M-Series Carrier 提供 |
| 现场回路电源 | 需外置 24 VDC 经端子块（KJ4001X1-CA1 标准 / KJ4001X1-CB1 冗余）供给 |
| 诊断功能 | 断线检测（<3.6 mA）、超量程（>22 mA）、模块状态 LED（PWR/COM/ERR） |
| 更新周期 | < 100 ms（全 8 通道扫描） |
| 安装方式 | 插于 M-Series I/O Carrier（如 CE4050S2K1C0），支持热插拔 |
| 工作环境 | -40～+70℃ 运行，-40～+85℃ 存储，5～95% RH 非凝露，Conformal Coating G3 级 |
| 认证 | CE / cULus / FM / ATEX Zone 2（当经本安栅连接本安回路） |
| 兼容端子块 | KJ4001X1-CA1（标准 I/O TB）、KJ4001X1-CB1（冗余 I/O TB） |
产品介绍
在一个炼化常减压装置的 DeltaV 改造项目里遇过——原来 S5 系统的 AI 卡带 HART 但新 DeltaV 配的是 VE4003S2B2（四线制端子版），现场全是两线制 4–20mA 变送器，结果端子块线序不对返工等了一周。VE4003S2B1 是 M-Series 最常用的 8 通道两线制 HART AI 卡，模块本身不供电现场变送器，24VDC 经 KJ4001X1-CA1 端子块串入回路——这点跟 AO 卡不一样，采购时容易漏订端子块。（严格来说它只在 DeltaV v10.3.1+ 原生即插即用识别；更早版本需手动加载 KJ3222X1-BA2 签名文件，旧工程升级时注意核对。）
库存经理说两句：AI 卡是 DCS 里用量最大的 I/O 类型，也是模拟量控制回路（MCS）的信号入口——液位/流量/温度测点全靠它。M-Series AI 卡电子元件老化失效率约 0.5～0.8%/年，New Surplus 呆滞件存放得当（防潮、防静电袋）上机无压力。原厂新货交期常 8～20 周，部分区域 M-Series 进入生命周期晚期，建议按 ABC 分类把关键控制站 AI 卡按装机总量 3～5%+1 片设集中 Buffer Stock，不按每块卡 1:1 硬备。
应用场景与库存策略
AI 卡故障 → 对应测点变”????”或冻结 → 若涉及串级主调（如主蒸汽温度、汽包水位、进料流量）可能迫使回路切手动甚至触发工艺扰动。好在 DeltaV 支持热插拔，有备件 5 分钟内恢复——没备件就得等国际物流。
典型场景与备货建议：
- 炼化/化工—DeltaV M-Series 过程控制站（AI 密集柜）：每柜 10～40+ 块 AI 卡，建议按全场同类 VE4003S2B1 总量 × 3%～5% + 至少 1 片冷备集中管理，存防静电袋放 DCS 备件柜。
- 电力/水处理—远程 I/O 站：站点偏远建议当地控制室另留 1 片，减少跨城调拨延误。
- LTB 评估：确认 Emerson 发布 PCN Phase-out 后，按”装机总数 × 延寿年限(年) ÷ MTBF(≈20 万小时) × 1.5″，中型装置一般囤 3～5 片。
- 底座与端子核查：VE4003S2B1 必须配 M-Series Carrier（CE4050S2K1C0 等）及 KJ4001X1-CA1/CB1 端子块，确认现场不是 S800/S900 底座（不兼容），也别误买 VE4003S2B2（四线制端子版）或 S2B3（Mass Termination）——三者外观接近端子不同。
真实案例：华东某 PTA 装置 2020 年大修后开车，#2 反应釜温度控制柜第 4 槽 VE4003S2B1 老化导致 2 个热点偶（实为温度变送器 4–20mA）同时漂读，PID 输出异常触发联锁开大急冷。库房恰有 1 块新余料，热插拔更换 + DeltaV 自动下装配置 4 分钟恢复。事后盘点全厂 120+ 片 竟无冷备——立刻启动按 4% 比例补采并锁定 3 片 New Surplus。反思很朴素：AI 卡单价不高但用量最大，按比例聚合备而不是”坏了再买”，是 MSO（维护、库存、运行）平衡的基本功。
