产品详情

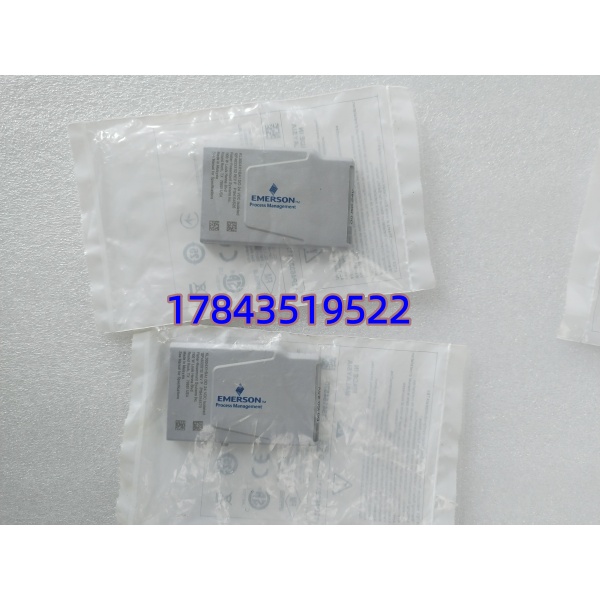

· 型号：SE4302T02（等效 KL3004X1-BA1）
· 品牌：Emerson（艾默生 Process Systems — DeltaV）
· 系列：DeltaV S-series CHARM — Isolated 24V DC Digital Output
规格参数
- 产品型号：SE4302T02（新编号参照 KL3004X1-BA1）
- 制造商：Emerson Automation Solutions（DeltaV）
- 模块类型：Digital Output CHARM — 24V DC Isolated High-Side Switching
- 输出通道数：1 通道（CHARM 单体粒度，每块 1 点，多块并插实现任意点数）
- 输出电压范围：4～32 VDC（场电由外部 24V DC 现场电源经 CHARM 端子块引入）
- 额定输出电流：1.0 A 连续 @ 24V DC，2.0 A 浪涌（<100 ms，感性负载启动）
- 关断漏电流：≤1 mA（保证负载可靠关断）
- 隔离等级：通道-系统及通道-地 galvanic isolation，工厂测试 1000 V DC
- 场电保护：4 A 电子限流 + 热关断自动复位；建议场电源侧外加熔断器
- CHARM 总线取电：≈22 mA @ 24 VDC（由 CIOC 背板供给）
- 功耗（典型）：0.46 W/CHARM
- 配置行为：支持脉冲输出 / 持续输出 / 瞬时输出组态（DeltaV Explorer 内设定）
- 更新速率：50 ms（控制器至 CHARM，支持多控制器冗余广播）
- 状态指示：CHARM LED（On/Off/Fault，颜色依底座透窗可见）
- 兼容载体：DeltaV CHARM I/O Carrier（CIOC/CIOC2，如 SE6504 KL2101X1-BB1）+ CHARM Terminal Block（SE4501 标准 / SE4503 继电器）
- 键位（Key Position）：5C（防插错，须匹配端子块键）
- 工作温度：-40 °C ～ +70 °C，存储 -40 °C ～ +85 °C
- 认证：UL 508、CSA C22.2 No.107.1、CE、ATEX/IECEx Zone 2（Class I Div 2），ISA-S71.04 G3敷形涂层
- 安装方式：卡入 CHARM Terminal Block，支持在线插拔（Hot-Swap）——拔出时输出关断
产品介绍
现场实测发现，带感性负载（如 24V 电磁阀线圈）若直接用非隔离 DO 或公共电源，接地环路干扰偶尔会让相邻通道误翻转——换成 SE4302T02 这种每点 galvanic isolation 的 CHARM 后，干扰耦合基本消失。它是 DeltaV Electronic Marshalling（电子布线）理念里最典型的”单点粒度”输出：不像传统卡件固定 8/16 点一槽，你可以按实际需要混插 DI/DO/AI/AO CHARM，现场 homerun 电缆直接进对应端子块，省大量交叉接线柜空间。
从库存 ABC 看属 B 类——单价不高但驱动联锁电磁阀或 ESD 允许回路时常是关键路径。CHARM 架构的优势是模块可单独更换不停其余点（CIOC 冗余通信），MTTR 极低。唯一要注意：CHARM 是消耗品概念不是”终身卡件”，长期频繁带大电感负载建议按动作次数关注老化，别等整排失电工况才想起没备件。
应用场景与库存策略
DeltaV CHARM 模块交期视区域 4–14 周不等，S-series 部分型号 Emerson 已推新代替代。化工装置大小修时若某 CHARM 损坏——尤其带跳车/允许接点的 DO——等贸易商调货期间只能短接旁路或改逻辑，违反多数 SIS 管理规范。
- 石化/精细化工 DeltaV 电子布线 DO 回路（气动阀电磁阀、马达启动允许线圈、指示灯）→ 单体隔离好，接地环路免疫 → 建议按每面 CHARM 载体柜备 2~3 块混用池（含 DI/DO 各比例），重要装置额外备 N+1 专用 DO CHARM
- 防爆 Zone 2 区域现场机柜间（分体式 CIOC 远程 I/O）→ CHARM 支持 Zone 2 安装，单体更换不停其余点 → 可与仪控班共用区域周转备件，VMI 代管降呆滞
- 新老 DeltaV 版本混用现场→ 确认 CIOC 硬件版本与 DeltaV 软件版本兼容 SE4302T02（v11.3.1+），CIOC2 需 v14.3+ → 买前核软件版本，老系统可能需先升级
- 新建项目调试阶段→ CHARM 常用于强制点排故 → 项目部备至少 2~3 块各类型 CHARM 作”排故池”，完工转入正式冷备
真实案例：南方某 PTA 装置溶剂回收工段采用 DeltaV 电子布线，一处加料阀电磁阀（24V DC 0.8A）突然不动作，查逻辑输出正常但现场无电压——SE4302T02 驱动级过热锁死（该 CHARM 所在端子块旁紧邻两台 SSR 发热致局部超温）。因项目按 ABC 分类备了 3 块混用 CHARM 冷备件（含 ×1、SI 类 DI×2），在线拔出坏 CHARM 插入新件 30 秒恢复（CIOC 自动重认），未影响批次运行。事后加装柜内风扇并把大电流 DO CHARM 分散插避免热聚集，同时把 LTB 状态列入下次大修核查清单——Emerson 分销提示 S-series 部分 CHARM 逐步转新封装。
