描述
产品详情

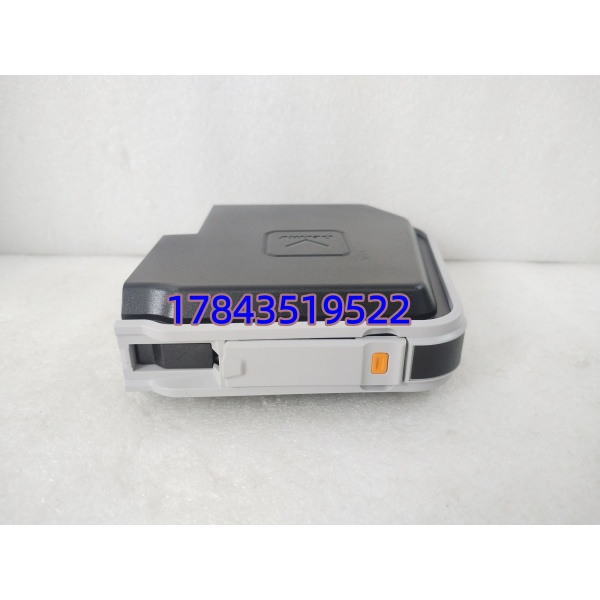

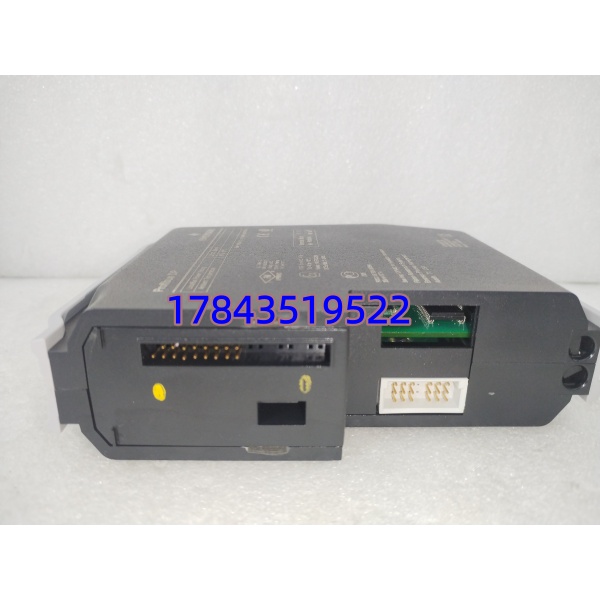

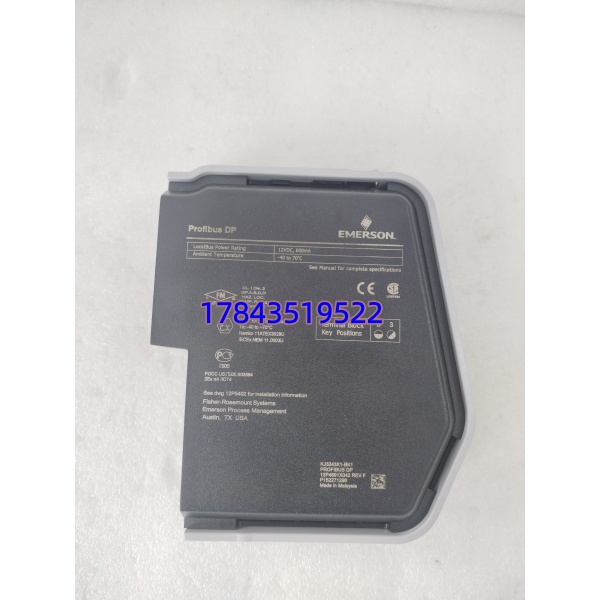

· 型号：SE4022（市场通行标识 KJ3243X1-BK1，Catalog 亦见 12P3863X042 变体）
· 品牌：Emerson Automation Solutions
· 系列：DeltaV™ S-series I/O — 16-Ch 4–20 mA Analog Input w/ HART Multiplexer
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SE4022（Emerson P/N KJ3243X1-BK1，常见 Rev.J/K） |
| 产品类别 | DeltaV S-series 16 通道模拟量输入端子板/模块组件（配合 S-series AI 电子卡如 AI4024 或等效） |
| 适用系统 | Emerson DeltaV 分布式控制系统 — S-series I/O 机架（底座 SD4001 等） |
| 输入通道数 | 16 通道，单端/差分依底座接线 |
| 输入信号类型 | 4–20 mA 电流环（两线制回路供电或四线制），支持 0–24 mA 超量程检测 |
| HART 支持 | 内置 HART 多路复用器，全通道支持 HART Rev 5/6/7，可与 AMS Device Manager 通信 |
| A/D 分辨率 | 16 bit（根据官方 Datasheet，经配套 AI 电子卡完成转换） |
| 基本精度 | ±0.05% of Span（典型 @25℃，4–20 mA 范围） |
| 输入阻抗(回路) | 约 250 Ω HART 耦合阻抗内置 |
| 通道隔离 | 每通道独立隔离 >500 V AC（通道–背板/系统地），通道组间隔离 |
| 供电方式 | 现场变送器回路由外部 24 VDC 供电；模块逻辑由 S-series 底座背板供给 |
| 状态指示 | 模块 RUN / FAULT 双色 LED，部分配置每通道状态指示 |
| 所需底座 | DeltaV S-series I/O Carrier（如 SD4001），须确认与你现用 S-series AI 电子卡版本匹配 |
| 工作温度 | 0 ～ +60℃；存储 -40 ～ +85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装） |
| 认证标准 | CE、UL 61010-1、CSA，部分批次具 ATEX/IECEx Class I Div 2，符合 IEC 61000-6-2 |
| 热插拔 | 支持在线更换（DeltaV 控制器自动重枚举，更换后确认 I/O 点名及 HART 扫描正常） |
| 典型功耗 | 约 3～5 W（含 HART 调制电路及多路复用器） |
产品介绍
现场实测发现不少装置把 S-series AI 卡当普通 4–20 mA 采集用，忽略了 HART 多路复用器的价值——换上 SE4022 配端子后，AMS 能直接轮询 16 台智能变送器做在线校验和老化预警，省掉现场挨个挂 HART 手操器的工时。这块组件在 DeltaV S-I/O 高密度机柜里一根卡带扛 16 个关键 PV（温度/压力/流量），线性度漂移或 HART 部分通道死掉，控制回路会从 Cascade 切 Manual，严重时触发过程变量 Bad Quality 报警。
从供应链看 S-series 部分 I/O 已发 Lifecycle Phase-out 通告（视地区），原厂交期 8–20 周不定。它属连续过程装置 A 类关键 IO——建议按每 S-series AI 机架备 1 件冷备件（Buffer Stock），或在收到 Last-time-buy 通知时按 5–8 年剩余寿命战略囤 2–3 件。比起因一块 AI 卡导致多回路切手动降负荷，库存占用资金几乎可忽略。
应用场景与库存策略
S-series AI 模块（含 SE4022 端子组件）故障后果：关键 PV 品质坏→多回路切手动→操作员干预不及造成产品指标偏离甚至局部跳车。原厂交期飘忽，市面拆机件 EEPROM 老化致个别通道 HART 握手失败是已知坑。
- 炼油/石化（反应器温度、塔压、进料流量 4–20 mA+HART 采集，AMS 资产管理）—非它不可因需 HART 多路复用做智能仪表在线诊断，普通 AI 端子无此功能；建议按每 S-series I/O 柜（或每 6–8 块同型 AI 机架）备 1 件冷备件，防静电袋密封标注 Rev 及配套电子卡型号。
- 精细化工/制药（批次配方温控 pH 回路，需 HART 在线标定记录用于 GMP 审计）—建议三年一次插测抽检（标准信号源验证 4/12/20 mA 及 HART 扫出），超 5 年呆滞需重新验证。
- 存量 DeltaV S-series 系统（2010s 前后投运）—关注 Emerson PCN，若有 EOL/LTB 通知按「min(2件, round(在用S-AI机架数/6))」战略囤货。
- 供应商代管(VMI)—全厂 DeltaV S-series AI ≥20 块可谈寄售降低自有资金占用。
真实案例：某炼化芳烃装置大修后开车，分离塔 T-301 灵敏板温度 TI-3351~TI-3353 三点中两点突然报 Bad PV Quality，Cascade→Manual，操作员手动维持 40 min 后因偏差超限局部联锁跳工段——损失约半天产量+再标定工时。查是 S-series AI 机架上的 端子组件第 9–16 通道 HART 调制部分温升老化（用了 9 年），库房有一块去年 LTB 囤的同 Rev 备件，热插更换后 8 min 恢复自动。事后按我建议把全厂三种 S-series AI 卡及配套端子各设最低水位线，再没因此停机。
常见问题解答 (FAQ)
（KJ3243X1-BK1）是 DeltaV S-series 模拟量输入端子板/组件，必须与 S-series AI 电子卡（如 16 ch AI card）及 SD4001 底座成套使用，不能单独工作。S-series 部分型号进入 Lifecycle Limited，原厂新订 8–20 周，市面全新闲置库存与拆机件并存。急件找带 16 通道 4–20 mA+HART 功能测试报告的渠道商。请以 Emerson 当地 PCN 确认 EOL 状态。
Q2：能和 M-series 的 KJ3102X1-BA1 混用或替代吗？
不能。M-series 与 S-series 底座、端子、电子卡互不通用——物理尺寸、背板引脚、组态均不同。S-series 机柜只能用 S-series I/O 组件（含 /KJ3243X1-BK1），别往 M-series 机架硬插。
Q3：停产后的 Last-time-buy 建议囤几件？
A 类关键 AI（影响控制回路切手动）：在用 S-series AI 机架 N 个，建议 min(2件, round(N/6～8)) 且不少于 2 件。纳入每两年一次功能抽检（标准信号源验证 4/20 mA 及 HART 握手），呆滞 >5 年评估折价转手或申请报废。
Q4：不同 Rev（Rev.J / K 等）能互换吗？有兼容警告吗？
通常可互换，但极老版本控制器/DeltaV 固件可能要求最低 Rev。换完需在 DeltaV Engineering Station 下装 I/O Definition 并核对 Station Alarm / HART 扫描状态——严格来说建议新旧 Rev 不要混插同一冗余对，避免诊断不一致。
