产品详情

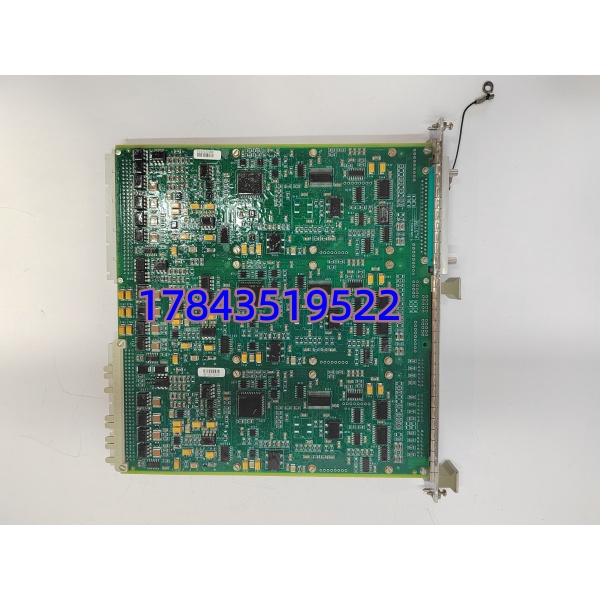

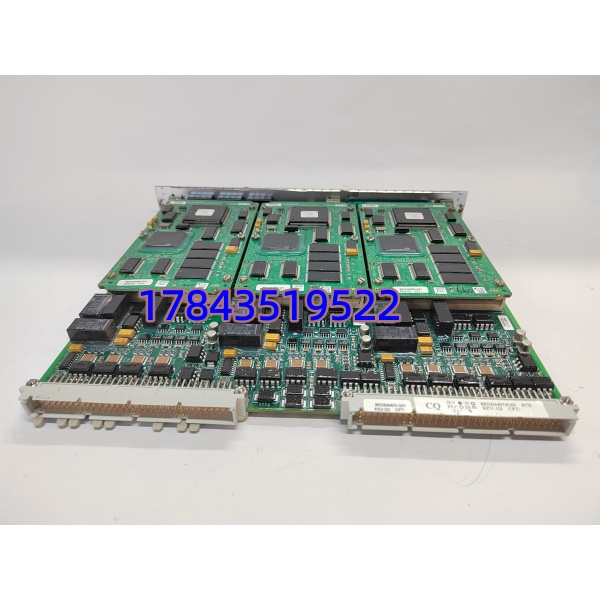

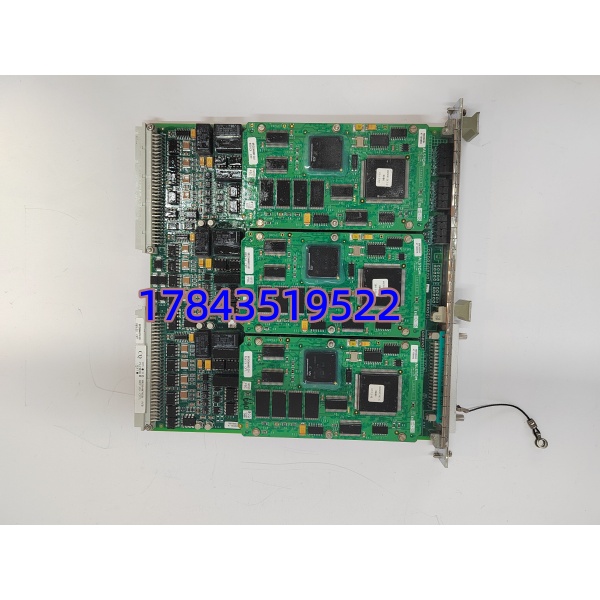

· 型号：NRD108034（部件参照 8RDB44674G01）
· 品牌：Emerson（原 Westinghouse Ovation / WDPF-II Q-Line）
· 系列：Ovation Distributed Control System — Q-Line Digital Input Module, 24 V dc
规格参数
- 完整名称：Emerson Ovation NRD108034 Digital Input Module, 24 V dc, 32 Points, Q-Line (Westinghouse Ref: 8RDB44674G01)
- 适用系统：Emerson Ovation DCS（OCA / OCC / Ovation Controller），插于 Ovation Q-Line I/O 机架（ICR / Drop Interface Cabinet），不兼容 WDPF-I 老代非 Q-Line 机架
- 通道数：32 路独立数字量输入，通常分为 4 组 × 8 点共用 COM 回线（依 TA 端子块定义）
- 额定输入电压：24 V DC（允许 18～30 V DC 工作范围）
- 逻辑类型：Negative True（Sink — 现场开关闭合灌电流入模块 COM）或 Positive True（Source — 依模块版本/接线），常见为负逻辑(Sink)配外部开关接点+24V 电源
- 输入阈值（典型）：ON ≥18 V DC @ 端子，OFF ≤15 V DC（迟滞 ≈3 V）
- 输入电流（典型 @24V）：≈7 mA/点（全 32 点 ON 总 ≈220 mA），限流保护内建
- 隔离：通道↔背板及通道组间光电隔离 ≥1500 V AC (1 min)，现场侧与系统侧工作隔离 500 V
- 响应时间：硬件 <1 ms，可组态数字滤波 0/4/16/64 ms（防抖动），SOE 时间戳 1 ms（需控制器支持）
- 状态指示：每通道 LED（ON=输入有效），模块 OK / ACTIVE LED
- 供电：由 Ovation Q-Line 背板供 5 V DC（典型背板电流 ≈300 mA），现场侧 24V DC 经 TA 端子引入
- 诊断：通道开路检测（部分版本需使能 Line Monitor + 外部上拉）、模块 Watchdog、CRC 通讯校验
- 组态软件：Ovation Developer Studio / Control Builder — I/O Definition 中选 NRD108034，分配点地址
- 安装：插入 Ovation Q-Line I/O 机架槽位，与对应 TA（Terminal Assembly — 如 T808x 系列弹簧/螺钉端子块）配合
- 工作温度：0 ～ +60℃（32～140℉），储存 -40～+85℃
- 湿度：5%～95% RH 无凝露
- 认证：UL 508、CSA C22.2、CE、IEEE 664（Ovation 系统级 SIL 2/3 依架构）
- 尺寸/Weight：约 165×105×38 mm（单槽 Q-Line），≈0.4 kg
- 配套：须配对应 Ovation TA 端子块（确认现场用 T808x 或等同），现场 24V DC 供电经 TA 分配
产品介绍
NRD108034 是 Emerson Ovation DCS 的 Q-Line 系列 32 通道 24V DC 数字量输入模块——专门把现场泵运行、阀门限位、ESD 按钮、电机故障辅助接点等开关量经光电隔离送进 Ovation 控制器做 SOE 记录和联锁逻辑。它是智能模块（带微处理器做自检和线路监测），和老 WDPF-I D-I/O 卡物理电气不兼容。
和 Ovation NRD109364（115V AC DI）不同，NRD108034 专用于 24V DC 现场。坦白讲现场最大问题是 TA 端子——模块本体无接线端子，必须配 Ovation 指定 TA（弹簧或螺钉），买备件确认原柜 TA 型号及完好性，氧化或松脱比模块本身坏更常见。另有一点：Ovation 控制器要求 I/O 模块 Firmware 版本在兼容矩阵内——新模块 FW 过高老工程可能拒认（极少但存在），换前记录原模块 HW Rev + FW Ver。
应用场景与行业案例
痛点切入
我在 600MW 机组遇过 Ovation 报”DI Module Communication Lost”整槽 DI 掉——查 NRD108034 背板金手指氧化（沿海高湿），拔下酒精擦后恢复。另一回化水系统扩建加 DI 点，订 忘订 TA，到现场没法接线。这类模块故障率低，多数”坏模块”实际是 TA 端子松动、现场 24V DC 电源异常或滤波设置与现场信号抖动不匹配（调长滤波可消误翻转）。
典型场景
- 火电厂主机/辅网(Ovation DCS) — 给水泵/引风机运行反馈、汽机 ETS 辅助接点、主汽门限位开关 SOE 采集
- 燃机/联合循环 — 辅助设备状态监视（润滑油泵运行、防喘阀位），与 Mark VIe 分开独立 SIS/辅控层
- 核电常规岛辅机 — Ovation 平台 DI 点（需 QA 证书版模块，确认原订货含核级标识）
- 工业自备电厂 — 与 Ovation 模拟量(AI/AO)、控制(DO) 混架构成完整 DCS I/O 站
- 老 WDPF-II 系统维持 — Q-Line 机架保留原接线只换故障
真实案例
某 300MW 机组大修 Ovation I/O 点检，强制现场试验按钮发现 Ch.28 无变化——量现场线 24V OK，拆模块测输入脚对地电阻异常（TVS 保护软击穿）。因 Ovation Q-Line 支持在线插拔 I/O（确认该点非 ETS 唯一跳闸源），拔出旧 ，插新（TA 不动，核对槽位），Developer Studio → Online → Verify I/O 确认 32 通道 Reading 正常，传动测试通过。老工说：Ovation DI 模块十年不大坏，端子弹簧先松。
