描述
产品详情

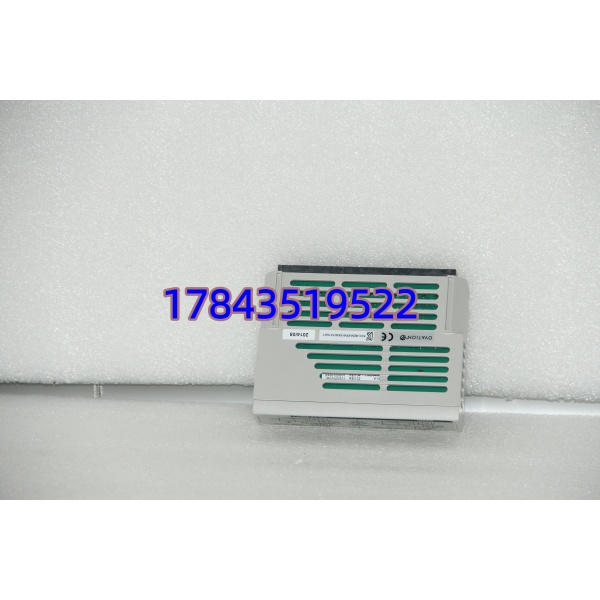

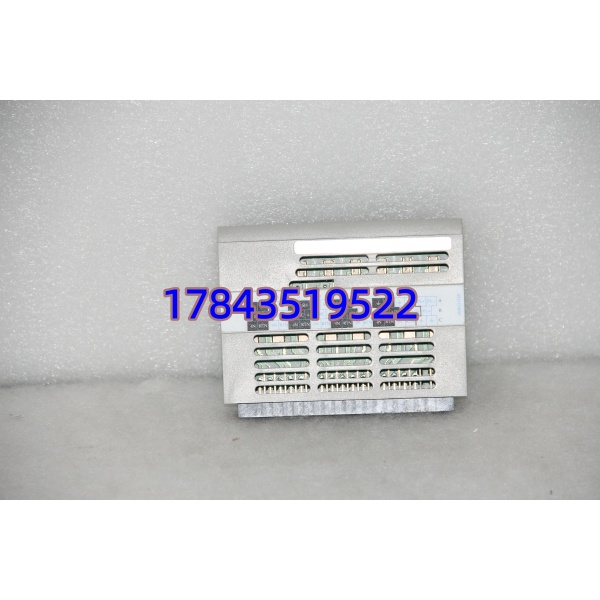

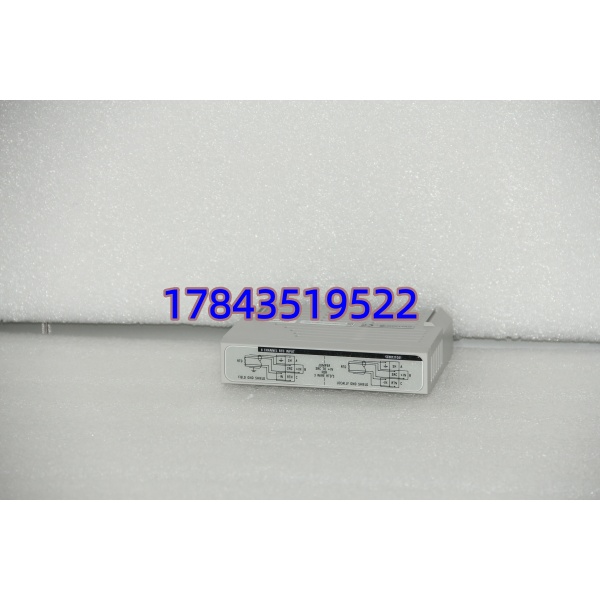

· 型号：5X00121G01
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Input Module, 16-Channel, 24 V DC Negative Logic (Sinking)
规格参数
- 产品全称：Emerson Ovation Digital Input Module, 16-Channel, 24 V DC, Negative Logic (Sinking), Type 5X00121G01
- 输入点数：16 路独立 DI（通常分为 2 组 × 8 点，每组共用 1 个 COM/RETURN 端接 0 V DC）
- 输入类型：负逻辑 / Sinking —— 现场开关闭合时将输入点拉至 0 V（DC 24 V 经内部上拉电阻），”1″ = 点到 0V 闭合
- 额定电压：DC 24 V（允许范围典型 18–30 V DC 依 Drop 供电）
- 接通阈值：典型 < 5 V DC（点到 0V 判定 ON），关断 > 11 V DC（依手册）
- 输入电流：典型每点约 2–5 mA（内部上拉至逻辑电源）
- 滤波/去抖：模块内置数字滤波（典型 1–10 ms 可编程依 Controller AI/DI Block 设置，硬件级有最小防抖）
- 状态指示：每通道 1 个绿色 LED（ON=点通），Module OK（绿），Comm/Active LED
- 硬件键（Keying）：板上电子键电阻匹配指定 DI 端子板（1C31116G01、1C31132G01 等常见），插错类型 Controller 报 Module Mismatch
- 供电：通过 Ovation I/O Drop 背板取 24V DC 逻辑电源（不消耗现场 24V，现场回路经端子板）
- 对插接口：专有多针 Header 与 DI 端子板对接
- 工作环境：0 ～ +60℃（机柜内），湿度 5–95% RH 无凝露
- 安装：插入 Ovation I/O Drop 卡槽（与端子板对插后锁紧），单槽宽 ≈ 38 mm
- 认证：CSA、FM、CE（依批次），符合 NEMA/IEC
- 兼容端子板：典型 1C31116G01（DI TB 16pt 24VDC Neg Logic w/fuse），1C31132G01（高密度/不同排列），采购前核对现场现用后缀
产品介绍
5X00121G01 是 Ovation 做 24V DC 开关量采集的”大脑”——现场按钮、限位开关、继电器常开接点一端接 24V DC、另一端接 DI 端子板输入点，COM 端接 0V，接点闭合模块检测到输入被拉低到 0V 即报 “1”。端子板负责物理接线、熔断/隔离、屏蔽处理，电子模块负责电平判别、光电隔离和 Drop 总线刷新。
有一点要注意：Ovation DI 分正逻辑（Sourcing / 高侧，现场开关闭合送 +24V）和负逻辑（Sinking / 低侧，现场开关闭合送 0V）两种，5X00121G01 是负逻辑/Sinking版。如果现场接线是按正逻辑做的（公共 +24V 进 COM）买成正逻辑模块（如 5X00119Gxx 系列）才匹配——插错逻辑类型点上永远读 0 或 1 翻转，Controller 不报错只数值不对，现场新人最容易懵。换件前一定看旧板标签完整型号及端子板 COM 接法是 0V 还是 +24V。
应用场景与行业案例
最典型现场故障：输煤线 #3 犁煤器限位开关明明到位但 Ovation DI 点不置位——查是 DI 模块某通道输入上拉电阻开路（老化或感应电打坏），整个组 8 点偶发丢信号。换模块恢复。
典型场景：
- 火电 Ovation DCS 开关量采集——泵运行/停止状态、阀门全开/全关限位、MFT/ETS 辅机允许/跳闸信号、现场按钮盒启停反馈。
- 化工厂/水处理 电机状态与液位开关——继电器输出干接点经 DI 模块回 Ovation 控制器做联锁。
- 老厂 MRO 备件更换——DI 模块 LED 无 OK 或某通道恒 0/1 不响应，整体更换电子模块（端子板利旧）。
- 系统扩容新增 DI 点——新 Drop 槽位装 DI 端子板 + 5X00121G01，控制器组态加 DI Block。
真实案例：
北方某 600MW 机组除氧器水位旁路阀全关限位（LS-关闭）在 Ovation 上偶发不置位，趋势看偶尔 0→1→0 抖动后恒 0。现场万用表量端子板输入端对 0V 在限位闭合时确为 <0.2V（正常），怀疑模块通道内上拉电阻老化。断电松锁紧拔出 5X00121G01（端子板不动！），插入测试过 A 级拆机件推到底锁扣，上电 Module OK 绿，强制该点手动测试 0/1 翻转正常，恢复监控约 5 分钟。事后要求点检将所有关键 DI 通道做年度通道测试记录——尤其老机组 15 年以上 DI 模块上拉电阻漂移不少见。
常见问题解答 (FAQ)
Q1：支持热插拔吗？运行中能直接拔插更换？
Ovation 电子模块大多支持在线更换（Hot Swap）。建议先确认该 DI 点短暂丢失不影响安全联锁（或先 Force/Suppress 报警），再：松开锁→垂直拔出→插新模块→推到底锁→确认 Module OK 绿及点值正常→解除 Force。拔出瞬间对应点变 0（或保持最后值依组态），可能引起瞬时报”设备未到位”——正常。
Q2：负逻辑(Sinking)和正逻辑(Sourcing)怎么区分？买错了会怎样？
- 负逻辑 5X00121G01：端子板 COM 接 0V，现场开关闭合将输入点拉至 0V =”1″
- 正逻辑（如 5X00119Gxx）：端子板 COM 接 +24V，现场开关闭合送 +24V =”1″
买错逻辑类型——点上电状态全反或全 0（上拉/下拉方向不对），Controller 不报模块错只数值不对，排查耗时。换前确认旧板完整型号 及 量端子板 COM 端对地电压（0V=负逻辑，+24V=正逻辑）。
Q3：插上后 Controller 报 “Module Mismatch / Wrong Type” 怎么回事？
三个主因：① 电子键与端子板类型不匹配（如把正逻辑 DI 模块插负逻辑 DI 端子板，或新老键定义不同——部分跨代兼容需核对 Emerson 兼容矩阵）；② Drop 硬件组态里 Slot 类型未更新（极少，通常自动识别）；③ 模块金手指氧化致键电阻读错——取酒精擦拭重试。优先确保同完整型号 5X00121G01 配对应负逻辑 DI 端子板。
