描述
产品详情

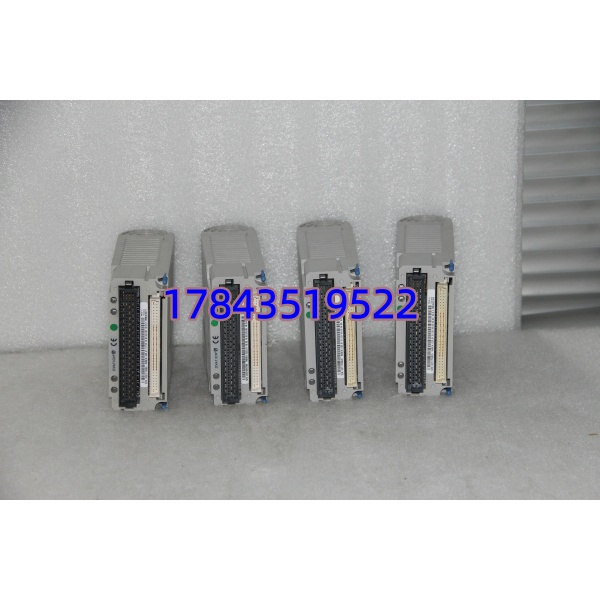

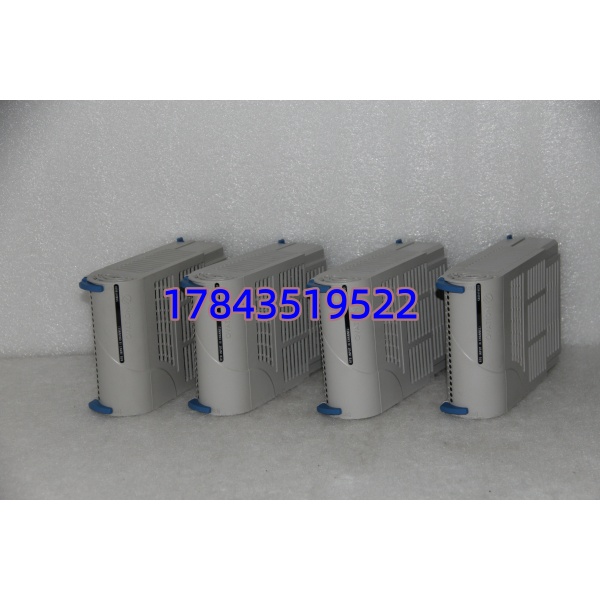

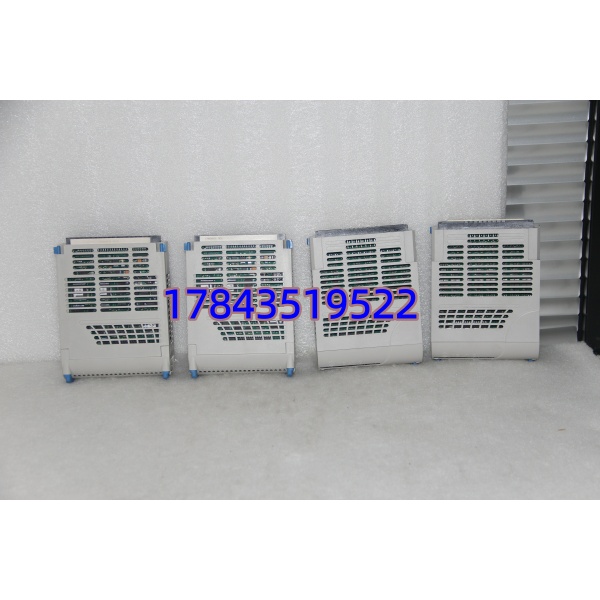

· 型号：5X00119G01
· 品牌：Emerson Automation Solutions（原 Westinghouse Ovation）
· 系列：Ovation Distributed Control System — I/O Carrier Power Supply Module
规格参数
- 订货号：5X00119G01
- 产品类型：Ovation I/O Rack Power Supply Module（安装于 I/O 标准机架左侧 PS1/PS2 槽）
- 输入电压范围：18–36 V DC（标称 24 V DC，允许现场 24V 系统 ±20%）
- 输入电流：典型 8 A @ 24V DC（满载），建议前端空开 ≥10A
- 输出电压/电流：
- +5 V DC @ 最大 15 A（供 I/O 模件逻辑）
- +15 V DC @ 最大 1.0 A
- –15 V DC @ 最大 1.0 A
- 输出功率：典型 90 W（5V×15A 为主）
- 稳压精度：±1%（线压+负载调整）
- 纹ple：＜50 mV p-p（典型）
- 冗余并机：支持两块 5X00119G01 并机冗余（PS1+PS2），均流精度 ±5%，任一块失效不影响机架供电，报警触点输出
- 保护功能：输入反极性保护、输出过流/短路保护、过温保护（自动恢复）
- 状态指示：PWR（绿=正常）、FLT（红=故障/过温/欠压）、Redundant OK LED
- 安装位置：Ovation Standard I/O Rack 最左侧 PS1 槽（第二块可选 PS2），DIN 35mm 导轨内置机架
- 冷却方式：自然对流（无风扇）
- 工作环境温度：0～+60℃（运行）；存储 -40～+85℃
- 湿度：5%～95% RH 非凝露
- MTBF：＞100,000 hrs @40℃（以原厂 FMEDA 为准）
- 认证：UL/cUL，CE，符合 EN 61000-6-2/4
- 产品状态：PM410 停产，新机架用换代电源模块或 Ovation MD 系列，MRO 靠存量备件
产品介绍
5X00119G01 是 Ovation I/O 机架专用开关电源——现场 24V DC 进来，它给背板上所有 I/O 模件（AI/AO/DI/DO/Relay DO EMOD）提供 5V 逻辑电和 ±15V 模拟电。标准做法是一个机架配两块做 1+1 冗余，任一块故障机架不掉电且 Ovation 站报”PS Module Failed”提示更换。模块本身无现场端子——24V 进线接在机架背部端子排（PS 接线排），模块插进 PS 槽取电。
坦白讲电源模块故障率不高，但我遇过最坑的是冗余并机时两块版本差太多导致均流失衡，一块长期满荷另一块轻载，先挂的那块引起切换瞬间 I/O 短暂复位——老机架建议两块同批次或至少同 firmware rev。还有现场 24V 母线段电压偏低（＜21V）会导致 PS 模块进入 UVLO 保护，整架 I/O 掉线，查故障时别忘量前端直流母线。新项目 Ovation MD 机架电源不同，但老 300/600MW 机组还在跑这个，MRO 必须留备件。
应用场景与行业案例
痛点切入
夜班 #2 机组 Ovation 站突然全 I/O 机架报”Communication Lost”——电子间看机架 PWR LED 灭。查前端 24V 直流屏正常，拔 PS 模块量输入有 24V，输出 5V 仅 0.8V，确认电源模块内部 DC/DC 失效。幸亏柜内 PS2 槽预留了第二块（同型号闲置未接线），插上、拧紧、接 24V 入线——机架秒恢复。事后补订一片 5X00119G01 做轮换备件。
典型场景
- 火电 DCS I/O 室 — 每台 Ovation Standard I/O 机架配 1~2 块 5X00119G01，冗余供电保障 AI/AO/Relay DO 不掉电。
- 核电/化工辅网 — 重要控制柜双 PS 冗余，配合 Ovation 站 PS Health 监测做预防性更换。
- 老 Ovation 系统 MRO — 保留原机架架构，只换故障 PS 模块维持运行（注意接线极性及接地）。
- 改造项目临时测试台 — 单块 PS 给开发用 Ovation 机架供电调 I/O 模件。
真实案例
去年去华东某热电厂做 DCS 隐患排查，发现 #1 炉 Ovation 机架 PS2 槽空置且 PS1（5X00119G01）运行超 14 年，风扇滤网堵死壳体微热。建议运行倒负荷测冗余切换——临时借一片测试 OK 二手件插 PS2、并机成功、均流正常，拆下原 PS1 做老化复测发现电容 ESR 偏大。采购两片新（二手测试件）留库，原机恢复双冗余。老师傅感慨”电源这东西不坏想不起它，一坏全架 I/O 蒸发”。——老 Ovation 机架 I/O PS 建议每架至少 1:1 冗余且常备 1 片散件。
常见问题解答 (FAQ)
Q1：单机架能只装一块吗？必须冗余吗？
可以单块运行（只装 PS1），非强制冗余。但重要工艺控制柜强烈建议 1+1 冗余（PS1+PS2 均装 5X00119G01），任一块故障不停机且 Ovation 站报警提示更换，符合 NERC/电厂反措要求。
Q2：输入端极性接反会烧吗？有保护吗？
模块标称带输入反极性保护，但现场务必按机架接线图确认 +/- 极性（标 +24V / 0V），反接虽有过流保护通常不致永久损坏但可能触发锁死需断电复位。接地/屏蔽按 Ovation 柜内接地排单点接地。
Q3：和 5X00119G02 能混用并机冗余吗？
通常可混并用但建议同型号同 Rev——细微差别在均流微调电位或 firmware 监控字。若原机架已有一块 G01，备件优先买 G01；若 G01 缺货确认 G02 兼容（核对 Ovation 版本 Release Notes），混用并机观察均流 LED 指示正常再投运。
