描述
产品详情

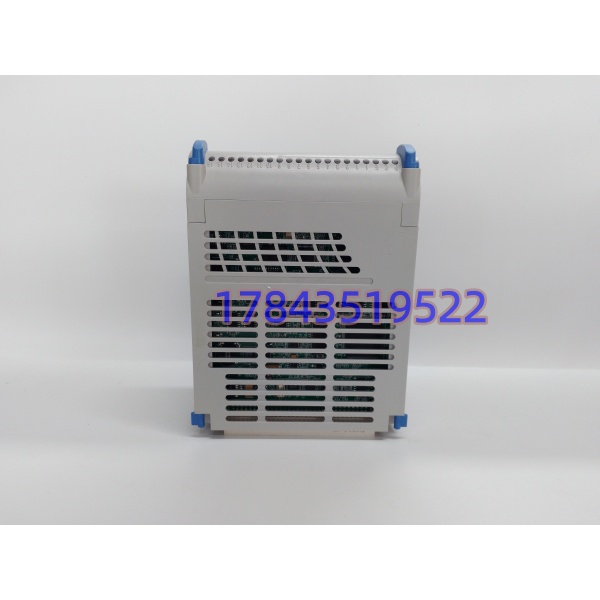

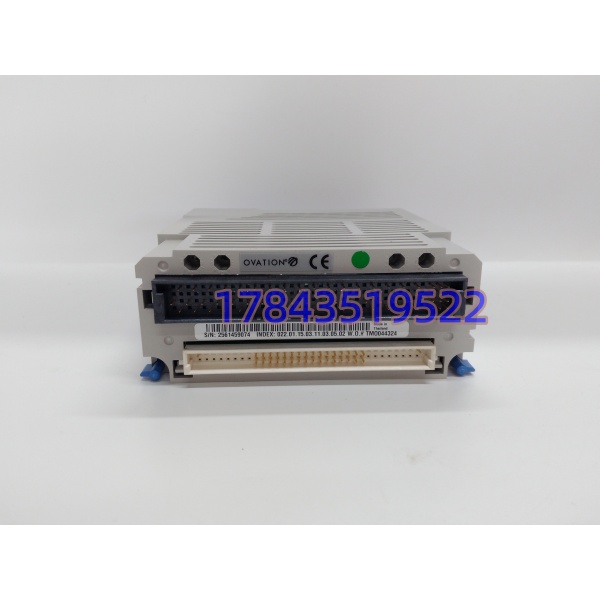

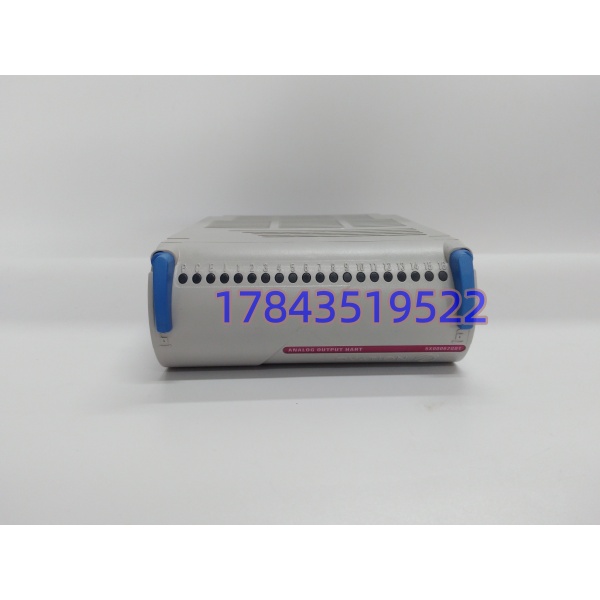

· 型号：5X00062G01
· 品牌：Emerson (艾默生) / Westinghouse Ovation
· 系列：Ovation DCS HART Analog Output (HAO)
技术参数
- 输出通道数：8通道（多路复用，通道间无隔离，共享公共辅助电源地）
- 输出信号范围：4-20mA（默认，支持HART 7叠加）
- D/A转换分辨率：14-bit（板载16MHz微控制器处理）
- 输出精度：±0.25% of Span（全温度范围，典型值0.1%-0.15%视固件而定）
- 通道更新率：24ms（每通道由MCU轮流刷新）
- 负载能力：Max 700Ω @ 21.6VDC辅助供电（典型回路电阻230-600Ω）
- 电气隔离：现场侧与逻辑侧 1000VAC/VDC（1分钟），通道间无隔离
- 供电要求：主电源来自Ovation背板24VDC（典型1.2W），辅助电源外部24VDC（-5%/+6.25%，典型6W）
- 工作温度：0°C 至 +60°C（运行），存储 -40°C 至 +85°C
- 湿度范围：0% 至 95%（非冷凝）
- 诊断功能：开路检测（Open Loop Feedback）、8位Pass/Fail状态寄存器（0xC）
- 物理接口：端子排接线（需柜内单点接地屏蔽电缆），EEPROM存储电子ID
- 固件与协议：Ovation专有I/O总线，HART双向数字通信，软件可配超时
产品介绍
现场实测发现，老电厂改造里最怕AO卡漂移导致调门忽动，这货在Ovation 3.x以上固件环境跑出来的线性度还算稳，主要靠14-bit分辨率和板载MCU做环路补偿。严格来说，它只在固件v3.2以上支持完整的HART指令解析，早期R型机架可能只认裸模拟量。作为Ovation HAO高性能模块，它的定位不是堆通道隔离（这点后面会提短板），而是用复用架构换成本和密度，8路挤在单槽里对机柜空间吃紧的项目挺友好。
次段得泼盆冷水：别被“高抗干扰”的宣传语带偏，这模块的8个通道是共用辅助电源地和返回路径的，在多回路串级控制且现场地电位差的场景里，若不单独加隔离栅，通道间耦合噪声会让你头疼。（在某个海外EPC项目里碰到过，因为现场电磁阀共地不良，换上这卡后零点漂移了0.8mA，后来硬是补了隔离安全栅才压下去）。商业价值在于它是Emerson原厂链路里的标准件，备件追溯和AMS Suite设备管理能直连，省掉第三方IO映射的调试工时，交期如果是国内保税仓现货通常1-3工作日，原厂订货动辄12-16周起步，这是采购员必须卡的点。
替换与升级建议
- ✅ 直接替换：5X00062G01 同版本Rev G/H/J（需核对底座端子定义完全一致，通常为OCIA或HAO基座，工作量极低，仅重插成本，无额外费用）。
- ⚠️ 软件兼容（需改配置）：旧版 1X00062G01 或早期Westinghouse AO模块（硬件引脚可能兼容但EEPROM ID不同，需在OVATION_station数据库里重刷Personality Module参数，改动约0.5-1人日，可能涉及点表重新下装，成本在停机窗口损耗）。
- ❌ 硬件不兼容：第三方Profibus PA或FF总线AO模块、Ovation隔离型AI模块（物理插槽逻辑电平不同，强行插会烧背板，必须改机架设计，成本极高不建议）。
若您的系统仍是90年代初代西屋机架且无HAO基座，目前无直接现货替代品，只能依赖库存拆机件或做整体IO柜改造。
