描述
产品详情

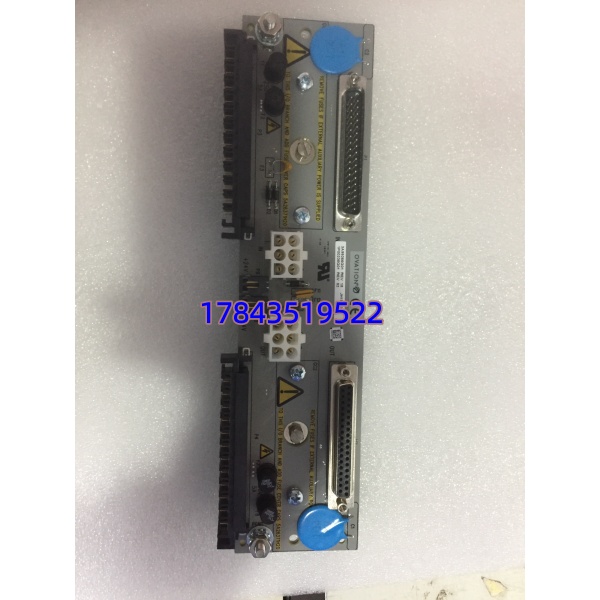

· 型号：3A99266G01
· 品牌：Emerson（原 Westinghouse / Ovation™）
· 系列：Ovation DCS — Local I/O Transition Panel (LIOTP)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3A99266G01 |
| 制造商 | Emerson Automation Solutions（原 Westinghouse Ovation™） |
| 硬件类型 | Local I/O Transition Panel / PC Board（LIOTP） |
| 适用系统 | Emerson Ovation DCS — 本地及远程 I/O 节点 |
| 标称供电电压 | 24 VDC（允许范围 18–30 VDC，由 Ovation 电源模块或外接直流馈入） |
| 典型功耗 | ≤20W（含下游 I/O 分支激励，板级耗电约 2–5W） |
| Ovation 节点总线载波 | 30 kHz ±2%（载波耦合至 I/O 背板） |
| 支持 I/O 分支 | 最多 4 Branch，每 Branch ≤8 块 I/O 模块（合计 ≤32 块） |
| 信号隔离耐压 | ≥1500 VDC（通道/系统地间，变压器耦合隔离） |
| 接线方式 | 螺钉端子排（现场电缆）+ 背板边缘连接器（至 I/O Baseplate） |
| 防护处理 | 工业级敷形涂层（Conformal Coating），符合 ISA S71.04 G1/G2 |
| 工作环境温度 | -40℃ ～ +70℃（IEC 60068-2 合规） |
| 抗振动/抗冲击 | 5g RMS（10–500Hz）/ 30g 半正弦 11ms（IEC 60068-2-6 / -2-27） |
| 安规认证 | UL 61010-1、CSA C22.2 No.61010-1、CE、IEC 61326 |
| 物理尺寸（约） | 254×71×38 mm（依版本 Rev 略有差异，请以实物丝印为准） |
| 重量（约） | 0.11–0.5 kg |
产品介绍
在某个 300MW 燃煤机组电子间碰过一回：Ovation 本地 I/O 柜进水汽后 LIOTP 敷形涂层被腐蚀，导致某 Branch 全部 AI 点漂移，查了三天才锁定是这块过渡面板绝缘劣化而非模块本身。3A99266G01 本质上不是”智能卡”，它是 Ovation I/O 架构里那个容易被遗忘但断了就全 Branch 离线的基础接口——负责把现场电缆汇接进来、做电源分配和载波耦合，同时靠敷形涂层扛住电子间的高湿与轻微腐蚀环境。
从 TCO 角度看它是典型 A 类慢流动备件：十年可能不动它，一动就是全站对应 I/O 柜瘫痪。原厂已逐步将 Ovation 早期件转入 Legacy 渠道，新件交期动辄 12–20 周或仅二手机可寻，所以把它纳入 ABC 分类的 A 类缓冲库存比追原厂现货更现实——特别是电厂大修窗口不允许等国际物流。
应用场景与库存策略
电厂/化工厂 Ovation DCS 本地 I/O 柜一旦 LIOTP 失效，对应该面板的整组 Branch（最多 8 块 I/O 模块、数十点信号）全线掉线，CRT 上瞬间一片”？？？”，而此件的原厂交期常超 3 个月或已转入 Legacy 停产物料清单，这才是真正的痛点。
典型场景与备货建议：
- 火力发电厂 DCS 电子间（汽机/锅炉侧）：每台 Ovation 本地 I/O 柜配 1–2 块 LIOTP，失效影响 FSSS/ETS 相关测点 → 建议按每 4–6 面 I/O 柜备 1 件冷备件（Buffer Stock），存于恒温防静电柜。
- 大型化工/水处理 SCADA 节点柜：户外泵站远程 Drop 节点，运维人员少、物流不便 → 建议由签约供应商做 VMI 寄售库存或至少备 1 件于厂区二级库。
- 旧机组延寿改造项目（运行 >15 年）：Ovation 初代硬件处 EOL 阶段 → 建议在下一轮大修前做一次 Last-time-buy，按现装机量的 20%～30% 战略性囤货（通常 2–4 件），并以原厂或授权翻新测试品为优先。
- 非关键公用工程子系统：若 I/O 点可短期旁路或手动操作 → 可不专备，但需确认相邻柜有兼容版本可拆东墙补西墙（做好版本匹配记录）。
真实案例：南方某 2×350MW 热电 2021 年大修后试运，#2 机闭式水泵跳闸报警无故消失——追查发现电子间空调漏水浸湿 I/O 柜底部，3A99266G01 敷形涂层起泡造成数路 DI 点对地漏电。当时原厂答复新件交期 14 周且暗示 Legacy 状态，紧急从同行电厂借到一块 Rev C（幸好端子定义一致）顶上，试运后恢复。事后该厂把 3A99266G01 列入 A 类停机备件，按 6 面 I/O 柜备 1 件做了冷备，并在备件台账加了”版本一致性核查”步骤。
常见问题解答 (FAQ)
Q1：目前市场库存状态和典型交期怎样？是否为停产件？
Emerson 已将 Ovation 早期部分硬件转入 Legacy/Obsolete 清单，3A99266G01 新件极难直接向原厂订购，主流渠道多为测试二手或 NOS（New Old Stock），交期视货源 2 天～8 周不等。建议以 Emerson 当地办事处确认最新 Lifecycle 状态，我方经验是按 EOL 对待做战略囤货。[请以原厂手册为准]
Q2：Last-time-buy（最后采购）建议买几件？
若确认 EOL 且无直接 pin-to-pin 替代，按贵司现网装机量的 20%～30% 采购（最少不低于 1 件/每类机架配置），并考虑不同 Rev 版本的兼容性——有些老 Rev 与新背板配合会有 LED 指示差异但不影响功能，这个要在 FAT 时验证。
Q3：有没有向后兼容的替代型号或升级方案？
严格来说 Ovation LIOTP 多数靠同型号替换；部分站点可用同代新型号 LIOTP 向下兼容但需核对背板插槽定义与端子排排列（Rev 差异！），不能盲目混用。ROP 接口板或电源模块不是此件的替代品，别被卖家混淆。[请以原厂升级公告为准]
Q4：采购二手/翻新件如何验真和避坑？

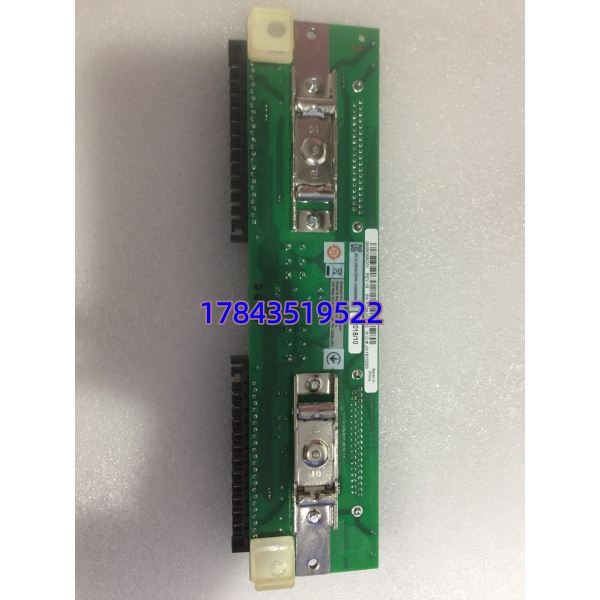

要求卖家提供：①板卡丝印清晰照片（含 Rev 号、日期码）；②老化测试报告或 Ovation 机架实测视频；③防静电包装与防静电袋标识。警惕打磨重印日期码或只拍正面不拍背面的货——现场实测发现背面焊点氧化是导致插装后 Branch 通信闪断的主因。
