描述
产品详情

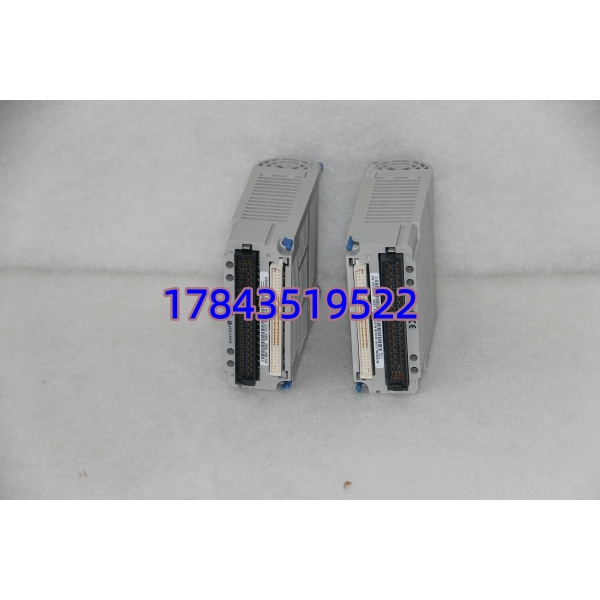

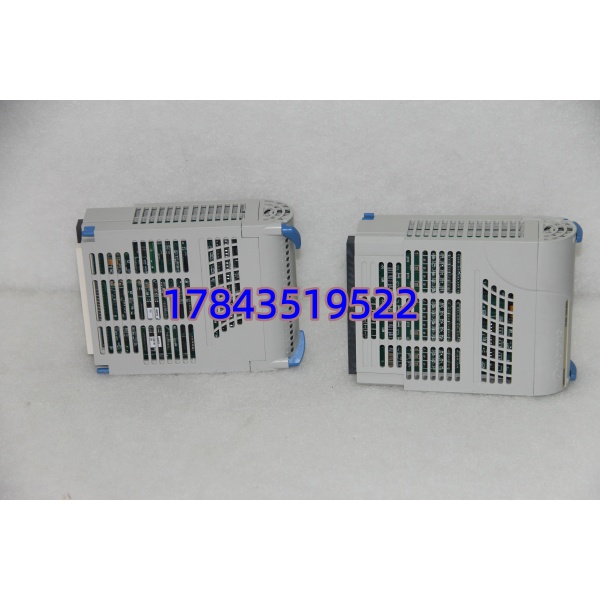

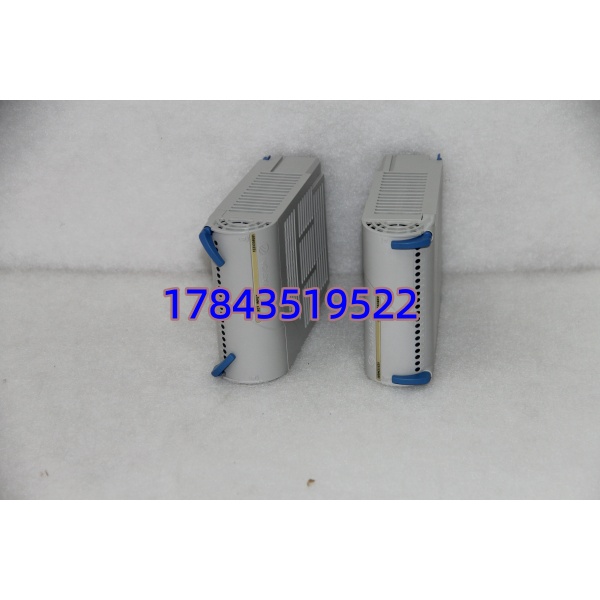

· 型号：1C31234G01（Westinghouse Ovation → Emerson Ovation LC DI 24V DC 模块；用户简写 1C31234 指此件）
· 品牌：Emerson Automation Solutions — Ovation DCS（原 Westinghouse）
· 系列：Ovation LC Digital Input Module, 24 V DC
规格参数
- 产品 ID：1C31234G01
- 模块类型：Digital Input — 24 V DC Solid State（光电隔离）
- 输入通道数：16 点（分成 2 组，每组 8 点共用 1 个 COM / Return 端）
- 额定输入电压：24 V DC（允许范围 18～30 V DC）
- 逻辑电平：”1″ = 15～30 V DC @ 典型 4～7 mA；”0″ = -3～+5 V DC
- 输入类型：可组态为湿接点（需外部 24V）或干接点（模块内部供检测电流），极性敏感（源型/Sink 需按接线图）
- 隔离：通道↔逻辑侧 光电隔离（≥1500 V DC 测试），通道组间不隔离（共用 COM）
- 输入滤波：硬件+软件滤波，典型去抖 1～20 ms 可组态（Point Builder 中 per point）
- 扫描/更新时间：全部通道 ≈ 20 ms 每周期（默认），受滤波器设置影响
- 背板供电：+5 V DC（逻辑侧），现场 24V DC 由外部电源经 TB 端子块引入
- 功耗（典型）：≈ 250 mA @ 5V DC（全部点 ON 时略高）
- 状态指示：面板 PWR（绿）、COMM（绿闪烁）、ERR（红）、各通道 LED 亮=逻辑”1″ detected
- 配套端子块：必须配 Ovation TB 端子块 1C31238G01（螺钉）或 1C31238G02（弹簧）
- 机架兼容性：Ovation LC I/O 机架（本地 Drop / 远程 RIO / FDDI 节点）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 认证：CE、cULus、FM（依批次）
- 物理尺寸：标准 Ovation I/O 模块单槽宽（≈ 50.8 mm）
产品介绍
1C31234G01 是 Ovation DCS 最常用的 24V DC 数字量输入卡——采集现场泵运行反馈、阀门限位、就地按钮、联锁状态等。比早期西屋 WDPF II DI 卡响应快，Point Builder 里可逐点设滤波时间防抖动，支持湿接点（外部 24V 供电）和内部检测电流干接点两种接线方式。
坦白讲这卡现场很少整卡坏，故障多是 TB 端子松动、现场 24V 电源漂移致某点不识别、或浪涌打坏单路光耦。Westinghouse Ovation 现归 Emerson，该型号仍有限供应（新编号 5X 交叉参考 pin-to-pin 兼容）。老线维护找全新库存或测 OK 拆机件，换模块不需重下装数据库——控制器自动刷当前映像。
应用场景与行业案例
我在现场最常见是火电厂 Ovation 系统——汽机/锅炉辅机”运行””停止””事故跳闸”反馈全进 1C31234G01，配 24V DC 现场电源，组态 5ms 滤波防抖动。
典型场景：
- 火电辅机状态采集—泵/风机 运行/停止/就地/远方 反馈进 Ovation DI，参与联锁和报警
- 化工装置 ESD 反馈—紧急关阀限位开关（SPDT 中一组）作 DI 进 DCS 做阀位一致性检查
- 水处理 PLC 对接—远程站 DI 采液位开关、压力开关状态，经 RIO 上送 Ovation 控制器
- 老线 MRO 备件—某通道光耦坏（现场感应雷或 24V 误接 110V），热插拔换卡恢复
真实案例：西北某 300MW 机组除灰系统，一块 1C31234G01 第 6 通道常年显示”1″不返零——量输入端对地绝缘正常，断开线仍为 1，判定光耦击穿。因 Ovation 支持热更换，松锁扣拔旧（TB 端子不动）→插新→PWR/COMM 灯正常后确认通道 LED 随强制/现场状态变化——全程 <1 分钟，未影响其他 DI 点采集。后查是同 MCC 柜 24V 电源曾有过瞬态过压，建议加装 DI 侧浪涌保护器。
常见问题解答 (FAQ)
Q1：支持热插拔吗？更换步骤？
支持 Ovation I/O 热插拔。步骤：记录异常通道 → 松锁扣 → 拔出（TB 端子块留在线排）→ 插新模块 → 确认 PWR 绿、COMM 闪绿、各通道 LED 与现场状态一致。控制器自动重枚举，不需重下装数据库。拔插瞬间该槽位 DI 映像暂为 0 或保持上一周期值（依组态），一般不影响安全逻辑（重要跳闸不建议依赖单 DI 点）。
Q2：湿接点和干接点怎么选？接线区别？
湿接点＝现场设备需外部 24V DC 供电到 DI 点，COM 端接 24V DC 0V（Return）；干接点＝现场是纯机械接点，模块内部施加检测电流（约 4–7mA），COM 端按说明书接指定极性（通常为 Return）。Point Builder 里 per point 可设类型，接线错会导致点常 0 或常 1——新柜调试先试亮 LED 再固化接线。
Q3：和高电平 DO 或继电器 DO 卡能混槽吗？物理兼容吗？
物理插槽都兼容 Ovation I/O 槽，但功能绝不互替。1C31234G01 是 DI 输入卡，不能替 DO 卡用，也不能替 TC/mV AI 卡。买前核对原槽位模块标签是”24V DC DI”字样。
Q4：端子块用哪个？螺丝和弹簧能混用吗？
标准配 1C31238G01（螺钉型）或 1C31238G02（弹簧笼式）。同一机架可混用不同类型 TB。模块插针兼容两种，换 TB 时注意旧线径是否适合弹簧端子及 COM 接线极性。
