产品详情

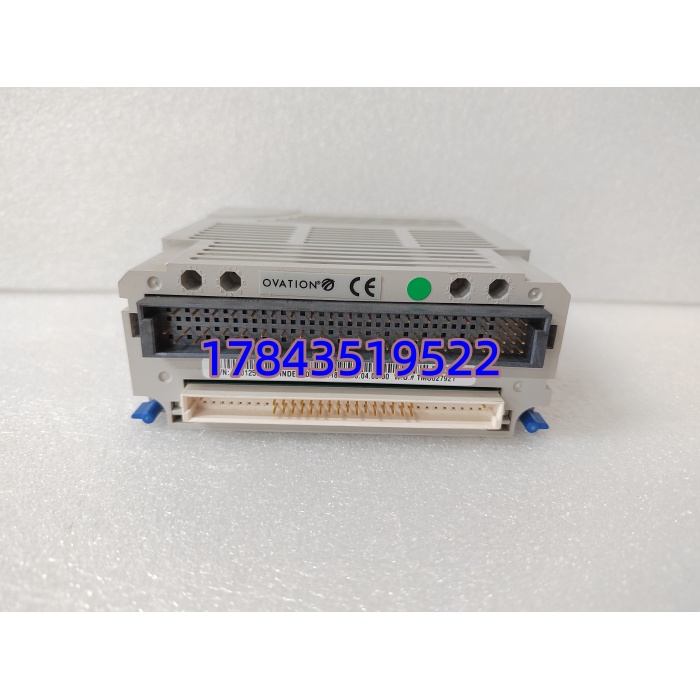

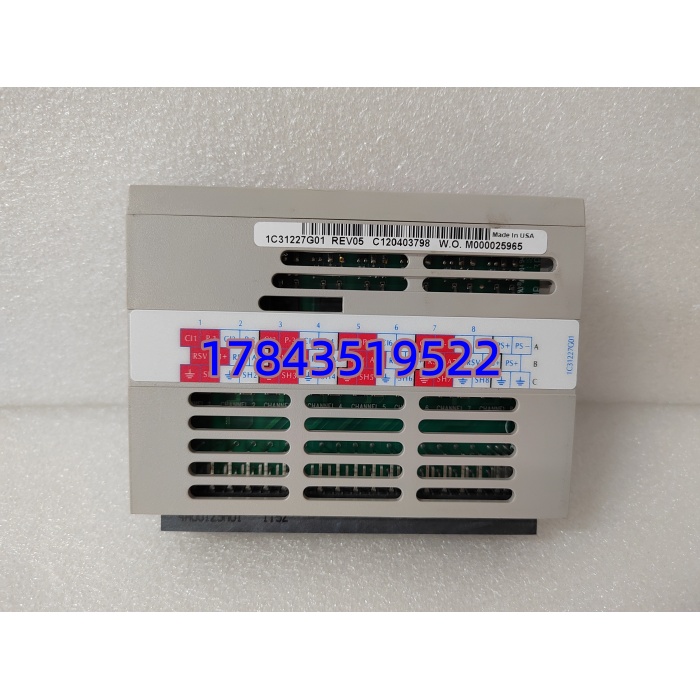

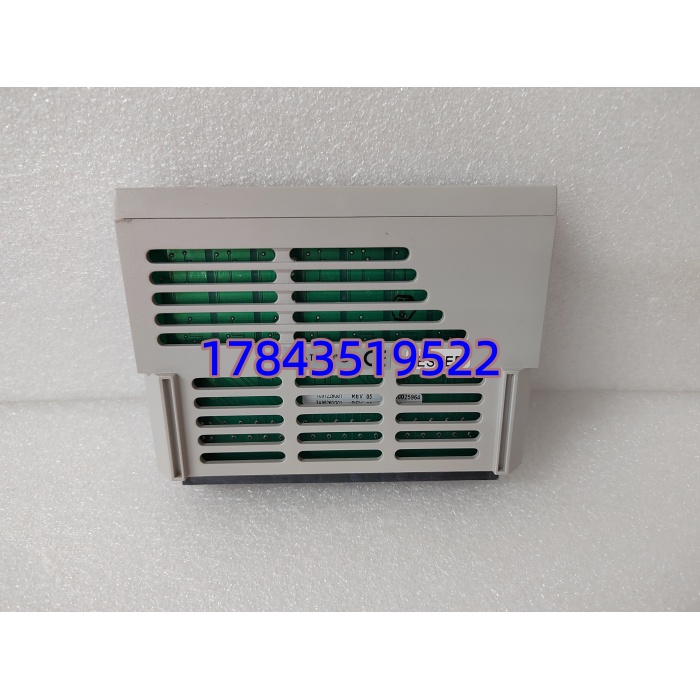

· 型号：1C31227G01
· 品牌：Emerson Process Management / 原 Westinghouse Ovation™
· 系列：Ovation Distributed Control System — High Density Digital Input (HDDI) Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品名称 | Ovation High Density Digital Input Module (HDDI) |
| 部件号(PNR) | 1C31227G01（高密度 32 点版） |
| 通道数 | 32 通道（两组 16 点，共用/独立公共点依底座配线） |
| 输入类型 | DC 24 V 正逻辑（Active High / Sinking Input，现场开关闭合供 24 V DC 至模块公共点） |
| 输入电压范围 | 18–30 V DC（标称 24 V DC），逻辑”1″ ≥ 18 V，”0″ ≤ 5 V |
| 输入电流 | 典型 5–7 mA / ch @ 24 V DC |
| 隔离 | 通道组 ↔ 背板 / 逻辑侧 1500 V AC（光电耦合），通道组内分组隔离依底座接线 |
| 点响应时间 | ≤ 3 ms（滤波开启时约 8–12 ms 可选，依固件/组态设置） |
| ON/OFF 迟滞 | 内置防抖滤波，可编程（部分固件版本支持 0/4/8/16 ms 软件滤波） |
| 前面板指示 | 32 枚独立 LED（每点 1 枚，亮=ON）+ MOD OK / FAULT LED |
| 供电 | +5.0 V DC ±5%（由 I/O 底座背板供给，典型总耗 < 1.2 W） |
| 适用底座 | 1C31116G01/G02/G04 RDIO Base（需配 TCOM 1C31129G03 建链） |
| 热插拔 | 支持在线热更换（Ovation 自动重枚举，约 30–60 s 恢复该槽点） |
| 工作温度 | 0 ～ +60℃（运行中），贮存 -40 ～ +85℃ |
| 认证 | CE、UL/cUL Class 1 Div 2、FM、CSA、符合 IEC 61131-2 Type 1/3 |
| 尺寸 | 单槽 Ovation I/O 卡（与 AI/AO/DO 等等高，锁定手柄） |
产品介绍
电厂碎煤/除灰系统一个 RDIO 底座原来插两块 16 点 DI，空间不够想换成高密度——这时候用 1C31227G01 最合适，一块顶两块省一个槽位。但它不是简单的”插进去就好”：老系统若 Drop Definition 里该槽定义为 1C31224G01（标准 32 点 DI 老版）或两块 16DI，直接插 G01 会报 Hardware Mismatch。正确做法是备份原工程 → I/O Configuration 将该槽改为”HDDI 1C31227G01″ → 重编译 → 下装 → 核对点地址映射是否偏移（高密度版点排列顺序可能与旧习惯不同，尤其中途混插时），全程约 30–60 分钟停检窗口。
采购提醒：市面上二手 1C31224G01（老 32DI）和 1C31227G01（HDDI）外观几乎一样，下单一定确认是 HDDI 高密度型（标签印 1C31227G01），老版本替新版本需改组态，新版本不能随意降档替老版本除非组态同步调整。Emerson 新件代理交期通常 6–12 周，急修靠测好库存流转。
替换与升级建议
✅ 直接替换
- 1C31227G01 → 1C31227G01：热插拔换入，Ovation Config Tool 提示 Accept New SN → 确认下装，约 5–10 分钟恢复该槽点。
⚠️ 软件兼容（需改配置/重下装）
- 1C31224G01（旧版 32 pt DI，非 HDDI）↔ 1C31227G01：物理插槽兼容同底座，必须进 Ovation Configuration Tools 修改槽位 Module Type 为对应型号并重新下装 Drop 配置，同时核对点地址映射是否与画面/逻辑引用一致（个别项目早期自定义点排列可能需微调）。改动量约 0.5–1 人时，无额外硬件成本。
- 早期 16 pt DI × 2 槽合并为 1× HDDI 槽：需删除旧两槽定义、新增 HDDI 槽、重分配 DI 点地址 → 逻辑/画面关联需逐一核对，建议有原厂点表再做此变更。
❌ 硬件不兼容
- 1C31238G01（HDDO 高密度数字输出）：输入/输出方向不同，插错会报 Slot Type Error 且可能损现场设备
- 模拟量模块（1C31110G01 AI / 1C31122G01 AO 等）：槽位类型不同，背板定义不同，严禁互插
- TCOM/BCOM 通信卡：完全不同产品线，物理不兼容
若无完全匹配新件可订目前靠测好库存流转；Emerson 部分旧尾缀(EA/FA 批次)已被 G01 统一替代，功能等效。
