产品详情

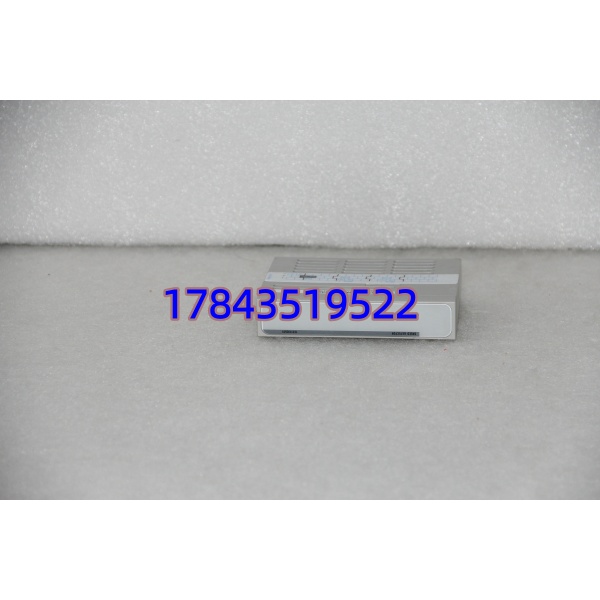

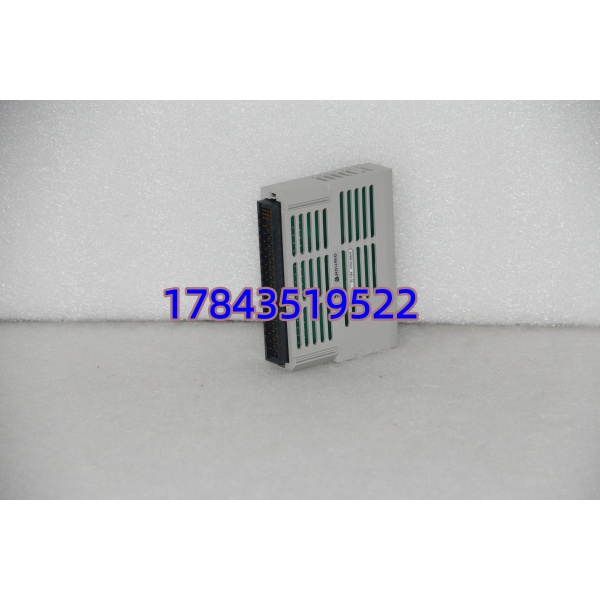

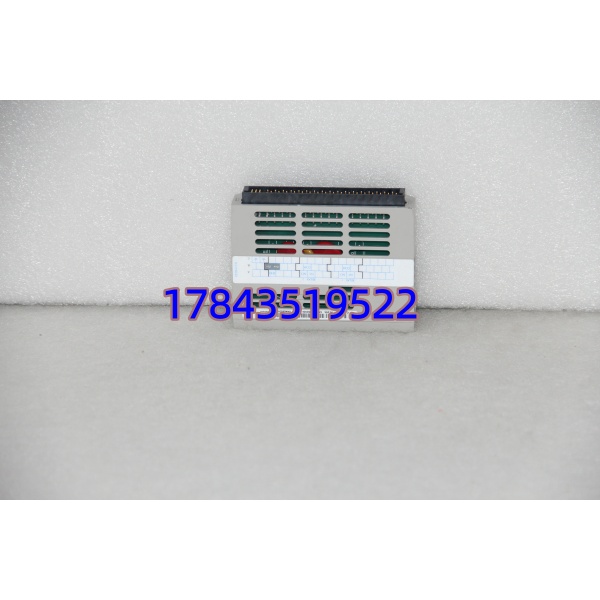

· 型号：1C31192G01（Westinghouse Ovation → Emerson Ovation LC DO 继电器模块）
· 品牌：Emerson Automation Solutions — Ovation DCS（原 Westinghouse）
· 系列：Ovation LC Digital Output Module, Relay Contact Type
规格参数
- 产品 ID：1C31192G01
- 模块类型：Digital Output — Electromechanical Relay（Form A，SPST-NO 常开干接点）
- 输出通道数：16 点（独立继电器，每点 COM + NO）
- 触点额定：最大 2 A @ 125 V DC / 250 V AC（阻性负载），最小切换负载 10 mA @ 5 V DC
- 预期继电器机械寿命：≥ 1×10⁷ 次（无载），电气寿命 ≥ 1×10⁵ 次 @ 额定负载
- 隔离：通道↔逻辑侧 光电隔离（≥1500 V DC 测试），通道间共用 COM 排（分两组 8 点各一公共端）
- 接通时间（典型）：≤ 10 ms（线圈激励→触点闭）
- 断开时间（典型）：≤ 5 ms（线圈掉电→触点开）
- 背板供电：+5 V DC（逻辑），继电器线圈由模块内部驱动，不需外部 24V 供模块
- 功耗（典型）：≈ 400 mA @ 5V DC（全部继电器吸合时略高）
- 状态指示：面板 PWR（绿）、COMM（绿闪烁）、ERR（红）、各通道 LED 亮=继电器吸合
- 配套端子块：必须配 Ovation TB 端子块 1C31194G01（螺钉）或 1C31194G02（弹簧），模块本体无接线端子
- 机架兼容性：Ovation LC I/O 机架（本地 Drop / 远程 RIO / FDDI 节点均可）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 认证：CE、cULus、FM（依批次）
- 物理尺寸：标准 Ovation I/O 模块单槽宽（≈ 50.8 mm）
产品介绍
1C31192G01 是 Ovation DCS 最常用的继电器输出卡——16 路独立 SPST 机电继电器，干接点隔离输出，适合驱动不直接挂现场 24V 的负载：电磁阀线圈（经现场电源）、报警蜂鸣器、指示灯、SOE 复位线圈、或驱动中间继电器隔离后再控大负载。比固态 DO 卡抗浪涌能力强，适合有感性负载场合，代价是机械寿命和开关速度（ms 级，不适合高速脉冲）。
坦白讲这卡现场故障主要是继电器触点氧化/粘连（高感性负载无吸收）或 TB 端子松动。模块本身较皮实，Westinghouse Ovation 现归 Emerson，该型号仍有有限供应（部分新编号 5X 交叉参考 pin-to-pin 兼容）。老电厂 MRO 找全新库存或测 OK 拆机件即可，换模块不需重下装数据库（输出状态由控制器刷新）。
应用场景与行业案例
我在现场最常见是火电厂 Ovation 系统——汽机 ETS 跳闸电磁阀、锅炉 MFT 复位线圈、辅机启停命令经 1C31192G01 继电器干接点送出，配合现场 110V DC 供电，与 DCS 逻辑侧完全隔离。
典型场景：
- 火电 ETS/MFT 跳闸回路—Ovation DO 继电器卡控汽轮机危急遮断电磁阀（失电跳闸型），干接点隔离防窜电
- 化工厂 SOV 驱动—现场气动阀 solenoid 由继电器卡带，经现场 24/110V DC 供电，DCS 只给逻辑命令
- 水处理加药间报警指示—DO 点驱动就地灯光/蜂鸣器，继电器隔离防接地环流干扰
- 老线 MRO 备件—个别通道继电器粘连或 TB 端子氧化导致命令不动作，热插拔换卡恢复
真实案例：北方某 600MW 机组，Ovation 系统 #2 给水泵出口电动门”关”命令偶尔不动作。查是 1C31192G01 第 11 通道继电器触点阻值升至 80Ω（正常 <0.1Ω 闭），负载侧 110V DC 经现场中间继电器线圈压降不够吸合——典型触点氧化。因组态支持热更换，拔旧插新（TB 端子不动），控制器自动刷新输出状态，30 秒恢复。”这卡继电器寿命看负载，感性负载不加吸收二极管，五六年准坏几路”，老师傅后来说全厂同类卡每年轮检触点阻值。
常见问题解答 (FAQ)
Q1：支持热插拔吗？更换步骤？
支持 Ovation I/O 热插拔。步骤：记录当前输出状态 → 松模块锁扣 → 拔出（TB 端子块留在线排）→ 插新模块 → PWR/COMM 灯正常后确认输出通道 LED 与逻辑状态一致。控制器自动重枚举模块，不需重下装数据库。注意：正在闭合的继电器输出会瞬时中断（ms 级），关键跳闸回路设计应考虑此。
Q2：和高电平 24V DC 固态 DO 模块怎么区分？能互替吗？
不能互替。1C31192G01 = 继电器干接点（无源），高电平 DO（如某些 1C312xx 系列）= 有源 24V DC 晶体管输出。物理插槽兼容但现场接线完全不同——继电器卡需外部电源供负载，固态 DO 卡由模块内部提供 24V 源（限流）。买前核对原槽位标签是”Relay DO”还是”24V DC DO”。
Q3：端子块用哪个？螺丝/弹簧能混用吗？
标准配 1C31194G01（螺钉型）或 1C31194G02（弹簧笼式）。同一机架可混用不同类型 TB。模块插针兼容两种，换 TB 时注意旧线径是否适合弹簧端子。
