描述
产品详情

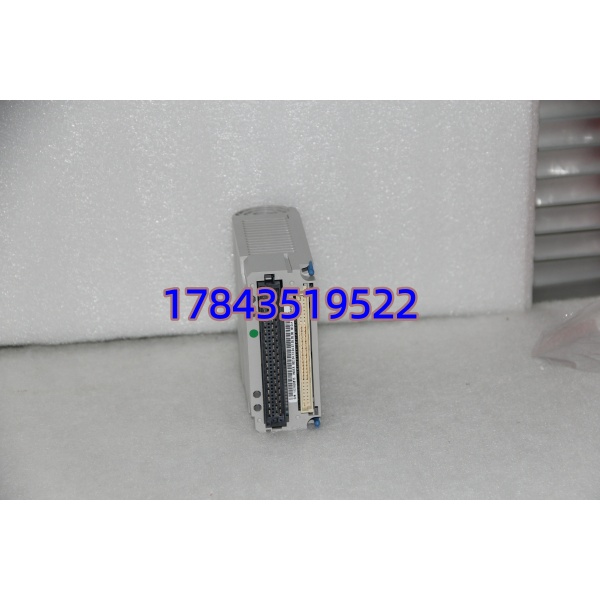

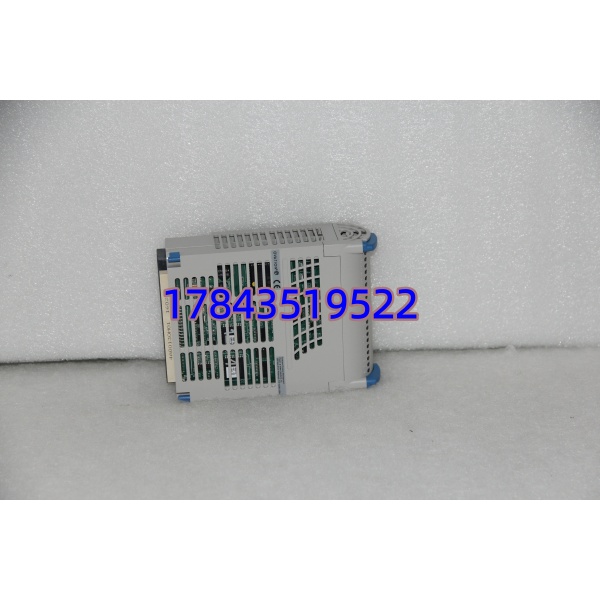

· 型号：1C31129G04
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Ovation™ — Digital Input Module (DI), 24 V DC
规格参数
- 产品描述：Ovation Digital Input Module, 24 V DC, typically 32 input points, grouped isolation
- 部件号：1C31129G04（G04 为版本/Rev 标识，与早期 G01/G02 多数为同类功能不同制造批次，需核对原柜 BOM Rev 兼容性）
- 输入类型：24 V DC 干/湿接点（Sink 或 Source 依现场接线惯例，典型 Westinghouse 为 Source—公共端供 +24V，点接通 0V 为 TRUE；具体以原系统接线图为准）
- 输入点数：32 点（通常分为 2 组 ×16 点或 4 组 ×8 点，组内共 COM）
- 输入阈值：逻辑”1″典型 15–30V DC @ 24V 系统，逻辑”0″ ≤5V DC，输入阻抗/电流 ≈4–7 mA/点
- 扫描/更新时间：I/O 刷新由 Ovation Drop 周期决定，典型 50–100 ms 级（控制器任务周期）
- 配套端子单元(TU)：通常配 1C31132G01 / 1C31134Gxx 类端子底座（依 I/O 柜设计），模块插 TU 上锁紧
- 状态指示：模块面板上 Power/Active LED + 每点（或分组）状态 LED（亮=逻辑1 输入有效）
- 隔离：通道组间光电/电磁隔离 ≥500V DC，现场侧与逻辑侧隔离
- 供电：由 Ovation I/O Bus 背板或 TU 引入 +5V/+24V（依 TU 类型，模块本身不外接 24V 现场电源——现场电源接 TU 端子）
- 工作温度：0℃ ～ +60℃（运行中），存储 -40℃ ～ +85℃
- 湿度：5%–95% RH 非冷凝
- 安装：插于 Ovation I/O 端子单元(TU) 上，35mm DIN 或柜内导轨依 TU 形式
- 认证：Typically UL / CSA / CE per Ovation system specs（以实物铭牌为准）
- 状态：停产/Legacy — 通过 MRO 渠道拆机或 Emerson 授权服务获取
产品介绍
1C31129G04 是 Emerson Ovation DCS 的 24V DC 数字量输入卡，插在配套端子单元（TU）上负责把现场泵运行、阀门限位、联锁接点等 24V DC 开关量送进 Ovation 控制器参与逻辑运算。Ovation 的 DI 通常按组分 COM——现场公共端接 +24V 或 0V（依原设计 Source/Sink），点对地闭合形成逻辑 True。模块本身不存控制程序，I/O 映像由 Drop/Controller 周期性刷新。
坦白讲，Ovation 老卡件最怕两点：一是买错 Rev（G01/G02/G04 外观相同但固件 EEPROM 签名不同，个别旧 Controller 对 Rev 有白名单校验——虽多数可混插，稳妥做法是对照原卡 Rev 或问 Emerson 服务确认向后兼容）；二是 TU 端子底座弹簧片疲劳导致某组 DI 时通时断，先查底座再换卡。我在电厂遇过 DI 整组”常 1″，结果是 TU 上 COM 端子螺丝未压紧导致悬浮拾取感应电平。
应用场景与行业案例
痛点切入
Ovation 系统 DI 卡故障典型表现：单点/整组恒 0 或恒 1、Controller 报”I/O module not responding”、LED 全灭（模块失电）。非计划停机时往往等不起原厂长周期——尤其老 300MW/600MW 机组 DCS 改造前过渡期，备件卡必须提前冷备。
典型场景
- 火电/核电老机组 Ovation DCS 辅机 DI 采集→ 泵/风机运行反馈、阀门全开全关限位、就地急停按钮
- 水处理/化工 Ovation 系统→ 现场设备状态反馈进 Ovation Drop 参与联锁
- 存量 Westinghouse→Emerson Ovation 改造过渡期 MRO→ 原 BOM 列 1C31129G04，直接 1:1 替换
- 与 Ovation 模拟量(AI/AO)、DO、SOE 模块共柜→ 典型 I/O Drop 配置
- 老卡件失效替换→ 通常只需拔旧插新、核对 TU 接线紧固，不需下装控制器（I/O 类型须一致）
真实案例
北方某 300MW 燃煤机组，#2 炉 B 侧磨煤机”运行反馈”在 Ovation 操作员站偶发丢失后又自行恢复。DI 卡 1C31129G04 对应组 LED 也偶尔熄灭。先把 TU 上 COM 端子重新扭矩拧紧（原螺丝力矩不足），故障间隔拉长但未根除。择机停机更换同型号 1C31129G04（原卡为 G01，新到 G04——确认 Controller 兼容），运行至今三年无复发。老师傅说：”Ovation 卡少坏，TU 端子弹簧片老化才是隐形杀手，卡件可以晚点换，端子扭矩必须年校。”
常见问题解答 (FAQ)
Q1：1C31129G04 支持热插拔吗？能带电拔插？
Ovation I/O 模块设计上多数支持带电插拔（Hot Swap），Controller 会检测模块状态重映射——但强烈建议先确认你现场 Ovation 版本文档是否允许该 Drop 热插拔，并做好 SOE/报警暂断心里准备。实操中我会先让工艺确认拔此 DI 不影响跳闸类信号（重要跳闸一般用 SOE 独立模块或硬接线），再执行：拔→稍候→插新→观察 LED→确认 Controller 无 I/O fault 后关闭维护窗。
Q2：G01/G02/G04 版本能混用吗？换 G04 要重下装或改组态吗？
一般不需要改 HW 组态——Ovation Drop 识别模块类型和点数，Rev 字母主要影响制造批次/EEPROM 内容。绝大多数 G 后缀可互换，但个别极老 Controller 固件只认特定 Rev，建议：① 记录原卡 Rev；② 若不同，插上新卡后 Drop 上电看 Diagnostic 有无”Unsupported Module”——无报错即 OK；③ 重大机组建议事先问 Emerson 确认兼容性再采购异 Rev。
Q3：换新 DI 卡需要重新下载数据库或逻辑吗？
不需要。I/O 模块不含用户逻辑/点表，点定义在点文件(Drop Configuration)里。只要同类型(DI 24V DC, 同点数)，拔旧插新、TU 接线不动，Controller 自动识别。建议到货核对模块类型 LED 自检通过后，在操作站确认对应 DI 点状态与现场实际开关位置一致再恢复运行。
Q4：现场 DI 点全为 0 或全为 1，怎么判断是卡、TU 还是接线？
分步：① 查 TU 上 COM 端子电压（应为 +24V 或 0V 依 Source/Sink 设计），无电压查电源保险；② 短接某 DI 点 COM↔Ix 看 LED 是否变——不变可试互换邻组好 DI 点排除现场线；③ 拔卡看 TU 上其它卡是否正常——若整 TU 失电可能是 TU 背板电源；④ 对调已知好 DI 卡验证。经验上 COM 松/电源熔丝烧 > TU 弹簧片疲劳 > 卡件坏。
Q5：如何鉴别拆机件成色与真伪？
三点：① Emerson/Westinghouse 原厂标签清晰，部件号 1C31129G04 及序列号格式符合 Ovation 件规律；② 板底金手指无发黑氧化、插针无弯；③ 插 TU 上电后 PWR/ACTIVE LED 亮，逐点短接 COM-Ix 对应 LED 亮起即 OK。无原标签或外壳重喷漆慎入。
