产品详情

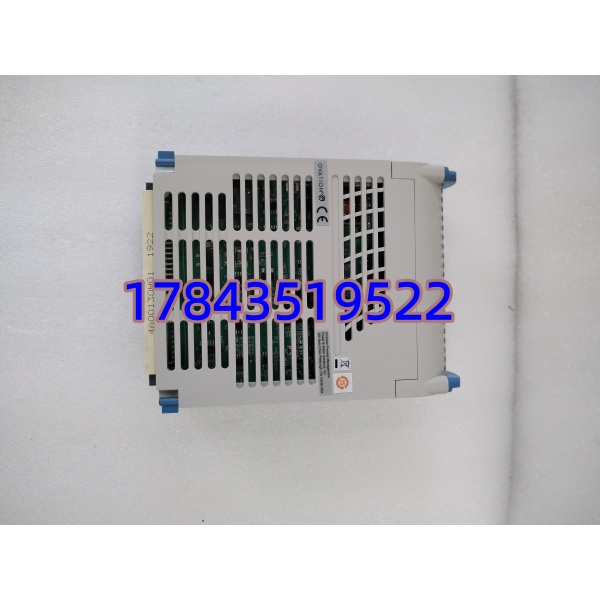

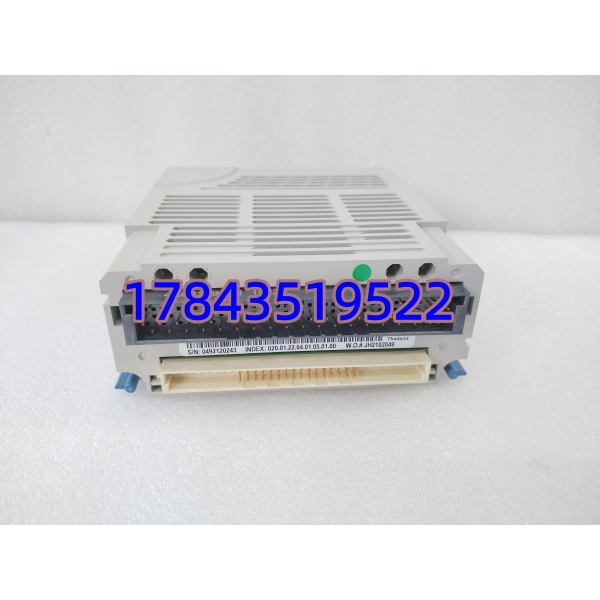

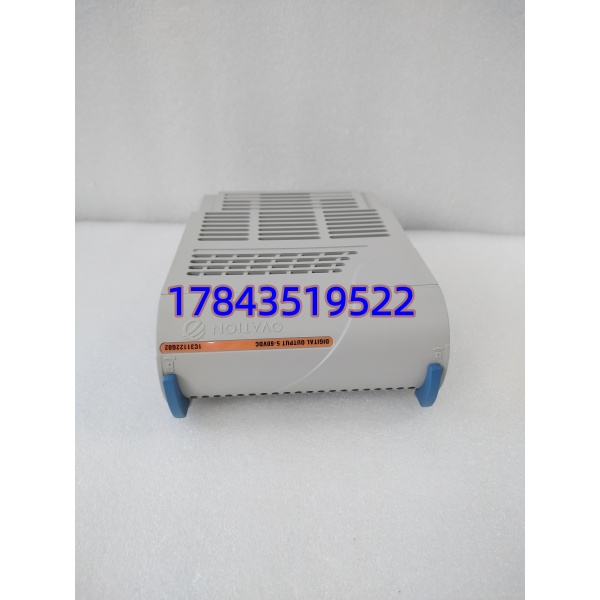

· 型号：1C31122G02
· 品牌：Emerson（原 Westinghouse Ovation）
· 系列：Ovation DCS — Digital Output Module, 16-Channel, 24 V DC Sourcing (Positive True)
规格参数
- 产品全称：Emerson Ovation Digital Output Module, 16-Channel, 24 V DC Sourcing, Type 1C31122G02
- 输出点数：16 路独立 DO（通常 2 组 × 8 点，每组共用 1 个 Power Return / COM+ 端接外部 +24V DC）
- 输出类型：源型（Sourcing / Positive True）——模块内部 MOSFET/晶体管闭合时输出点接通至外部 +24V DC（经端子板引入），负载另一端接 0V
- 额定电压：DC 24 V（现场电源典型 20.4–28.8 V DC）
- 额定负载电流：每点最大典型 0.5 A @ 24V DC（依版本），每组（8 点）合计通常 ≤ 2 A，整模块 ≤ 4 A（具体以端子板熔丝/供电能力为准）
- 开通/关断延时：典型 < 1 ms（ON→OFF / OFF→ON）
- 保护：每点/每组有过流及热保护（自动关断后恢复或锁死需清除——依 firmware），端子板侧常有熔丝二次保护
- 状态指示：每通道 1 个绿色 LED（ON=输出接通），Module OK（绿），Comm/Active LED
- 硬件键（Keying）：板上电子键电阻匹配指定 DO 端子板（1C31113G02、1C31133Gxx 等），插错类型 Controller 报 Module Mismatch
- 供电：逻辑侧通过 Ovation Drop 背板取 24V DC；功率侧现场 +24V DC 经 DO 端子板引入模块输出端
- 对插接口：专有多针 Header 与 DO 端子板对接
- 工作环境：0 ～ +60℃（机柜内），湿度 5–95% RH 无凝露
- 安装：插入 Ovation I/O Drop 卡槽（与端子板对插后锁紧），单槽宽 ≈ 38 mm
- 认证：CSA、FM、CE（依批次），符合 NEMA/IEC
- 兼容端子板：典型 1C31113G02（DO TB 16pt 24VDC Sourcing w/fuse & shield），1C31133Gxx（不同排列/高密度），采购前核对现场现用后缀
产品介绍
1C31122G02 是 Ovation 做 24V DC 开关量驱动的”大脑”——控制器每周期刷新输出命令，模块功率级把对应点接通 +24V DC（经端子板引入的外部电源）驱动现场电磁阀、继电器线圈、指示灯等。端子板负责接线端子、熔断、续流二极管（部分负载需外接或端子板内置）及屏蔽处理。
现场常见死法：带动感负载（接触器/ solenoid 线圈）无续流二极管或反峰吸收，反电动势打坏输出 MOSFET 致某点常 ON 或常 OFF；整组熔丝烧断致一组 8 点全失。换件注意两点：核对端子板型号匹配（Sourcing 版配 Sourcing 端子板，勿与 Sinking DO 混），拍照记旧模块 LED 状态/槽位地址——Ovation 按 Slot 识别，换同型号自动上线不需改组态。有一点要注意：Ovation 也有 Sinking（负逻辑）DO 模块，型号不同——如果现场端子板 COM 接的是 0V 而不是 +24V，说明是 Sinking DO，不能拿 1C31122G02 替。
应用场景与行业案例
最怕脱硫系统浆液循环泵出口电动门开/关指令同时失效——查为 DO 模块一组 8 点熔丝熔断（相邻点感性负载反峰传导），模块本身 OK 但输出无电压。模块本身坏时通常是单点常 ON（MOSFET 穿通短到 +24V）致现场电磁阀误动作——这比较危险。
典型场景：
- 火电 Ovation DCS 设备启停控制——给水泵启/停、风机合闸/分闸、电动门开/关指令（经中间继电器）、指示灯点亮。
- 化工厂/水处理 电磁阀与泵控制——DO 点驱动 24V DC 电磁阀或经由安全继电器控 AC 接触器。
- 老厂 MRO 备件更换——DO 模块 LED 无 OK、某点强制 ON 不响应关、组熔丝反复断时整体更换电子模块（端子板利旧或同步换若端子烧蚀）。
- 系统扩容新增 DO 点——新 Drop 槽位装 DO 端子板 + 1C31122G02，控制器组态加 DO Block。
真实案例：
华东某 300MW 机组除灰系统 #2 仓泵进料阀（DO Ch5）开指令发出但阀不动，在线监控 Ovation DO Point Force 1 正常但现场线圈端无电压。邻点正常排除外线供电，判定 1C31122G02 Ch5 MOSFET 击穿开路（此前该阀线圈续流二极管失效未查）。库房有测试过 A 级拆机件，断电松锁拔出旧模块（DO 端子板不动！），插入新模块推到底锁扣，上电 Module OK 绿，Force 验证 Ch5 输出电压 24V 正常恢复，约 10 分钟。事后要求点检所有 DO 驱动感性负载侧补装反峰吸收二极管。
常见问题解答 (FAQ)
Q1：支持热插拔吗？运行中能直接拔插更换？
Ovation 电子模块大多支持在线更换（Hot Swap）。建议先确认该 DO 点短暂失电/断开不影响安全（或 Force 输出状态/抑制报警），再：记录原状态→松锁→垂直接出→插新模块→推到底锁→确认 Module OK 绿及输出正常→解除 Force。拔出瞬间对应输出变 OFF（负载掉电），可能引发设备顺控步序报警——正常。
Q2：Sourcing（源型）和 Sinking（漏型）DO 怎么区分？买错会怎样？
- 1C31122G02 = Sourcing（源型）：端子板 COM+ 接外部 +24V DC，模块闭合时输出点送 +24V 到负载，负载另一端接 0V。
- Sinking DO 模块（另号）= 端子板 COM 接 0V，模块闭合时输出点拉至 0V（灌电流）。
买错类型——负载两端无电位差，输出永远不动作，Controller 不报错只设备不响应。换前确认旧板完整型号 及 量端子板 COM 端对地：+24V=Sourcing（此型号），0V=Sinking。
Q3：插上后 Controller 报 “Module Mismatch / Wrong Type”？
通常：① 电子键与端子板类型不匹配（Sourcing DO 模块插 Sinking DO 端子板或新老键定义不同——部分跨代兼容需核对 Emerson 兼容矩阵）；② Drop 槽位硬件组态类型冲突（少见，通常自动识别）；③ 金手指氧化致键电阻读错——酒精擦拭重试。优先确保同完整型号 1C31122G02 配对应 Sourcing DO 端子板（如 1C31113G02）。
Q4：某点输出无电压但 LED 亮/不亮怎么查？
① 短接输出点+COM 到假负载（如 24V 指示灯）测模块端有无电压——无电压且 LED 亮说明模块该通道坏或熔丝断（查端子板对应熔丝）；② 量端子板引入的外部 +24V DC 是否正常（COM+ 端）；③ 若 LED 不亮但控制器强制 1 说明背板通讯或模块未识别——查 Module OK 灯状态。多通道同时失效首先查端子板熔丝/外部 24V 现场电源。
Q5：驱动电磁阀/接触器为何强调加续流二极管或阻容吸收？
DC 感性负载（24V 电磁阀线圈、继电器线圈）断开时产生反电动势（可达数十伏），若无续流二极管（并联线圈，阴极接 + 端）或 RC 吸收，易通过公共端打坏 DO 模块 MOSFET——现场最常见 DO 单点坏死原因。Ovation DO 端子板部分带内置吸收，外接大感性负载仍建议独立并接续流二极管。
