产品详情

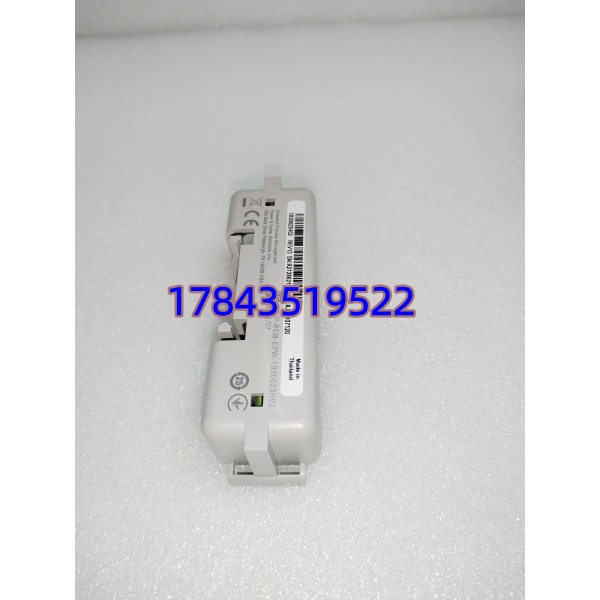

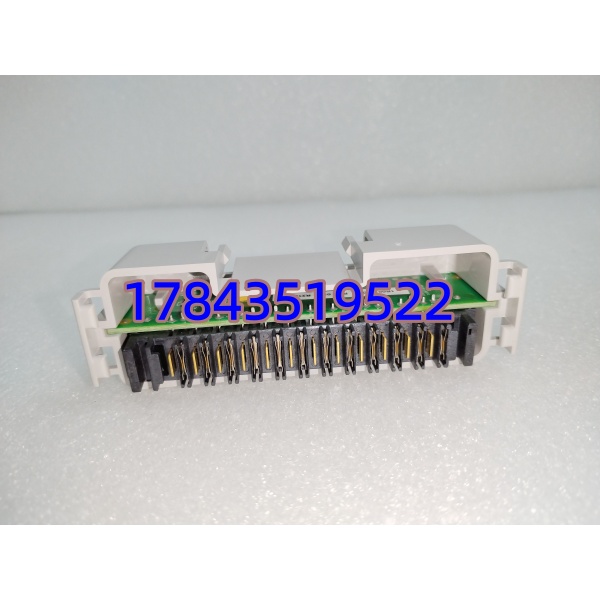

· 型号：1B30023H02（Westinghouse Ovation → Emerson Ovation I/O Terminal Block, Screw Type, 24-position）
· 品牌：Emerson Automation Solutions — Ovation DCS（原 Westinghouse）
· 系列：Ovation I/O Module Terminal Block Assembly
规格参数
- 产品 ID：1B30023H02
- 产品名称：Ovation I/O Terminal Block, 24 Position, Screw Terminal
- 适配模块类型：Ovation LC/OC I/O 模块使用 40-pin 扁平电缆接口或 direct-backplane 40-pin header，常见如：
- 1C31113G02（LC AI 低电平 TC/mV）
- 1C31125G02（LC AI 高电平 4–20mA）
- 1C31234G01（LC DI 24V DC）
- 1C31192G01 所配 TB 为 1C31194G01（不同针数，注意区分）
- 接线位数：24 位（对应模块 40-pin 中现场信号引脚，电源/回线/屏蔽分配其中）
- 接线方式：螺钉压紧（Screw Clamp）
- 适用线径：22～12 AWG（0.34～4.0 mm²），推荐剥线长度 7～8 mm
- 额定电压：300 V AC/DC（UL），适用 Ovation 现场 24/48/110/220V 信号回路
- 额定电流：每端子最大 10 A（依线径）
- 物理安装：卡入 Ovation I/O 机架前部 TB 槽，与模块插针啮合；模块可拔出而 TB 留在线排上
- 兄弟件（弹簧型）：1B30023H03（Spring Cage / 笼式弹簧，同引脚定义）
- 工作温度：-20℃ ～ +70℃
- 阻燃等级：UL 94 V-0
- 标记：每个端子位旁有编号（对应模块说明书信号分配表）
- 认证：UL、CSA、CE（依批次）
- 备注：TB 上通常印 Westinghouse Logo 或 Emerson Logo + 1B30023H02 + 制造周号
产品介绍
1B30023H02 是 Ovation DCS I/O 机架的可拆卸端子块——Ovation 设计哲学是”模块与端子分离”：现场线缆永久压接在 TB 上，I/O 模块（如 AI/DI 卡）插上去靠针排接触信号。换模块时 TB 留在柜内不动，拔卡插新卡即可，不停现场接线。这比一体式端子省大量维护时间。
坦白讲这东西就是块带 IDC/针排接口的优质端子排，故障模式只有两种：螺丝滑牙/压痕氧化导致接触电阻大，或塑料老化脆裂。现场最怕的是维护人员拧太紧压断多股线或太松氧化，建议扭矩 0.5～0.6 N·m（依线径）。Emerson 仍在供但老厂多备拆机件，弹簧型 1B30023H03 对振动大的柜子（如燃机辅机）更推荐。
应用场景与行业案例
我在现场最常见是电厂 Ovation 柜年检——某 TC 输入点漂移，先查 TB 端子螺丝力矩，紧完正常；老化柜整排 TB 端子氧化则计划性分批更换同型号 1B30023H02（或升级弹簧型 H03）。
典型场景：
- 火电 Ovation 模拟量柜—1C31113G02 TC 输入卡配 1B30023H02，现场 K 型 TC + 补偿导线压入 TB 相应 +/− 位
- 化工厂 DI 柜—1C31234G01 配此 TB，现场 24V DC 开关量进相应位，COM 端汇总接 0V
- 老线 MRO 替换—TB 端子螺丝滑牙或塑料开裂，带电（模块拔出）更换 TB 重压线恢复
- 柜内标准化—新建改扩建统一用螺钉型 H02，振动大场合改弹簧型 H03 同引脚定义直接替换
真实案例：南方某 600MW 超临界机组，#1 炉壁温柜数块 1C31113G02 出现随机通道跳变 ±5℃。查 Point Builder 无参数问题，拔模块看 TB——1B30023H02 中 TC 负端螺丝力矩仅 0.2 N·m（原施工未达标），微振导致热电势不稳定。重新按 0.5 N·m 力矩紧固 + 清洁 TC 补偿导线氧化层，读数稳定。后全厂 Ovation TB 列入年度力矩检查清单，并逐步把高振动区（空预器附近）TB 换成弹簧型 1B30023H03。
常见问题解答 (FAQ)
Q1：1B30023H02 能和弹簧型 1B30023H03 混用吗？能直接替换吗？
可以直接替换——两者引脚定义、物理尺寸、与模块啮合针排完全相同，仅接线方式不同（螺钉 vs 弹簧）。同机架内可混用不同类型 TB（依现场习惯），弹簧型更适合振动环境不易松脱。
Q2：这个 TB 配哪些模块？怎么确认我柜子里用的是不是它？
典型配 40-pin I/O 模块：1C31113G02(AI TC)、1C31125G02(AI 4–20mA)、1C31234G01(DI 24V) 等。看旧 TB 上白字印 “1B30023H02” 即确认。DO 继电器模块(1C31192G01) 用的是 1C31194G01（16 位窄 TB）——宽度不同不能互插，物理上也卡不进对方槽。
Q3：更换 TB 端子块时需要停 DCS 吗？
建议：记录该槽位 I/O 信号状态 → 拔出对应 I/O 模块（TB 留柜）→ 拆旧 TB（现场线已在上面）→ 新 TB 压入同线 → 插回模块 → 确认通信/点值。拔模块瞬间该点映像丢失（通常 <2s 或保持上一周期值），非安全跳闸点一般可接受；重要跳闸回路建议申请短时停运或确认冗余。
Q4：螺钉型和弹簧型接线注意事项？
螺钉型：多股线必须搪锡或加针型冷压端子，扭矩 0.5–0.6 N·m，勿过拧致滑牙。弹簧型：直接插入单股或冷压端子（带套管），弹簧自持力恒定，振动不松——定期检查目视无退线即可，勿反复拧紧。
