产品详情

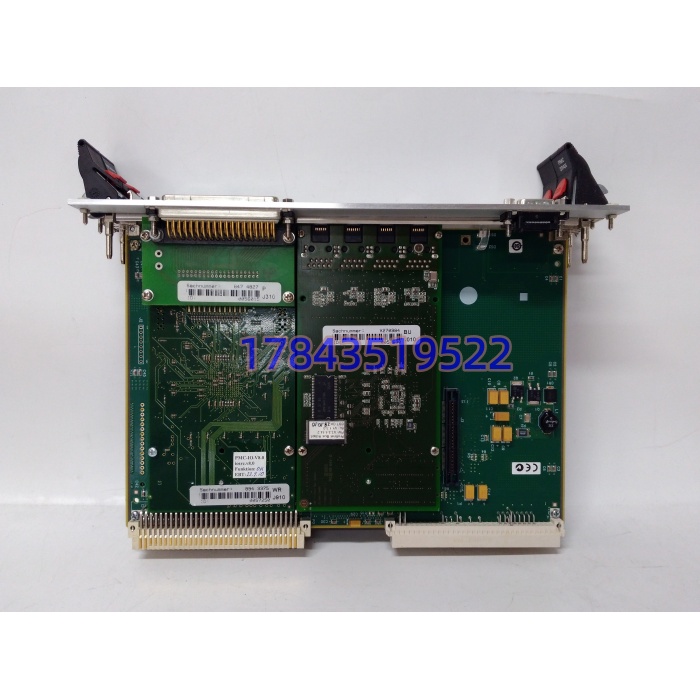

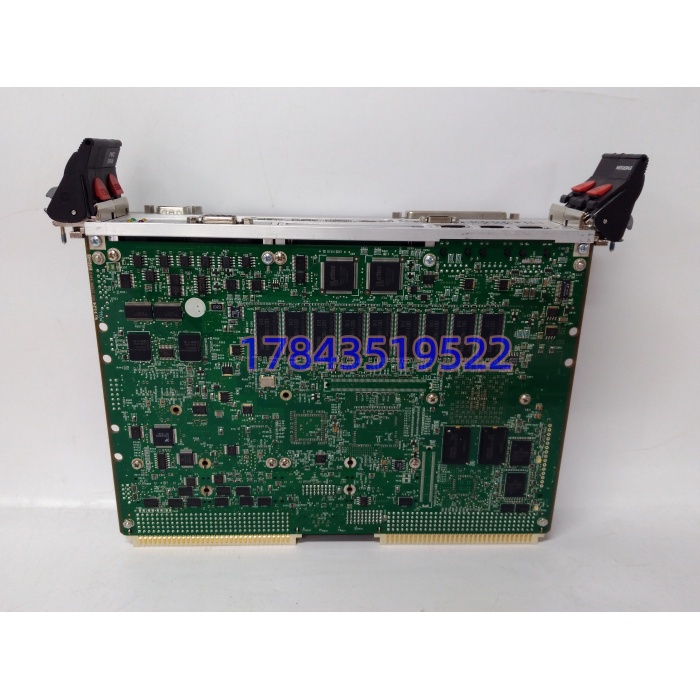

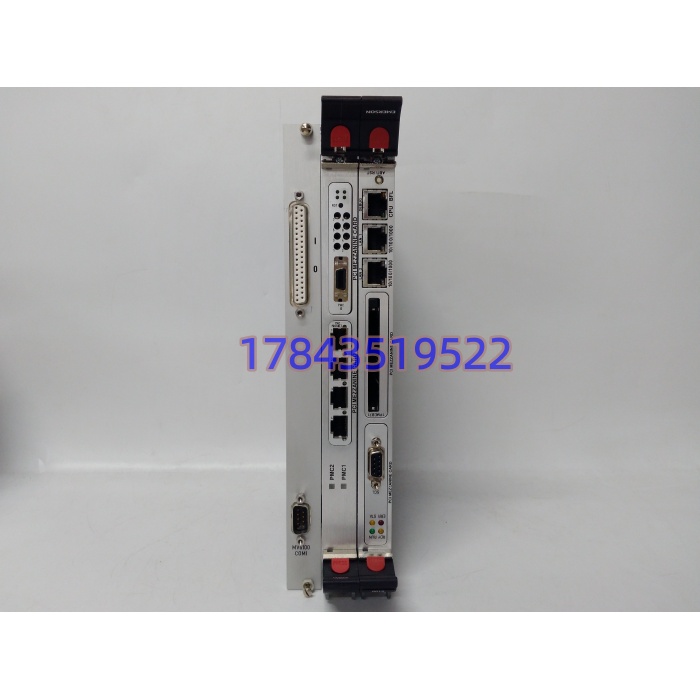

· 型号：MVME6100（PMCSPAN / MV6100COMI 为配置尾缀组合）
· 品牌：Emerson（原 Motorola）
· 系列：MVME6100 系列（VME64x SBC）
技术参数
- 处理器: Freescale/NXP MPC7457 PowerPC G4，1.267 GHz，128 位 AltiVec 矢量协处理
- 缓存: L1 32 KB I + 32 KB D，L2 512 KB 板载
- 内存: 512 MB / 1 GB / 2 GB DDR SDRAM，ECC 校验（具体出厂贴标为准）
- 板载存储: 128 MB Flash（双扇区冗余 Boot），NVRAM 挂后备电池（典型 CR2032 或超级电容，寿命 7–10 年）
- VME 总线: VME64x，Tundra Tsi148 桥，支持 2eSST，峰值 320 MB/s，A16/A24/A32/D08–D64
- 扩展: 2× PMC-X 插槽（33/66/100 MHz PCI-X），可载 PMCSPAN（PMCspan）转出标准 PMC 子卡
- 网络: 2× 10/100/1000Base-T RJ45（Marvell 千兆 MAC）
- 串口: 2× RS-232（16550 兼容），部分尾缀带 1× RS-485
- 其他接口: 1–2× USB 2.0，P2 后走线支持 PMC 后 I/O 或 IPMC 模式（跳线切）
- 供电: VME 背板 +5 VDC 主供，典型 12 W，最大约 15 W（不带大功率 PMC 子卡时）
- 工作温度: COMI 商用档 0 °C ~ +55 °C；工业宽温尾缀（如 -1 后缀）可达 -40 °C ~ +70 °C
- 机械: 标准 6U VME 单槽（233 × 160 mm），约 520 g
- 软件: VxWorks BSP / Linux（ELDK）/ LynxOS；不支持 Windows 桌面版
- 状态: 原厂已 EOL，备件靠库存与 New Surplus 流转
产品介绍
老 VME 机柜里最怕的不是 CPU 慢，是背板带宽卡死——MVME5500 时代跑 2eSST 之前协议，大数据量采集一多就丢帧。MVME6100 是 Emerson 在 VME 平台上第一次把 Tsi148 桥 + MPC7457 + 双千兆塞进 6U 单槽的板子，2eSST 实测 320 MB/s 把 VME 老背板的吞吐直接翻几倍，PMC-X 再挂 PMCSPAN 转接卡，就能把 1553B、高速 AD、光纤通信子卡全叠上去。某电厂 Ovation 老系统扩容时，主控扫描周期卡在 20 ms 下不来，换 6100 后同逻辑跑进 8 ms，雷达和半导体设备厂用它是冲 AltiVec 并行算 FFT 去的。
采购角度讲，这板子现在原厂不产了，市面流动的全是库存或拆机。COMI 尾缀代表商业温区配置，不是低端货但别拿去舰船机舱；PMCSPAN 不是独立板，是随 MVME6100 一起报的 PMCspan 载卡组合，询价时分开写容易让供应商发错货。严格来说 MV6100COMI 里的 COMI 只定义温区和 conformal coating 选项，不影响 VME 地址映射，老工程下装只要 BSP 版本对得上，程序不用重写。价格比 MVME2500（Intel 架构）低一截，但交期看运气——欧洲仓有就 3 天，国内现货商手里通常 1 周可发测试视频。
替换与升级建议
- 直接替换（同架构升级）：MVME5500 → MVME6100（同 VME64x 背板，地址空间兼容，BSP 从 5500 迁 6100 只需重编 VxWorks 板级包，应用层 C 代码基本不动；功耗略升 3 W，背板 +5 V 余量 >20% 可直接插）
- 直接替换（带载板）：MVME6100 裸板 + PMCSPAN → 原 +PMCspan 老订单（PMCSPAN 即 Emerson PMCspan 载板，尾缀组合 MV6100COMI 只是商业温区标识，硬件一致）
- 软件兼容（需改配置）：MVME2700 / MVME5100 → （P2 I/O 模式跳线重设，IPMC761 转接模块保留旧 MVME761 后走线；VME 中断级和 A24 窗口要重映射，工作量 1–2 人日）
- 软件兼容（需改配置）： → MVME2500（Intel 架构，VxWorks 应用层要过编译器重编译，AltiVec 矢量代码得改写，不是插拔替换）
- 硬件不兼容： → 任意 CompactPCI / VPX 主控（背板电气定义完全不同，换等于重做整机）
- 硬件不兼容：MV6100COMI 当 -1（宽温）用（COMI 是 0~55 °C 商用档，进电控柜夏天下午内部 60 °C 会触发看门狗复位）
