描述

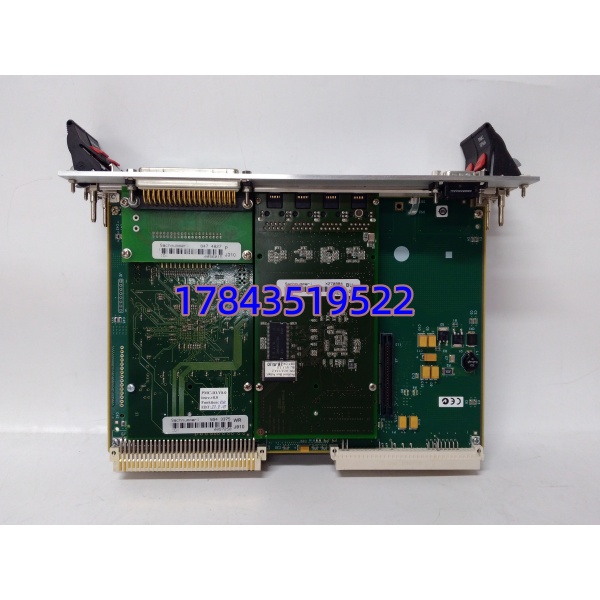

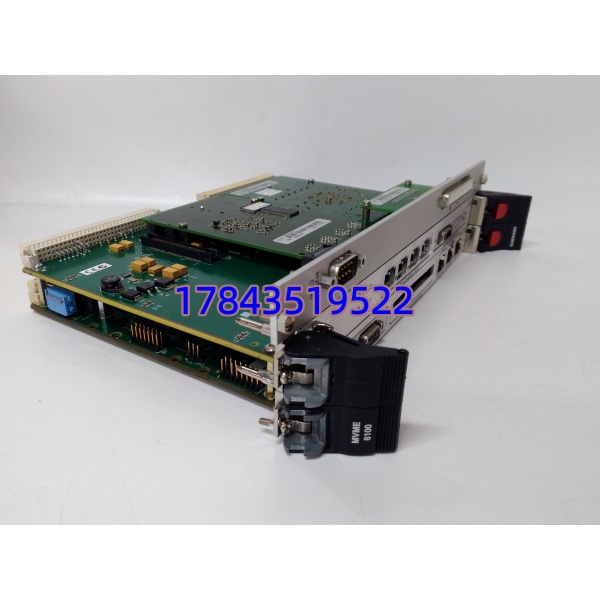

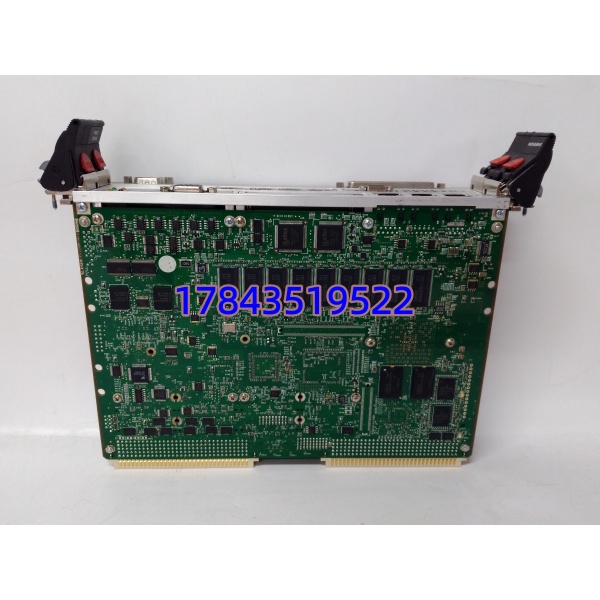

产品详情
· 型号：MVME6100（完整订购号例 MVME6100-0173，即 350-06100-0173）
· 品牌：Emerson / ex-Motorola Computer Group（现嵌入式遗产归入 Artesyn Embedded / Abaco）
· 系列：MVME PowerPC VME64x SBC Series — 6U Form Factor
技术参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | VME64x 6U Single Board Computer（SBC），System Slot / Non-System Slot Capable |
| 目录号 | MVME6100（-0161=512MB ECC / -0173=1GB ECC / -0163/-0171 同内存不同手柄） |
| CPU | NXP MPC7457 PowerPC G4 @ 1.0–1.267 GHz，128-bit AltiVec SIMD 协处理器 |
| L2/L3 Cache | L2: 512KB 片上；L3: 2MB 板载 SDR SRAM（依版本） |
| 系统内存 | 板载 DDR266 ECC SDRAM，256MB/512MB/1GB/2GB（依后缀，-0173 为 1GB 工业最常用） |
| 板载 Flash | 128 MB（双 64MB Bank，存 MOTLoad + 启动镜像，支持写保护跳线） |
| NVRAM / RTC | 32KB NVRAM + 电池备份 RTC（典型 BR1225/CR2032，注意老化失效） |
| VME 总线接口 | Tundra Tsi148 VME-to-PCI-X Bridge，支持 VME64x A16/A24/A32/A40，D8/D16/D32/D64，2eSST 峰值 320MB/s |
| PMC 扩展 | 2 × IEEE 1386.1 PMC / PMC-X 插槽（33/66/100MHz PCI-X），支持 front/rear I/O |
| 以太网 | 2 × 10/100/1000BASE-TX RJ45（Marvell/Intel GbE MAC），前面板 LAN1/LAN2 |
| 串口 | 2 × RS-232（DB9 或 RJ45 依前面板，COM1=Console / COM2=Aux，可跳 RS-422/485 部分版本） |
| USB / 存储 | USB 2.0×2（Type A），CompactFlash 插槽，Ultra-160 SCSI（可选依版本） |
| 视频 | VGA（部分批次 DVI，依子型号，非所有批次标配） |
| 看dog / 复位 | 硬件看dog 定时器（可编程），前面板 RESET / ABORT 按钮 |
| 背板供电 | +5 V DC（典型 4–6 A 满载），+12 V / -12 V（PMC 功耗叠加），典型功耗 18–28 W |
| 固件 / OS | MOTLoad Boot ROM；支持 Wind River VxWorks BSP、Embedded Linux（Denx ELDK/Yocto ppc）、QNX、RTEMS |
| 工作温度 | 商业/工业级 0~+60℃（宽温军工版 -40~+85℃，需确认后缀），5–95% RH 无凝露 |
| 尺寸 | 6U VME：233.35 × 160 × ~20 mm |
| 认证 | CE Class A、UL 94V-0、RoHS（再制版 complies） |
产品介绍
核电、火电 FSSS 或军工雷达台架里 VME Slot1 CPU 不引导/常亮 ERR——多半是板载 NVRAM 电池耗尽或 CPU 老化。MVME6100 是整框大脑：插进 Slot 1（或作非系统控制器），背板取电后 MOTLoad 从 Flash/CF 引导 VxWorks 映像，通过 Tsi148 桥片和 2eSST 与 MVME 系列 I/O 卡（MVME243/334 等）高速交互，双千兆口直连上层 DCS 或 HMI。比老 MVME5500/MVME2300 引入 AltiVec 矢量和 2eSST，FFT/滤波快 3–5 倍，是老 VME 架构原位升算力首选。
采购价值：向下兼容老 VME 背板 A24/A32（老程序基本不改），双 PMC-X 槽复用现有串口/AD 子卡省扩展成本，NOS/翻新品渠道相对成熟。短板——原厂 EOL 全新绝迹只能买 NOS 或经测翻新品，须确认电池状态及 BSP 兼容性；不支持 x86 OS（Windows/桌面 Linux x86）；PMC 子卡功耗受背板 +12V 供流限制。
替换与升级建议
✅ 直接替换
- MVME6100-0161 ↔ MVME6100-0173（同后缀互替 / 内存容量互替）：PIN 对 PIN 插入原 VME 机箱同槽位，只要 VxWorks BSP 中内存参数匹配（或用动态探测 BSP）可无缝替。冗余系统可逐侧在线更换约 10–15 分钟。建议新卡先做 CompactFlash 镜像克隆再装柜，电池同步换新。
- 同后缀 NOS ↔ 经测翻新品：功能一致，翻新品须要求附上电 MOTLoad 自检 PASS + RAM/Flash 读写测试报告。
⚠️ 软件兼容（需改配置）
- MVME5500（MPC7455 / MPC7447A）→ ：物理插槽兼容 VME64x 背板，但 CPU 微架构异、BSP 需换为 专用 BSP 并重新编译 VxWorks Image，需停机重烧 CF/Flash 引导约 1–2 小时含回归。VME I/O 寻址通常不变故应用层逻辑多不需改。
- MVME162/MVME167（68K 架构）→ ：完全不能软件兼容，属跨架构升级须重写/移植应用，仅 VME 背板物理兼容，只适合整机换代方案。
❌ 硬件不兼容
- 任何 PCI/PCIe 工控主板（Advantech / ICP DAS）、CompactPCI 板卡、VPX（Abaco Xilinx 架构）：VME64x 与这些总线物理不互通。
- 不能作为 PMC/PCI 子卡插别的宿主，它是 SBC 宿主本身。
若无合适 NOS，部分项目改上 Artesyn/Abaco 后继 VME SBC（MVME7100 系列或需换 VPX 背板）——代价整机迁移，一般不推荐只为补备件做。采购 NOS 要求渠道提供序列号截图、原厂标签照片及上电自检录像。
