产品详情

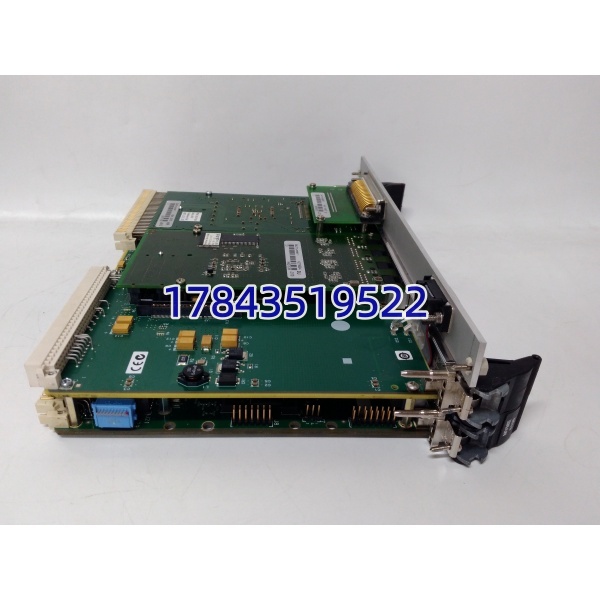

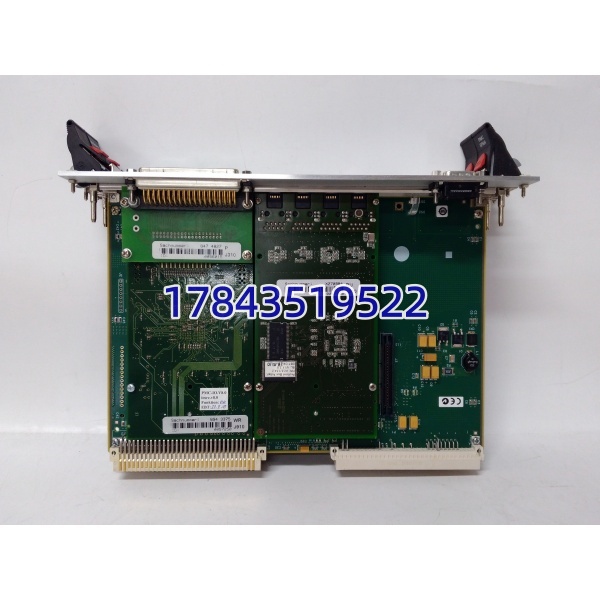

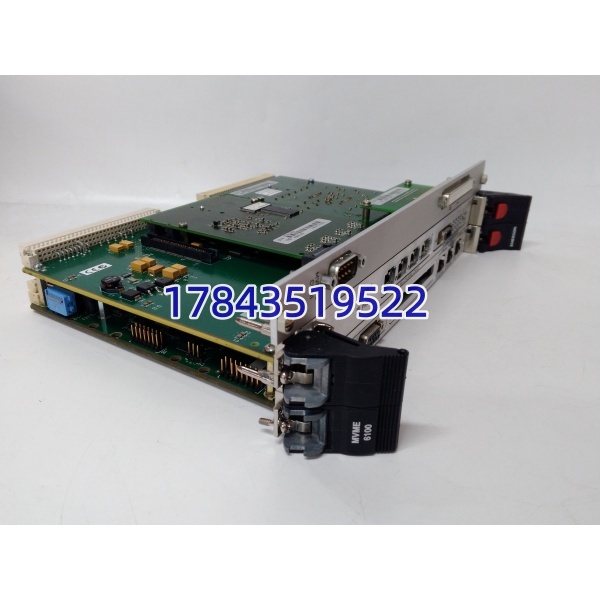

· 型号：MVME6100（推荐按完整号如 MVME61006E-0163 采购，附原板标签照片核对内存/前板）
· 品牌：Emerson / Artesyn（原 Motorola MVME 产品线）
· 系列：MVME6100 — 6U VMEbus PowerPC Single Board Computer
规格参数
- 产品类型：6U VMEbus 单槽嵌入式 SBC（System Slot capable）
- 处理器：Motorola/Freescale MPC7455 或 MPC7447A PowerPC，典型 733MHz~1GHz（依具体后缀），32KB/32KB L1、256KB~512KB L2，L3 Cache 可选（7455 具 2MB L3）
- 芯片组：Marvell/HiP6W 或 Tsi107/108 桥片（PCI-VME 总线桥）
- 内存：板载焊接 + 1×144-pin SODIMM 插槽，最大支持 1GB PC133 SDRAM（部分早期版 512MB 上限），可选 ECC
- 存储：1×Type II CompactFlash 插槽（前置或右上依前板），可设为主启动设备；板载 4~32MB Flash（Boot ROM / U-Boot / VxWorks bootrom）
- 以太网：2×10/100/1000Base-T（RJ45 前置或 P2 引出，依前板配置），Intel/Marvell PHY
- 串口：2×EIA-232 DCE（DB9 前置，S1=Console / S2=Aux），可设 9600~115200bps
- USB：2×USB 1.1（前置，依前板版本——部分早期前板无 USB）
- PMC 扩展：1×PCI-X PMC 站点（IEEE P1386.1），32/64-bit @ 33/66MHz PCI-X，支持网络/光纤/AI PMC 卡
- VME 接口：VME64x 兼容（A32/D32/D64/BLT/MBLT/2eVME/2eSST），可做 System Controller（承担 SYSCON / DTACK / IACK daisy chain）
- 看dog：硬件 WDT，超时触发 NMI 或复位
- NVRAM / RTC：32KB~128KB 电池备份 SRAM（CR2032 纽扣电池），RTC 电池备份
- 前面板 I/O（典型配置）：VGA（少数版）、2×RJ45 GbE、2×DB9 COM、USB、CF 盖、Reset 键、Status LED(PWR/RUN/FAIL/HALT)
- 供电：VME 背板 +5V 主供（典型 20~35W 依 CPU/PMC 负载），+12V/-12V 可选供串口驱动
- 工作温度：商业 0~+60℃，宽温 -20~+70℃（需确认后缀，W 版标宽温）
- 湿度：5%~95% RH 非凝露
- 认证：CE / FCC Class A / cULus（依批次）
- 支持 OS / BSP：Wind River VxWorks 5.4+/6.x BSP、MontaVista Linux、QNX 6.x、自制 U-Boot 引导
- 物理尺寸：6U (233.35×160mm 单槽深≈160+前面板)，重≈0.9kg
产品介绍
MVME6100 是 Motorola MVME167/177 的 PowerPC 继任者——单槽 6U，跑 MPC7455/7447A，带 PMC 槽和 CF 卡启动，基本把老 68K VME 系统升到现代算力还保留 VME64x 背板兼容。它常出现在电厂老 DCS 旁路、卫星地面站、军工测试台做 VME 主控。
有两个现场大坑：①完整型号后缀决定内存大小、CF 位置、前板接口（有/无 USB、VGA、网口数量），只写”MVME6100″可能收到前板不匹配的版本——订前拍原板标签照核对；②CF 卡镜像是启动关键，换板要确认新板 U-Boot 版本支持原 CF 文件系统（Ext2/FAT16 依 BSP），老 BSP 可能不认 >2GB CF——建议工业级 SLC 512MB~2GB。我遇过换板后 CF 不引导是因为新 U-Boot 关了 Legacy IDE，进 U-Boot 设 ide reset ; fatls ide 0:测试。
应用场景与行业案例
痛点：老卫星地面站 VME 机箱 MVME177 老化无备件，新板 MVME6100 替入——需重移植 VxWorks BSP 但保留 VME I/O 从模块不变，省整套换架。
典型场景：
- 老电厂/核电站 DCS 旁路上位机（VME 架构）：MVME6100 作 VME 系统槽跑历史数据收集或 SAMA 图站，非它不可因需 VME64x SysCon + PMC 槽插旧定制通讯 PMC
- 军工/航电测试台主控：带 PMC-MFI 或 PMC-GPIO 做高速采集，VME 背板 DMA 传数据
- 科研所老 VME 系统升级保留 I/O 从模块： 替 MVME167 获 PowerPC 算力、千兆网、CF 启动，I/O 从板不动
- Mark VI 早期版本外围处理节点（非核心 TMR）：个别辅助机柜用 做通讯处理器（注意：核心 TMR 是 SLS1508 / VMIVME-7807，别混淆）
真实案例：
某研究所 VME 机箱原配 MVME177（68K）宕机无备件。订 MVME61006E-0163（同前板接口版），原 CF 卡（含 VxWorks 5.4 image 适配 177 BSP）不启动——需重新编译 BSP for PPC + U-Boot。过渡期先裸板跑 U-Boot ping 网确认 Ethernet OK，再分批移植应用。老师傅提醒： 是好板但别指望直接跑 68K 二进制——架构不同须重编译或保留原 177 做冷备。
