描述
产品详情

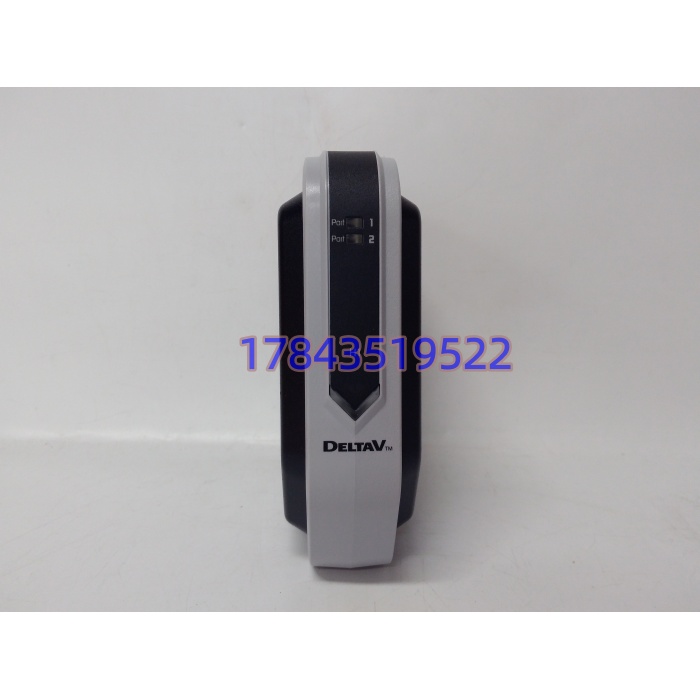

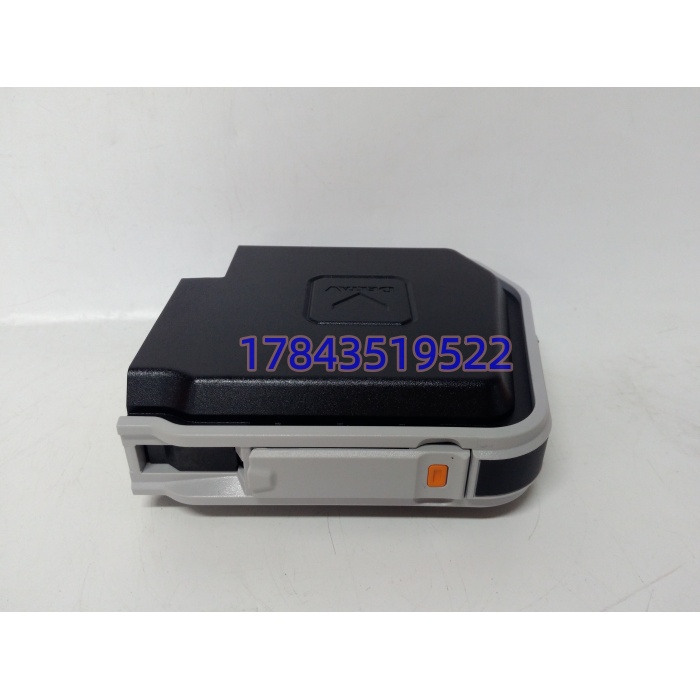

· 型号：KJ3242X1-BK1（12P4711X052）
· 品牌：Emerson
· 系列：DeltaV S-Series
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 通信协议 | Foundation Fieldbus H1（IEC 61158-2），DeltaV 原生背板协议 |
| 端口数 | 2× FF H1（M12 或端子视底座而定），每口最多挂 16 台现场设备 |
| 速率 | 93.75 kbps（FF H1 固定速率，非 Profibus DP 9.6k–1.5M 可调） |

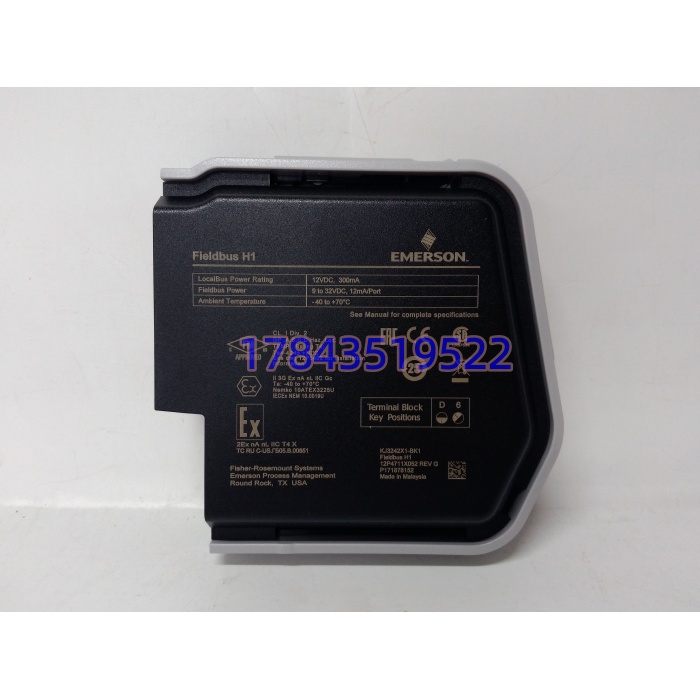

| 背板取电 | 12 VDC，300 mA（LocalBus，来自 S 系机架） |
| 现场总线供电 | 9–32 VDC，12 mA/端口（外供或经端子板汇流） |
| 隔离 | 端口-背板 2500 VDC，端口-端口 1500 VDC |
| 工作温度 | -40°C 至 +70°C（Emerson 原厂标签值） |
| 抗冲击/振动 | 10 g 半正弦 11 ms；2–13.2 Hz 1 mm pp，13.2–150 Hz 0.7 g |
| 防护与污染等级 | IP20 机柜内；ISA-S71.04 G3 防腐等级 |
| 防爆认证 | ATEX II 3G Ex nA nL IIC Gc / IECEx / FM CL1 DIV2 |
| 端子键位 | Key D6（旋转键控防插错，必须配同键位 TB） |
| 冗余支持 | 与 KJ3242-AR1 组 1:1 冗余对 |
| 安装形态 | DeltaV S-Series 3U I/O 机架单槽，不支持带电插拔（断现场电再拔） |
产品介绍
化工厂反应釜区一根 H1 干线上挂 12 台 FF 变送器和阀门定位器，主卡凌晨报“Segment A 通讯中断”——这种夜班电话，泡过 DeltaV 机柜的人接得手软。KJ3242X1-BK1 就是 Emerson 给 S 系机架留的那块双口 FF H1 网桥，专门把控制器下行指令和现场智能仪表的上行变量/诊断凑成一条 93.75 kbps 的差分信号链。它不干 4–20 mA 量卡那种“逐点接线”的活，干的是把最多 32 台 FF 设备收编进同一个控制站。
选它而不是外挂第三方 FF 耦合器，账面上看是省了机柜外一个盒子，工程上看是 AMS Device Manager 能直接穿透到仪表级做 HART-over-FF 诊断，不用再跳一层 OPC 网关。现场实测发现，在沿海某个 LNG 接收站，同机架换上带 Conformal Coating 的 BK1 修订批号后，盐雾季的 H1 误帧率从每周 3–4 次掉到两个月零告警。严格来说它只认 FF H1，不认 Profibus PA——PA 设备想挂进来得走 DP/PA 耦合器，别被某些商家“万能总线卡”的话术带偏。
替换与升级建议
- 直接替换：KJ3242X1-BK1 ↔ KJ3242X1-BA1 / BC1 等同系 H1 卡（同 S-Series 背板定义，Key D6 不变，固件同族可热配置同步，零改线）
- 直接替换（冗余配对）：KJ3242X1-BK1 + KJ3242-AR1（AR1 是 Emerson 官方冗余伴侣件，主备同槽位对插，切换无扰动）
- 软件兼容（需改配置）：KJ3242X1-BK1 → 老 M 系 KJ3242X1-BC1（需换端子块 Key 位并刷新 DeltaV 硬件库版本，Control Studio 重绑 H1 网络对象，工作量约 0.5 人日）
- 硬件不兼容：KJ3242X1-BK1 → KJ3221X1（AI 量卡）/ KJ3231X1（AO 量卡）/ KJ3261X1（Profibus DP 主站卡）。外观同高但背板 LVDS 定义、端子 Key 完全不同，强插不进或进去了 I/O 树报未知设备。
- 常见选型误区：12P4711X052 只是这张卡的打印物料号变体，不是端子块型号（端子块是另一串 12Pxxxx 弹簧块）。采购单上只写 12P4711X052 不写 ，供应商容易发成同物料号家族里的其他修订板。
