描述
产品详情

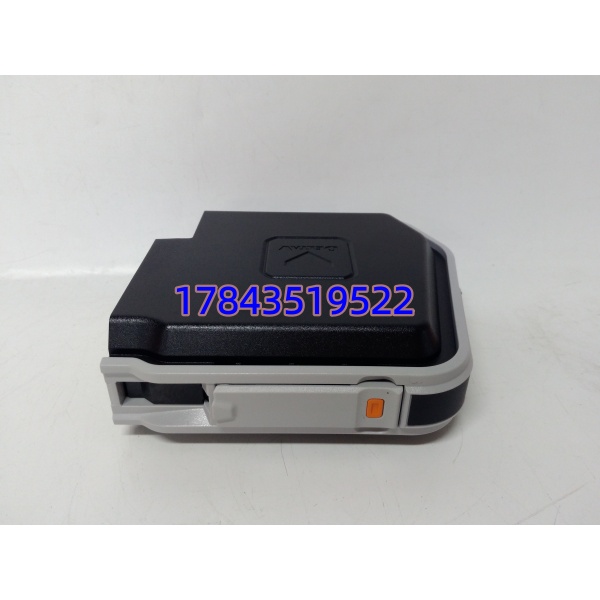

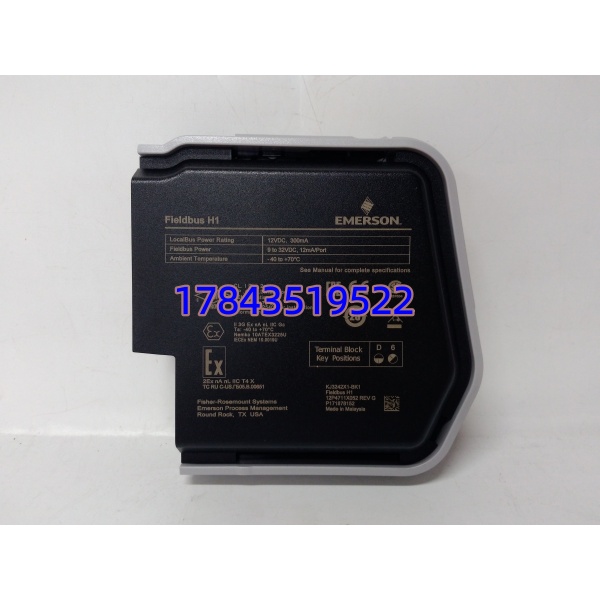

· 型号：KJ3242X1-BK1（订货号 12P4711X052）
· 品牌：Emerson Automation Solutions
· 系列：DeltaV S-Series — Foundation Fieldbus H1 Interface Module
技术参数
- 产品型号：KJ3242X1-BK1
- 订货/备件号：12P4711X052（部分文献标 12P4711X042 为近似亚型，功能兼容）
- 制造商：Emerson Process Management / Emerson Automation Solutions
- 适用系统：Emerson DeltaV DCS — S-Series I/O Carrier（如 KJ4001X1-xxx 底座），向下兼容部分 M-series 混架配置需核对固件
- 模块类型：Foundation Fieldbus H1 (FF H1) Interface Card，Master Mode
- 现场总线协议：Foundation Fieldbus H1 per IEC 61158-2 / IEC 61784-1，速率固定 93.75 kbps
- H1端口数：2个独立 H1 通道（各经外挂端子块如 KJ4001X1-xxx FF Terminal Block供电及接线）
- 每口负载：标准推荐 ≤16台FF设备/段（依现场仪表功耗及Trunk Power条件，实际以Segment计算为准）
- 最大H1线缆长度：≤1900m（带中继器可达更长，依 IEC 61158-2标准，典型无中继1200m@屏蔽双绞线 AWG18）
- 背板供电：DeltaV 机架背板提供 +12 VDC @ 300mA（典型），模块自身功耗 ≈4W max
- 隔离耐压：端口对背板 2500 VDC，端口对端口 1500 VDC（光耦+变压器隔离）
- 本安/防爆认证：FM / ATEX / IECEx Class I Div 2 / Zone 2（需配相应FF本安电源/端子块实现本质安全段），Entity Parameters 依配套 Trunk Power 块为准

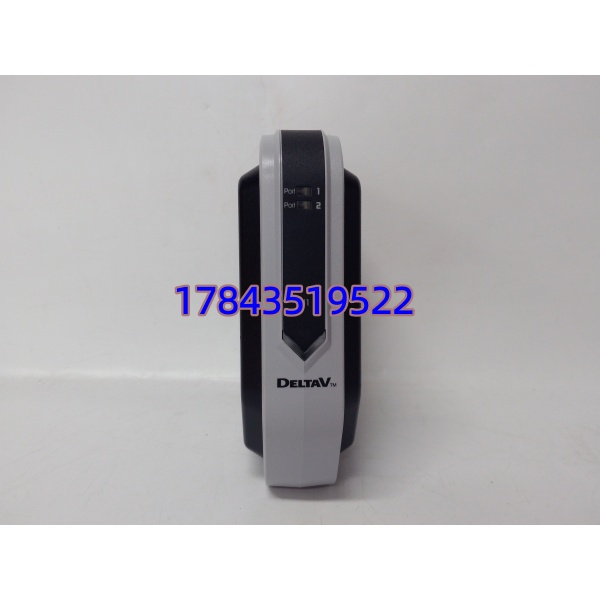

- 诊断功能：模块级自诊断（通信中断/电源异常/端口故障）上报 DeltaV Diagnostics，前面板 Status LED（OK / Fault / Active per port）
- 热插拔：支持在线插拔更换（Redundant Controller或1:1冗余配对时不停机，单机建议切维护模式）
- 工作温度：-40℃ ～ +70℃
- 存储温度：-40℃ ～ +85℃
- 环境：5%～95% RH 无凝露，G3 级敷形涂层（ISA-S71.04）
- 安装方式：插入 DeltaV S-Series I/O Carrier 指定通信卡槽（通常紧邻供电/控制器槽，占用1个3U槽位）
- 冗余支持：可配 KJ3242-AR1 做 1:1 冗余成对运行（主备自动切换）
产品介绍
精细化工装置 DeltaV 系统升级时，模拟量卡换成 FF H1 是降接线成本又拿设备诊断的最常见路径——KJ3242X1-BK1 就是干这个的：一块卡两个 H1 段，各带十几台 FF 变送器或智能阀门定位器，取代一堆 AI/AO 点到点布线。在某个乙烯项目碰过旧 M-series 的 KJ3242X1-BA1 坏件停产，直接升这块 S-series 卡插进 S 底座，DeltaV 工程里改 Hardware 刷一下就认，比换整套 I/O 机架省钱。现场实测发现多数人漏买配套的 FF Terminal Block（Trunk Power + 终端电阻），到货插上没接线点以为卡是坏的——一定同步核对您机柜现用端子组件型号（常见 KJ4001X1-CA1 / CAA / CH1 等）。
采购端注意：-BK1 后缀代表 S-series 黑壳体，与 M-series （-BA1/-BA2）机械可入同类 Carrier 但固件要求 S-series 底座 ≥v11+（老 v9/v10 M-carrier 部分支持需查 release note）；冗余配置建议成对订购（主+KJ3242-AR1备卡）。停产节奏慢但渠道价浮动大，有在役 DeltaV FF 段建议备一片冷备份。
替换与升级建议
✅ 直接替换
- KJ3242X1-BK1 同型号不同 Rev（12P4711X052 各批次）——完全互换，DeltaV 自动识别，组态不改，建议插稳后查 Diagnostics → FF Segment Live List 确认设备重扫描。
⚠️ 软件兼容（需确认底座/固件）
- KJ3242X1-BA1 / BA2（M-series FF H1 卡）——功能同是双口 FF H1，但 M 卡配 M-Carrier。若您机架已升级为 S-Carrier（KJ4001X1-xxx），BA1 不识别；反过来 BK1 插老 M-Carrier 部分固件版本（v11+）可向下兼容但非官方全保证，建议升底座或保持同系列。
- KJ3002X1-BB1 / KJ3002X1-BG1（Profibus DP 卡）——插槽兼容但不能替 FF H1 功能，协议完全不同，若原工程绑定 FF 段需改点表重组态并换端子块，不属于直接替换。
❌ 硬件不兼容
- DeltaV CHARMs 电子模块（KJ150X / KJ4005X 系列）——物理接口不同，这是 Fieldbus H1 Legacy I/O 卡不是 CHARMs 架构，严禁混插。
- 第三方 FF H1 接口卡——背板 DeltaV 专有总线不通用。
