描述
产品详情

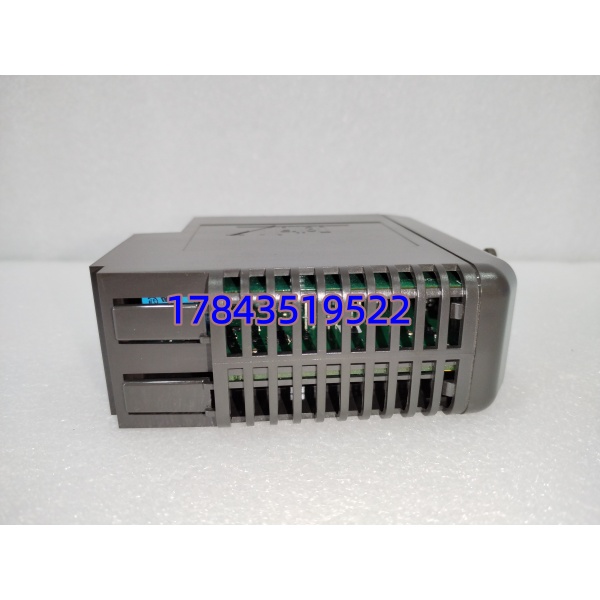

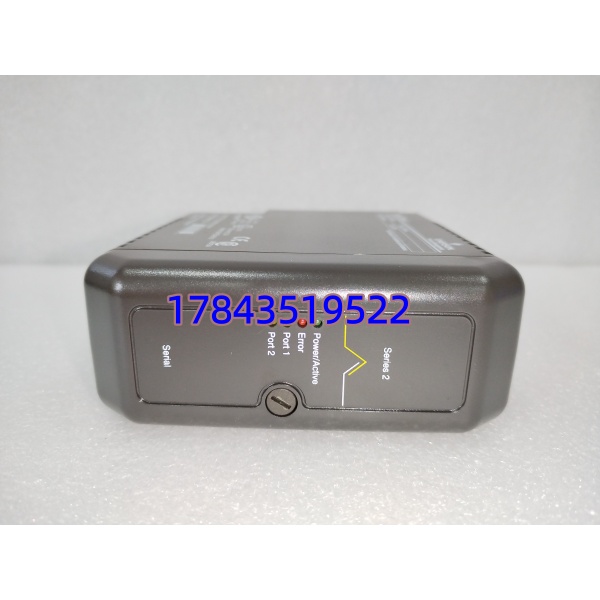

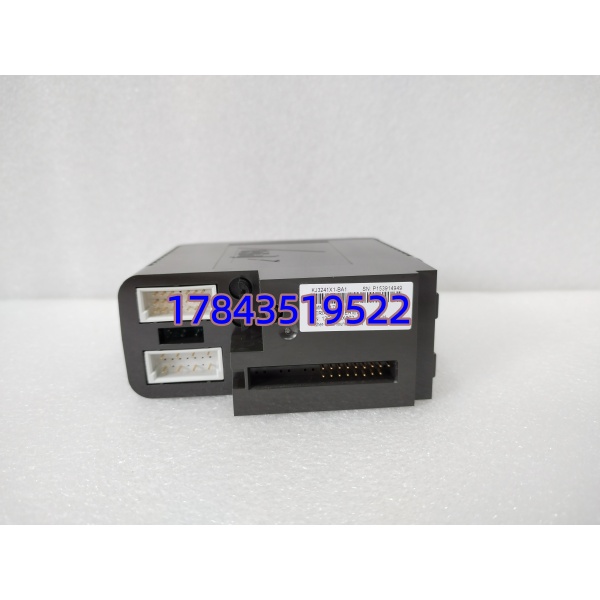

· 型号：KJ3241X1-BA1（硬件版本后缀依批次不同，常见 BA1/BK1）
· 品牌：Emerson（Fisher DeltaV™）
· 系列：DeltaV S-Series Serial Interface Module (KJ3241X1 家族)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Emerson Automation Solutions (Fisher DeltaV™) |
| 型号 | KJ3241X1-BA1（兼容 KJ3241X1-BK1，P/N 12P4056X042 等，以铭牌为准） |
| 模块类型 | DeltaV S-Series Serial Interface Module（异步串行通信接口） |
| 串口数量 | 4 路独立隔离异步串口（Port A/B/C/D） |
| 物理接口 | DB9 或端子排（依配套电缆/端子块，常用 DK/DK-Series 端子块） |
| 支持标准 | EIA-232(E)、EIA-485(RS-485 两线半双工 / RS-422 四线全双工 依配置) |
| 可配协议 | Modbus RTU Master/Slave、Modbus ASCII、自定义 ASCII（DeltaV Flexible I/O Scripting） |
| 波特率 | 300 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps |
| 数据格式 | 7/8 数据位、1/2 停止位、None/Odd/Even 校验（每口独立组态） |
| 电气隔离 | ≥2500 Vrms 端口-系统及端口-端口间光电隔离 |
| 供电 | 12 VDC 由 DeltaV 背板载波取电（典型 ≤300mA） |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不影响同载波其他模块 |
| 状态指示 | 模块 OK/Fault LED + 每串口 Tx/Rx Activity LED |
| 工作温度 | -40～+70℃（工业级，以官方 Datasheet 为准） |
| 存储温度 | -40～+85℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | UL 61010-1、CE、CSA、IEC 61000-6-2/4 |
| 配套件 | 需匹配对应 DeltaV 串行接口端子块（如 VK/VK-Series Terminal Block）及专用串口电缆 |
| 兼容系统 | DeltaV S/M 系列控制器、部分 Ovation 应用（以 Emerson 兼容性矩阵为准） |
产品介绍
连过旧式气体分析仪或老 PLC 只给 RS-485 没有以太网吧——这就是 KJ3241X1-BA1 的活：把 DeltaV 控制器和那些”只有串口的古董”用 Modbus RTU 桥接起来。现场实测发现它比早期的 DeltaV 老串口卡稳得多，四口全隔离，现场端雷击或接地环流不容易窜进背板烧逻辑侧（当然前提是你端子侧正确做 120Ω 终端电阻和良好接地）。严格来说它只做异步串行帧转发，不带 TCP/IP 协议栈，别指望拿它当串口服务器用——要接以太网设备得上 EN2T 或 DeltaV Ethernet 卡。
从库存经理视角，这属 B→A 类（视第三方设备重要性）：单价中等，故障时第三方数据全断（如电度表、环保 CEMS、压缩机控制器），排查易误判为对端设备故障。Emerson 仍列为成熟支持件，但近年渠道 NOS 与翻新品混杂，建议按每套有串口通讯节点的 DeltaV 装置备 ≥1 块冷件（可跨节点共享），比临时全网找兼容 NOS 件靠谱。
应用场景与库存策略
串口模块挂掉的表现很隐蔽——DeltaV 趋势上第三方表计数值冻结或报”Comm Timeout”，先怀疑现场仪表，最后才想到是串口卡。若连的是环保 CEMS 或结算用电度表，数据中断可能触环保督办或贸易纠纷，影响远超一块卡的价格。
- 化工/炼油 DeltaV — 连接第三方智能仪表/色谱/质量流量计（Modbus RTU）：非它不可因需原号匹配 DeltaV 硬件数据库，建议按串口节点数 每 3～4 个控制器节点备 1 块冷备件（防静电袋密封存备件柜），多套装置可共享应急。
- 电力/水务 Ovation 或 DeltaV — 接入电度表/远动装置(RTU) RS-485 网络：若计量或调度数据依赖此链路，建议由供应商 VMI 锁定或现场多备 1 块。
- 老厂改造保留串口设备不愿升级以太网：新购要求带序列号+原厂/NOS 密封包装及功能测试报告（验证各口收发），拒收无隔离测试记录的翻新品——串口卡翻新品隔离光耦老化难肉眼判断。
- 库存分类：归入 B类（关键第三方互联件升A类若 CEMS/贸易计量挂靠），安全库存 SS=1（全厂共享），呆滞预警 7 年（DCS 延寿期内消耗），到大修改造时优先上机消耗。
真实案例：南方某化工厂 2023 年，DeltaV 通过 KJ3241X1-BA1 接 6 台贸易结算科氏流量计（Modbus RTU）。某日所有流量值同时冻结，仪表工去现场查表通讯正常，折腾 3h 后换 BA1 卡秒恢复——原来是现场侧遭感应雷经 485 线打坏 Port A 口驱动芯片，隔离没完全扛住（端子侧未做足够浪涌保护也是教训）。库房有按建议囤的原封 NOS，热插拔换完 Download 组态自动加载，15 分钟内恢复结算数据。若等调货代理报 4–6 周——那几天贸易计量缺口够审计部门喝一壶。串口卡是第三方数据的 SPOF，值得留 Buffer，且现场端子侧一定加 TVS 和 120Ω 终端电阻。
常见问题解答 (FAQ)
Q1：KJ3241X1-BA1 与 KJ3241X1-BK1 能互换吗？还有老款 CE4006 呢？
BA1 与 BK1 属同功能代次不同硬件版本/日期码，通常可在 DeltaV 硬件组态中互认热插拔替换，但组态下载时核对 P/N 匹配提示。老款 CE4006 系列（DeltaV 早期 S系列串口卡）插槽兼容但固件/组态驱动不同——若项目数据库绑死 CE4006 建议原号替换，强行插 BA1 可能报”Hardware Mismatch”，以 Emerson 官方兼容性矩阵及您的 .dvz 项目文件为准。
Q2：还在产吗？交期与货源状况？
Emerson 将 家族列为成熟支持件未 EOL。全新原厂交期通常 4–10 周，国内渠道 NOS 与拆机翻新并存。采购必须索要序列号照片、原厂标签及全口环回测试报告——翻新品隔离光耦老化难肉眼发现，关键计量链路慎用无测试报告件。
Q3：RS-232 和 RS-485 能混用吗？怎么配置？
四口独立可分别软件组态为 RS-232(EIA-232) 或 RS-485/422(EIA-485)，混用没问题（如 Port A=RS-232 接老打印机/调试、Port B/C/D=RS-485 多支路 Modbus 表链）。RS-485 网络末端需使能 120Ω 终端电阻（通常在端子块 DIP 或跳线设置），多点网络建议总线拓扑忌星型，具体参照 DeltaV Serial Interface 配置手册。
Q4：支持 Modbus TCP 吗？能和以太网设备直连吗？
不支持。-BA1 是异步串行接口模块，只处理 RS-232/485 帧封装 Modbus RTU/ASCII，不含 TCP/IP 栈。连接以太网 Modbus TCP 设备需用 DeltaV Ethernet I/O 卡或外接串口服务器（后者需评估 DeltaV 驱动支持），严禁误以为”有网口就能插网线”——它没有 RJ45。
