产品详情

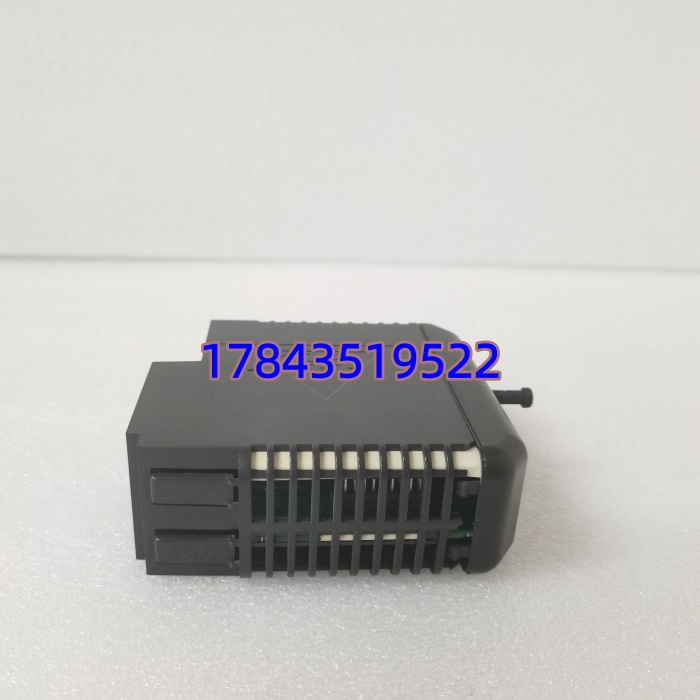

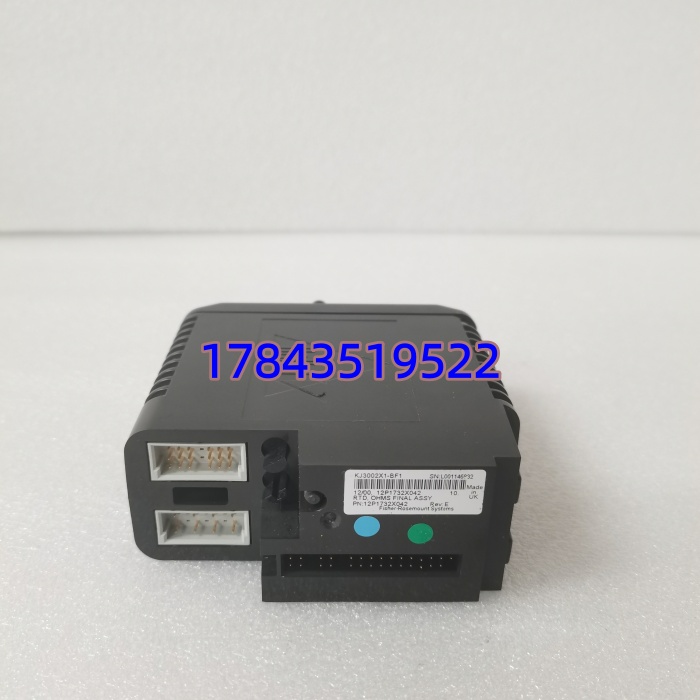

· 型号：KJ3002X1-BF1（12P1732X042 为 Emerson 内部部件/标签编号，订购认 KJ3002X1-BF1）
· 品牌：Emerson（原 Fisher-Rosemount DeltaV 平台）
· 系列：DeltaV M-Series I/O — 12-pin/24-pin MD Plus Digital Input Module
规格参数
- Emerson 订货号：KJ3002X1-BF1（关联编码 12P1732X042 常见于模块标签）
- 模块类型：DeltaV M-Series Digital Input (DI) Module，MD Plus 平台
- 通道数：通常为 8 通道或 16 通道 24 VDC DI（具体依 DeltaV 版本及端子底座配对，常见 16CH 分组 2×8，以原系统 HW Define 为准）
- 输入信号：24 VDC（名义 15～30 VDC 有效”1″，<5 VDC “0”），兼容 NAMUR 需核对版本
- 接线形式：汇点(Sinking)或源型(Sourcing)依端子底座选择（配合 KJ4001X1-XX 系列 TB）
- 输入阻抗/电流：典型每通道约 3～7 mA @24VDC（需核对原厂手册）
- 隔离：通道组间及总线侧光隔离（通道间通常不隔离，分组隔离）
- 诊断：断线/短路检测（部分版本支持，视固件），模块状态 LED（PWR/FAULT/ACTIVE），每通道 Input ON LED
- 通信：DeltaV Carrier Bus（通过 I/O Carrier / Field Bus Interface 如 KJ1501X1-BCx / KJ4001X1-NA1）
- 供电：由 I/O Carrier 背板提供 +5 VDC 逻辑电；现场 24 VDC 由外部现场电源经端子底座引入
- 功耗：典型 ≤ 2.5 W（逻辑侧）
- 安装：插入 DeltaV I/O Carrier（本地或 Remote I/O node），配合指定 Terminal Block（如 KJ4001X1-CA1/KJ4001X1-BA1 等）
- 工作条件：0℃～+60℃（运行），-40℃～+85℃（存储），5%～95% RH 非冷凝
- 认证：CE、cULus、FM、ATEX/IECEx（Class I Div 2 / Zone 2，视具体认证后缀）
- 热插拔：支持（DeltaV I/O 模块允许在线更换，建议确认控制器处于 Run 且 I/O 节点冗余配置）
产品介绍
KJ3002X1-BF1 是 Emerson DeltaV 系统 M-series 的数字量输入模块，用来把现场限位开关、电机运行反馈、急停按钮等 24 VDC 开关量送进 DeltaV 控制策略。它不独立工作——必须插在 DeltaV I/O Carrier 上并配上正确的 Terminal Block（KJ4001X1 系列），现场接线全在端子上，模块只做信号调理与总线映射。
坦白讲，这模块现场故障率低，坏多半是现场 24 VDC 误接入 110 VAC 烧通道或端子底座弹簧疲劳接触不良。换件时最关键的是确认你原柜内用的端子底座型号和 I/O Carrier 类型（本地 Carrier 或 Remote I/O node via KJ1501/KJ4001），同型号 DI 模块配错端子底座插不进或接线定义不对。DeltaV 里 HW Definition 不改的话，插上新模块自动 Reconcile，一般不需要重下控制策略。
应用场景与行业案例
凌晨 3 点 DCS 报警”DI Module Fault – KJ3002X1-BF1 Slot 3″，查柜内 Fault LED 红亮，相邻 AI/AO 正常——现场电工误将 220 VAC 引入 DI 公共端烧了两组通道，直接断 Carrier 供电拔旧模块、插新 KJ3002X1-BF1（同 HW 定义），DeltaV Explorer 点 Reconcile → Download I/O Only，两分钟内全部 DI 点恢复，没动任何 Control Module/Module Phase 逻辑。
典型场景：
- 炼化/精细化工 — DeltaV 系统采集现场防爆按钮盒、电磁阀反馈、泵运行/停止状态进 SIS/BCS 分离或同平台。
- 生物制药 — 配液系统罐顶液位开关节点、CIP 站阀门限位反馈进 DeltaV 做批记录 Interlock。
- 电力/水处理 — 电动机控制中心(MCC) 运行/故障接点进 DeltaV Remote I/O（KJ1501X1-BCx + ）。
- 食品饮料 — 包装线光电开关联锁反馈，高密度 DI 点紧凑布置。
真实案例：
前年去一精细化工厂处理 DeltaV 系统报警——操作员说”反应釜进料阀限位 ZSL-104 在 DCS 上一直显示关，实际阀已开”。查 DeltaV Diagnostics → Slot 4 有单个通道 LED 不亮而其他同组正常，Force 测试也无反应。量现场干接点阻值正常（0.3 Ω 闭合），顺线追到端子底座弹簧端子——第 4 通道弹片疲劳未压紧（老底座用了 12 年）。先临时改点到备用通道应急，随后订新 + 新 KJ4001X1-CA1 端子底座一并更换。断电拔旧模块/底座 → 装新底座 → 插新模块 → 上电 → Download I/O Only（HW 已定义）。恢复后所有 16 点 DI 正常。老兄弟感叹”模块没坏但底座弹片松了——以后备件连底座一起囤”。
