描述
产品详情

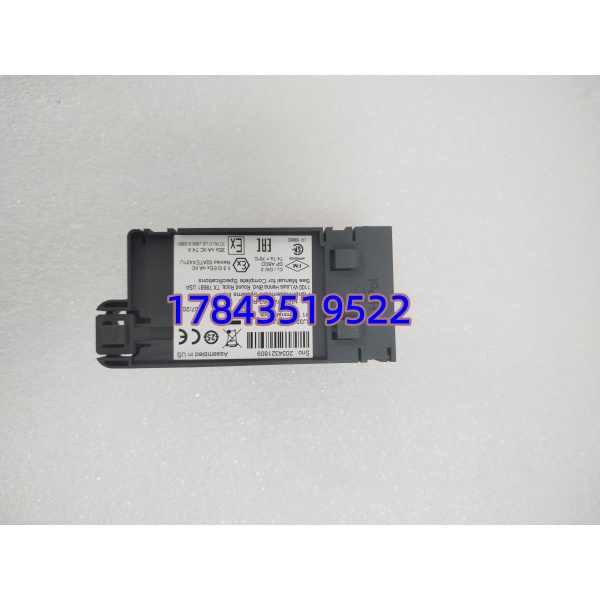

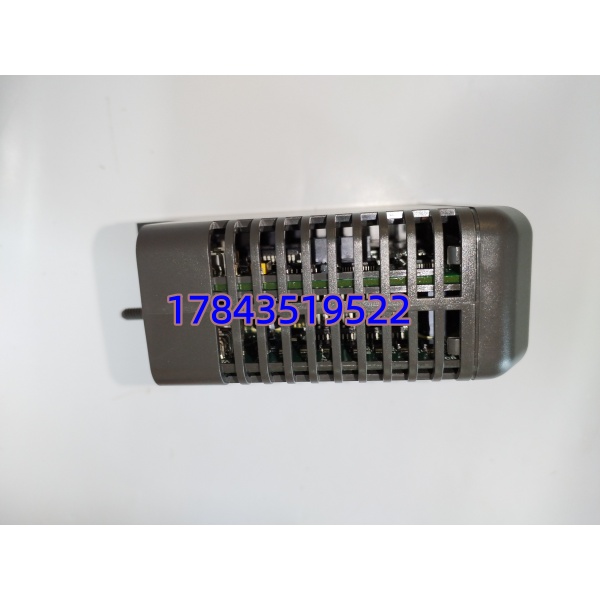

· 型号：VE4017PO（等价 VE4017P0 + Simplex Terminal Block；卡体硬件号 KJ3242X1-BA1）
· 品牌：Emerson（艾默生 DeltaV™ Distributed Control System）
· 系列：DeltaV M-Series (Series 2) — FOUNDATION Fieldbus H1 Interface Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VE4017PO = VE4017P0(H1卡)+Simplex TB；卡体印 KJ3242X1-BA1；总成参考号 12P2471X022 / 12P2471X062 |
| 适用系统 | Emerson DeltaV M-Series (Series 2) Controller & I/O Carrier（MD / MD Plus / MQ），DeltaV v6.3+（具体以Compatibility Matrix为准） |
| 通讯协议 | FOUNDATION Fieldbus H1，IEC 61158-2 Type 1，31.25 kbit/s |
| H1端口数 | 2个独立H1段（Port A / Port B），互不干涉 |
| 每段设备容量 | 最多16台FF H1现场设备（实际受本安/功率预算限制，工程建议≤12台/段） |
| 现场总线供电 | 每H1段 24V DC典型，最大输出电流 400mA（短路/过流保护），支持外置IS Barrier做本安 |
| 功能块资源 | 每卡支持96个FF功能块（64 FB驻留现场设备+32 DeltaV标准FB映射） |
| LAS功能 | 内置Link Active Scheduler(LAS)，可作主LAS或备份LAS（冗余对配置时） |
| 电气隔离 | H1端口–系统背板 1500V DC测试隔离；端口间隔离依端子接线（通常共地需通过IS Barrier） |
| LocalBus取电 | 12V DC @ 200mA典型（取自M系列Carrier） |
| 诊断功能 | 段电压/电流监测、通讯误码统计、设备在线状态、模块健康LED（RUN/COM/FLT） |
| 冗余支持 | 可配成对1:1冗余H1卡（需用VE4037P0冗余套件），自动无扰切换 |
| 工作环境 | 0～+60℃运行（-40～+70℃存储），5～95%RH非凝露，ISA-S71.04 G3防腐涂层 |
| 安装形式 | 插装于DeltaV M-Series I/O Carrier奇数槽位（与Traditional I/O卡同机架混插），支持在线热插拔 |
| 认证标准 | CE / CSA / FM / ATEX / IECEx Class I Div 2 Groups A-D；FF-816 Registered |
| 物理尺寸/重量 | 卡≈107×41×105mm，含端子块总成≈0.35–0.45kg |
产品介绍
（从A场景痛点切入）FF总线段要是丢通讯——整条H1链上挂的十几台智能变送器、Fisher FIELDVUE定位器瞬间变”盲”，AMS Device Manager里全灰，工艺员盯着PV冻结值干着急。VE4017PO就是DeltaV M系列机架里跑FOUNDATION Fieldbus H1的接口卡，两个独立段各自当LAS调度31.25kbit/s报文、给现场馈电400mA，严格来说它在DeltaV v6.3以上原生支持，但做冗余对(1:1)必须配VE4037P0冗余套件且两段要分别跨卡——同一张卡两个口不能互备，这是很多人初次规划FF冗余时容易搞错的点。
这卡随M-Series II逐步被新代CHARMs/S系列FB模块边缘化，部分早期批次已进EOL/LTB窗口，新原包看区域库存。按ABC分类——凡装置FF段挂关键回路（如重整反应器多点温度/色谱多变量、锅炉风门定位器全数字控制）属A类，建议按在线H1卡总量5%~10%留冷备最低每台控制器区保1块；若FF段仅是非关键多点采集（罐区液位多 drop）可降B类酌情减配。别忘备份每个段的”Download Set”——换卡后第一件事是下装LAS配置而非直接跑。（具体Carrier兼容及DeltaV版本要求请以Emerson DeltaV《M-Series I/O & Fieldbus Interface Compatibility Guide》原厂手册为准）
应用场景与库存策略
现场总线H1接口卡若故障（多见端口驱动IC遭浪涌打坏或本安栅不匹配致过流锁死），整段FF设备离线——比起丢几个AI点，这里是一次丢十几个智能设备PV+状态字，AMS报警风暴随之而来。现场实测发现最脆弱的是未加合适FF配电器/IS Barrier直接用卡内置馈电拉长距多负载段，静电耦合或接地环流易致H1口闩锁。
- 炼油/石化—反应器温度矩阵(多台FF变送器)、锅炉风门FF数字定位器段（参与控制或重要监视，每段≤12台）→ DeltaV原生FF H1接口无可替代（第三方网关增加单点）→ 建议：在线H1卡≥4块留1块冷备（含同型号Simplex TB），按控制器区域最低保1块测OK冷备；冗余架构用VE4037P0成对。
- 罐区/码头—液位多drop FF总线段（非安全关联） → 故障可暂时旁路或切回备用模拟硬接线（若有保留）→ 可不专备原厂件，故障时评估迁移或借用。

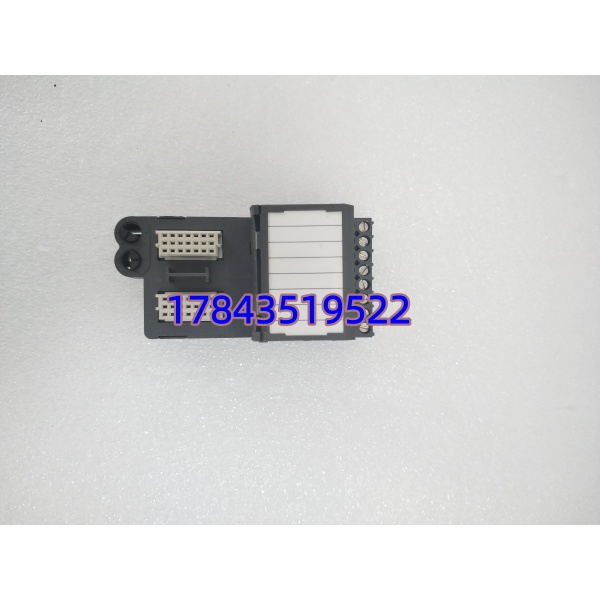

- 采购红线 → VE4017PO含Simplex Terminal Block；裸卡KJ3242X1-BA1单独买要另配端子块（如12P2049X062等），只买卡不核TB P/N是典型呆备失误——冷备尽量买VE4017PO总成或确认现网端子块编码可挪用。
- 备件验收 → 上电插M Carrier看RUN绿灯、无FLT，连DeltaV Explorer确认两段Physical Port状态”Online”、无Comm Error；有条件挂一台FF设备验证LAS调度正常。
真实案例： 前年协助某芳烃装置年检，重整反应器一段H1（挂8台FF温变+2台色谱）突然全灰——VE4017PO Port A口内置馈电IC被施工临时跨接未隔离本安栅打坏，端口死锁FLT亮。库房有块早收拆机件但只有裸卡(KJ3242X1-BA1)幸亏现网端子块可拆下复用，热插拔换卡→Download→LAS重同步约12分钟恢复。事后按”每控制器区至少1块(含TB)冷备+FF段配置离线备份”申报Last Buy，今年大修把超12年老H1卡轮替做带载自检，MTTR压到插拔+下装约8分钟。
