描述
产品详情
· 型号：VE3006
· 品牌：Emerson（DeltaV™）
· 系列：DeltaV M-series — MD Plus Controller Module（需配 VE3008 或 KJ2003X1-BA1 电源载体）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VE3006 |
| 等效目录/订货号 | KJ2003X1-BB1（12P3439X012），文献中亦标 CE3006 |
| 制造商 | Emerson Automation Solutions — DeltaV™ |
| 模块类型 | MD Plus Process Controller Module（M-series 架构） |
| 适用系统 | Emerson DeltaV DCS — M-series / MD Plus 机架（配 2-Wide Power & Controller Carrier） |
| 处理器 | 32-bit RISC，运算速度较 M5 Plus 提升约 400%（根据官方 Datasheet） |
| 用户内存 | 48 MB（为传统 MD 控制器 3 倍），支持大型复杂控制策略 |
| 控制容量 | 典型支持 ≤750 DST 高密度策略 / 约 1200 I/O 点（依组态复杂度） |
| 控制周期 | 可组态 50ms～1000ms，支持事件触发任务 |

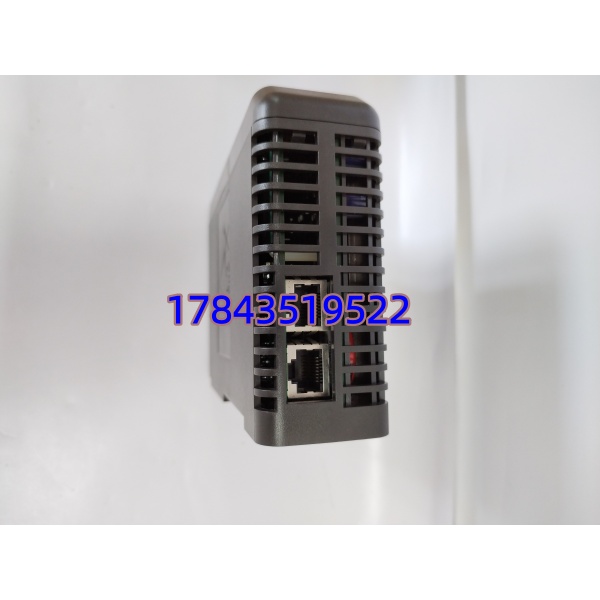

| 通信接口 | 2×RJ45 冗余 100Mbps 以太网（DeltaV 专网 + Modbus TCP/IP 可选） |
| I/O 连接 | 通过背板 LocalBus 连接 VE40xx I/O 卡及 CHARMs Electronic Marshalling（S-series Baseplate 需适配） |
| 冗余支持 | 1:1 热备（主备自动同步，故障无缝切换），需成对配置 |
| 供电方式 | 由 DeltaV 2-Wide Power/Controller Carrier 背板提供 5VDC，典型功耗 5.0W（max 7.0W） |
| 保护 | 板载 3.0A 不可更换熔断器 |
| 状态指示 | RUN / FAULT / STATUS / NET A-B LED |
| 工作温度 | -40℃ ～ +70℃（IEC 60068） |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 敷形涂层 | ISA S71.04 Class G3（严苛工业环境） |
| 安装形式 | 插于 Controller Carrier 右侧槽（左侧为 Power Carrier 或冗余控制器），支持热插拔控制器切换 |
| 安规认证 | CE、UL 61010-1、CSA、ATEX/IECEx Zone 2 Class I Div 2 |
| 重量（约） | 0.8～1.2 kg |
产品介绍
现场实测发现大多数 DeltaV 停机不是控制器本身烧了，而是工程师误以为”控制器挂了”去热插拔替换，结果新控制器因工程数据库版本不一致拒绝同步——白白折腾半小时。VE3006 作为 DeltaV M-series 的”大脑”，正常 MTBF 在十万小时以上，真正的风险点是冗余对里一台故障时代换件版本与现行数据库不匹配导致同步失败，以及老装置 MD Plus 逐步被 MQ/SX 替代后新件交期拉长或需 Last-time-buy。
从 ABC 分类它是 A 类最高优先级备件：全装置控制策略跑在上面，丢一个控制器等于该控制域全停（除非已配 1:1 冗余且备机健康）。建议做法——已配冗余的按每对控制域备 1 块（即每 2 台控制器备 1 块冷备），未配冗余的关键装置（如老 M-series 单控）强烈建议补购第二块做热冗余而非只囤冷备；Last-time-buy 决策参照 Emerson PCN，MD Plus 部分区域已进入 Legacy 提示阶段。
应用场景与库存策略
控制器模块故障或版本不匹配导致控制域无法切换/启动，直接造成装置降负荷或停车——而 DeltaV 老代 MD Plus 新件交期偶有 12～20 周或仅二手 NOS，这是采购痛点。
典型场景与备货建议：
- 炼化/电厂 DeltaV M-series 控制域（连续工艺/锅炉 CCS）：通常每域 1 对冗余 VE3006 → 已配冗余：按每 2 台控制器备 1 块冷备（最低 1 块全厂共用型号一致时可共用）；未配冗余关键域：建议立即补购第二块做热备而非只囤冷备。
- 老旧装置延寿（M-series >12 年运行）：关注 Emerson Lifecycle Notice → 若收到 MD Plus EOL 预告，按现网控制器总数（或对数）×1 块做 Last-time-buy，并核对固件版本与现网 Engineering Database 兼容。
- 新建/改造已用 DeltaV MQ/SX 系列（CE3008/SE3006）：，勿买——新项目控制器为不同硬件代，混在一起申购是 BOM 录入错误。[请以原厂升级路径公告为准]
- 与非控制备件区分： ≠ VE4003S2B1（AI 卡）≠ KJ2201X1-BA1（SIS Logic Solver）≠ 5X002xxGxx（Ovation DPU）——物理插卡尺寸近似但功能完全不互通，ERP 分开建物料号。
真实案例：北方某精细化工 2018 年 DeltaV M-series 改造，两控制域各配 冗余对。运行第六年 A 域备机 LED 报 Fault（Flash ROM 校验错，不影响运行主），计划采购替换。到货 是较新 Rev E 固件，插上后主备同步时提示 “Controller firmware revision mismatch” 无法建立冗余——临时解决是先下装匹配版 Boot PROM 或等同版本模块。事后该厂规定：控制器备件必须与现网控制器同 Rev 级别（或经 DeltaV Download 兼容验证），并在到货时做空载上电核对固件版本号登记台账，避免紧急更换时版本踢人。
